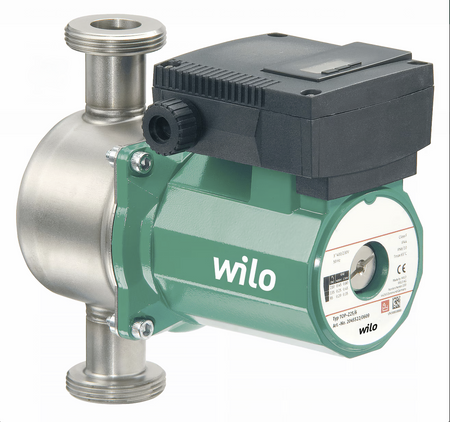

Pompa cyrkulacyjna Wilo TOP-Z 20/4 EM, bezdławicowa
Pompa cyrkulacyjna Wilo TOP-Z 20/4 EM, bezdławnicowa to pompa obiegowa przeznaczona do cyrkulacji ciepłej wody użytkowej w instalacjach budynków mieszkalnych, usługowych i przemysłowych. Konstrukcja z mokrym wirnikiem, korpusem ze stali nierdzewnej oraz gwintowanymi przyłączami umożliwia włączenie pompy bezpośrednio w przewód cyrkulacyjny i zapewnia bezobsługową pracę w układach przygotowania ciepłej wody. Urządzenie jest dopuszczone wyłącznie do pracy z wodą przeznaczoną do spożycia.
Specyfikacja
Wilo TOP-Z 20/4 EM jest bezdławnicową pompą obiegową z mokrym wirnikiem, przeznaczoną do montażu w instalacjach ciepłej wody użytkowej jako element przewodu cyrkulacyjnego. Korpus pompy wykonany jest ze stali nierdzewnej przystosowanej do kontaktu z wodą użytkową, natomiast wirnik z tworzywa wzmacnianego włóknem szklanym, co zapewnia stabilność wymiarową oraz cichą pracę hydrauliki. Wał opiera się na łożyskach ślizgowych z węgla spiekanego impregnowanego żywicą, smarowanych pompowaną cieczą, dzięki czemu pompa nie wymaga okresowego doszczelniania ani smarowania od strony napędu.
Napęd stanowi jednofazowy silnik asynchroniczny przystosowany do zasilania z sieci prądu przemiennego. Regulacja wydajności odbywa się ręcznie poprzez wybór jednego z trzech stopni prędkości obrotowej na puszce zaciskowej, co pozwala dopasować charakterystykę pompy do oporów hydraulicznych i wymaganego przepływu w instalacji. Silnik wyposażony jest w wewnętrzne zabezpieczenie przed nadmiernym wzrostem temperatury uzwojeń, które w przypadku przeciążenia przerywa pracę pompy i umożliwia ponowny rozruch po schłodzeniu.
Pompa może współpracować z osprzętem elektrycznym producenta, w tym ze sterownikami czasowymi oraz modułami sygnalizacyjno-ochronnymi, które pozwalają na integrację z prostymi układami automatyki, sygnalizację stanów pracy i awarii oraz realizację funkcji zdalnego załączania i wyłączania. Możliwe jest również doposażenie w moduły umożliwiające sygnalizację pracy, wspólną sygnalizację uszkodzeń, wykrywanie zablokowania wirnika oraz zarządzanie pompami pracującymi w układzie podwójnym.
Zakres dopuszczalnych parametrów pracy dobrany jest do typowych instalacji ciepłej wody użytkowej. Konstrukcja pompy pozwala na eksploatację w instalacjach o zróżnicowanej długości przewodów i zmiennym obciążeniu, przy zachowaniu wymaganego ciśnienia roboczego, temperatury medium oraz dopuszczalnej twardości całkowitej wody. Gwintowane przyłącza oraz kompaktowa długość montażowa ułatwiają zabudowę pompy zarówno w nowych, jak i modernizowanych układach cyrkulacyjnych.
Dane techniczne
- maksymalne ciśnienie robocze: 10 bar
- maksymalna wysokość podnoszenia: 3,6 m
- maksymalny przepływ: około 3,9 m³/h
- minimalna temperatura pompowanego medium: 0 °C
- maksymalna temperatura pompowanego medium: 65 °C
- maksymalna temperatura pompowanego medium przy pracy krótkotrwałej: 80 °C
- minimalna temperatura otoczenia: 0 °C
- maksymalna temperatura otoczenia: 40 °C
- zakres temperatury przy maksymalnej temperaturze otoczenia: od -20 do +110 °C
- maksymalna dopuszczalna twardość całkowita wody w układach cyrkulacyjnych ciepłej wody: 3,57 mmol/l (20 °dH), dla wariantów o podwyższonych parametrach 3,21 mmol/l (18 °dH)
- zasilanie elektryczne: 1~230 V, 50 Hz
- maksymalny pobór mocy P1: 105 W
- znamionowa moc silnika P2: 60 W
- maksymalna prędkość obrotowa: 2790 1/min
- prąd znamionowy: 0,5 A
- stopień ochrony silnika: IPX4D
- dławik przewodu: 1 x PG13.5
- korpus pompy: stal nierdzewna
- wirnik: tworzywo PPE-GF30
- wał: ceramika tlenkowa
- łożyska: węgiel impregnowany żywicą
- przyłącze po stronie ssawnej: gwint zewnętrzny G 1¼
- przyłącze po stronie tłocznej: gwint zewnętrzny G 1¼
- długość montażowa: 150 mm
Zastosowanie
Pompa Wilo TOP-Z 20/4 EM przeznaczona jest do cyrkulacji ciepłej wody użytkowej w systemach przygotowania wody w budynkach mieszkalnych, hotelach, obiektach biurowych, placówkach opieki zdrowotnej oraz innych obiektach, w których wymagane jest szybkie uzyskanie odpowiedniej temperatury wody na punktach poboru. Zastosowanie pompy w przewodach cyrkulacyjnych ogranicza straty energii związane z wychładzaniem instalacji i skraca czas oczekiwania na ciepłą wodę.
Ze względu na materiały mające kontakt z medium oraz dopuszczalne parametry pracy pompa może być stosowana w instalacjach wody pitnej, w tym w systemach o podwyższonym obciążeniu temperaturowym, pod warunkiem zachowania dopuszczalnej twardości całkowitej wody. Możliwość ręcznego dostosowania prędkości obrotowej pozwala dobrać wydajność do rzeczywistego zapotrzebowania instalacji, co sprzyja ograniczeniu zużycia energii oraz utrzymaniu właściwych prędkości przepływu w przewodach.
Pompa może stanowić element kompletnego układu cyrkulacyjnego z funkcją ochrony silnika, sygnalizacji stanów pracy i awarii oraz czasowego sterowania pracą. Rozwiązanie to znajduje zastosowanie zarówno w nowych instalacjach ciepłej wody użytkowej, jak i przy modernizacji istniejących systemów, w których wymagane jest niezawodne urządzenie do cyrkulacji wody użytkowej wykonane ze stali nierdzewnej.
