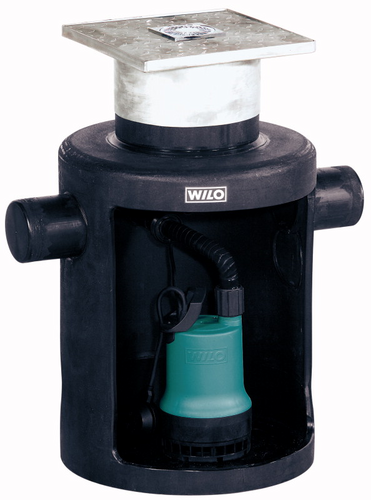

Pompownia Wilo DrainLift Box 32/11, podposadzkowa
Pompownia Wilo DrainLift Box 32/11, podposadzkowa to kompaktowe, w pełni automatyczne urządzenie do zabudowy w posadzce, przeznaczone do gromadzenia i tłoczenia ścieków bytowych bez fekaliów w obrębie budynków. Rozwiązanie tego typu umożliwia odprowadzanie ścieków z pomieszczeń, w których odpływ grawitacyjny jest utrudniony, przy zachowaniu estetyki instalacji dzięki montażowi ukrytemu.
Specyfikacja
Urządzenie stanowi kompletny zestaw przepompowni z zamkniętym, gazoszczelnym i wodoszczelnym zbiornikiem z tworzywa sztucznego. Wnętrze zbiornika zaprojektowano z myślą o ograniczeniu odkładania się osadów, co sprzyja utrzymaniu czystości komory oraz stabilnej pracy układu. Pokrywa zbiornika pełni jednocześnie funkcję otworu inspekcyjnego, ułatwiając dostęp serwisowy do elementów roboczych.
W komorze zainstalowana jest pompa ściekowa z wirnikiem wielokanałowym o konstrukcji otwartej, przystosowana do pracy z typowymi ściekami domowymi niezawierającymi części stałych pochodzenia fekalnego. Zastosowano silnik jednofazowy chłodzony płaszczowo, z wbudowanym kondensatorem rozruchowym oraz automatycznym zabezpieczeniem termicznym, co wspiera bezpieczną eksploatację w warunkach zabudowy podposadzkowej. Zespół uszczelnień obejmuje komorę olejową oraz podwójne uszczelnienie wału, ograniczając ryzyko przedostania się medium do części silnikowej.
Pompa wyposażona jest w funkcję wytwarzania trwałej turbulencji w strefie zasysania, która zapobiega osadzaniu się zanieczyszczeń i sedymentacji osadów w zbiorniku. Rozwiązanie to sprzyja utrzymaniu drożności komory, ogranicza powstawanie nieprzyjemnych zapachów oraz stabilizuje warunki hydrauliczne pracy pompy.
Sterowanie pracą układu realizowane jest za pomocą pływaka zamocowanego przy pompie, który odpowiada za kontrolę poziomu napełnienia zbiornika oraz automatyczne załączanie i wyłączanie cyklu tłoczenia.
Zakres dostawy obejmuje
- zbiornik z tworzywa z zamontowanym orurowaniem wewnętrznym
- orurowanie z zaworem zwrotnym
- pompę z pływakiem oraz przewodem zasilającym zakończonym wtyczką
- elementy uszczelniające pokrywy zbiornika pełniące również funkcję zabezpieczenia przed zjawiskiem syfonowania
- pokrywę z ramką pod okładzinę oraz wpustem podłogowym
- osłonę montażową
- instrukcję montażu i obsługi
Dane techniczne
- przeznaczenie: ścieki bytowe bez fekaliów, zgodność z EN 12050-2
- maksymalne ciśnienie robocze: 1 bar
- maksymalne dopuszczalne ciśnienie w przewodzie tłocznym: 1,7 bar
- pojemność brutto zbiornika: 113 l
- objętość przełączania: 24 l
- temperatura medium: 3°C do 35°C
- maksymalna temperatura medium krótkotrwale: 60°C
- temperatura otoczenia: 3°C do 35°C
- zasilanie: 1~230 V, 50 Hz
- moc znamionowa P2: 0,55 kW
- pobór mocy P1 przy Q max: 750 W
- prąd znamionowy: 3,6 A
- prędkość znamionowa: 2900 1/min
- tryb pracy nienawodnionej: S3-25%
- stopień ochrony silnika: IP68
- materiał zbiornika: PE
- materiał elementów hydraulicznych: tworzywo wzmocnione włóknem szklanym
- materiał wału i obudowy silnika: stal nierdzewna
- przyłącza dopływowe i odpowietrzenie: Ø 110
- przyłącze tłoczne: Rp 1¼ / Ø 40
- wymiary całkowite: 880 x 705 x 720 mm
- długość przewodu zasilającego: 10 m
- masa netto: ok. 28 kg
Zastosowanie
Wilo DrainLift Box 32/11 przeznaczona jest do pracy w instalacjach sanitarnych wewnątrz budynków, w których ścieki bytowe bez fekaliów muszą zostać przetłoczone do kanalizacji zlokalizowanej powyżej poziomu odpływu lub gdy warunki zabudowy uniemożliwiają skuteczne odprowadzenie grawitacyjne. Urządzenie znajduje zastosowanie w pomieszczeniach takich jak łazienki, pralnie, zaplecza techniczne oraz strefy gospodarcze.
Montaż podposadzkowy pozwala na dyskretne wkomponowanie przepompowni w przestrzeń użytkową, bez ingerencji w estetykę pomieszczenia. Zintegrowane sterowanie poziomem oraz rozwiązania ograniczające odkładanie się zanieczyszczeń wspierają stabilną, przewidywalną eksploatację w budynkach mieszkalnych oraz niewielkich obiektach usługowych.
