THERMO Wymiennik ciepła WWB-4/5,36/JAD5,36

THERMO wymiennik ciepła WWB-4/5,36/JAD5,36 to przeciwprądowy wymiennik rurowy przeznaczony do przekazywania ciepła pomiędzy zewnętrzną siecią ciepłowniczą a wewnętrzną instalacją centralnego ogrzewania lub przygotowania ciepłej wody użytkowej. Urządzenie jest przystosowane do pracy w węzłach cieplnych w budynkach mieszkalnych, użyteczności publicznej oraz przemysłowych i może być stosowane pojedynczo lub w układzie grupowym.

Specyfikacja

Wymiennik wykonano jako spawaną konstrukcję stalową odporną na korozję, przeznaczoną do ciągłej pracy w instalacjach cieplnych. Zasadniczym elementem jest cylindryczny płaszcz z dennicami, do którego dospawano kołnierzowe króćce przyłączeniowe umożliwiające włączenie urządzenia w rurociągi zasilające i odbiorcze.

Wewnątrz płaszcza zabudowano wkład rurowy oparty na dennicach sitowych, ukształtowany w postaci spiralnych zwojów. Taka geometria sprzyja intensywnej wymianie ciepła i stabilnej pracy przy zmiennych warunkach obciążenia. Wymiennik pracuje w układzie przeciwprądowym, co pozwala na efektywne wykorzystanie różnicy temperatur pomiędzy czynnikami po obu stronach przegrody wymiany ciepła.

Urządzenie jest przeznaczone do montażu w pozycji pionowej, z zachowaniem właściwego kierunku przepływu w przestrzeni rurowej oraz międzyrurowej. Kołnierzowe przyłącza ułatwiają zabudowę w węźle cieplnym, a konstrukcja spawana ogranicza liczbę połączeń rozłącznych w części ciśnieniowej.

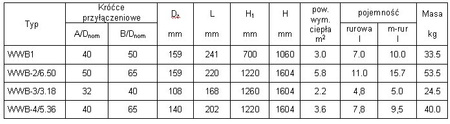

Dane techniczne

• ciśnienie dopuszczalne: 1,6 MPa
• temperatura dopuszczalna: 150 °C
• grupa płynu: 2
• oznakowanie: CE
• pozycja pracy: pionowa
• układ przepływu: przeciwprądowy
• typ wkładu: rurowego spiralny
• króćce przyłączeniowe: A DN 40
• króćce przyłączeniowe: B DN 65
• średnica płaszcza Dz: 140 mm
• długość L: 202 mm
• wysokość H1: 1220 mm
• wysokość H: 1604 mm
• powierzchnia wymiany ciepła: 3,6 m²
• pojemność przestrzeni rurowej: 7,8 l
• pojemność przestrzeni międzyrurowej: 9,5 l
• masa: 40,0 kg
• zalecany opór przewodzenia osadu dla układów centralnego ogrzewania: 0,1 m²K/kW
• zalecany opór przewodzenia osadu dla układów ciepłej wody użytkowej: 0,1 do 0,3 m²K/kW
• zalecany opór przewodzenia osadu dla czystego wymiennika: 0,0 m²K/kW

Zastosowanie

Wymiennik THERMO WWB-4/5,36/JAD5,36 jest przeznaczony do węzłów cieplnych zasilanych z sieci ciepłowniczej, w których wymagane jest przekazanie ciepła do instalacji wewnętrznych przy jednoczesnym rozdzieleniu obiegów po stronie sieciowej i po stronie odbiorczej. Urządzenie znajduje zastosowanie w układach centralnego ogrzewania oraz w systemach przygotowania ciepłej wody użytkowej w budynkach mieszkalnych.

Może pracować jako pojedynczy wymiennik w standardowych węzłach lub jako element układu grupowego, gdy potrzebna jest większa elastyczność konfiguracji i możliwość zestawiania kilku jednostek w jednym węźle. W praktyce wymiennik stosuje się tam, gdzie istotna jest stabilna, ciągła praca oraz przewidywalne warunki przekazywania ciepła w typowych aplikacjach ciepłowniczych.
