THERMO Wymiennik ciepła WWB-1
THERMO wymiennik ciepła WWB-1 to przeciwprądowy wymiennik rurowy przeznaczony do przekazywania ciepła pomiędzy zewnętrzną siecią ciepłowniczą a wewnętrzną instalacją centralnego ogrzewania lub przygotowania ciepłej wody użytkowej. Urządzenie jest przystosowane do pracy w węzłach cieplnych w budynkach mieszkalnych, użyteczności publicznej oraz przemysłowych i może być stosowane pojedynczo lub w układzie grupowym.
Specyfikacja
Wymiennik wykonano jako spawaną konstrukcję stalową odporną na korozję, przeznaczoną do ciągłej pracy w instalacjach cieplnych. Zasadniczym elementem jest cylindryczny płaszcz z dennicami, do którego dospawano kołnierzowe króćce przyłączeniowe umożliwiające włączenie urządzenia w rurociągi zasilające i odbiorcze.
Wewnątrz płaszcza zabudowano wkład rurowy oparty na dennicach sitowych, ukształtowany w postaci spiralnych zwojów. Taka geometria sprzyja intensywnej wymianie ciepła i stabilnej pracy przy zmiennych warunkach obciążenia. Wymiennik pracuje w układzie przeciwprądowym, co pozwala na efektywne wykorzystanie różnicy temperatur pomiędzy czynnikami po obu stronach przegrody wymiany ciepła.
Urządzenie jest przeznaczone do montażu w pozycji pionowej, z zachowaniem właściwego kierunku przepływu w przestrzeni rurowej oraz międzyrurowej. Kołnierzowe przyłącza ułatwiają zabudowę w węźle cieplnym, a konstrukcja spawana ogranicza liczbę połączeń rozłącznych w części ciśnieniowej.

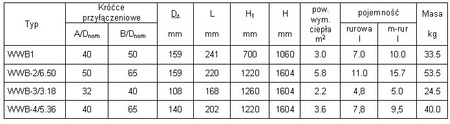

Dane techniczne
- ciśnienie dopuszczalne 1,6 MPa
- temperatura dopuszczalna 150 °C
- grupa płynu 2
- oznakowanie CE
- pozycja pracy pionowa
- układ przepływu przeciwprądowy
- typ wkładu rurowego spiralny
- króćce przyłączeniowe A DN 40
- króćce przyłączeniowe B DN 50
- średnica płaszcza Dz 159 mm
- długość L 241 mm
- wysokość H1 700 mm
- wysokość H 1060 mm
- powierzchnia wymiany ciepła 3,0 m²
- pojemność przestrzeni rurowej 7,0 l
- pojemność przestrzeni międzyrurowej 10,0 l
- masa 33,5 kg
- zalecany opór przewodzenia osadu dla układów centralnego ogrzewania 0,1 m²K/kW
- zalecany opór przewodzenia osadu dla układów ciepłej wody użytkowej 0,1 do 0,3 m²K/kW
- zalecany opór przewodzenia osadu dla czystego wymiennika 0,0 m²K/kW
Zastosowanie
Wymiennik THERMO WWB-1 jest przeznaczony do węzłów cieplnych zasilanych z sieci ciepłowniczej, w których wymagane jest przekazanie ciepła do instalacji wewnętrznych przy jednoczesnym rozdzieleniu obiegów po stronie sieciowej i po stronie odbiorczej. Urządzenie znajduje zastosowanie w układach centralnego ogrzewania oraz w systemach przygotowania ciepłej wody użytkowej w budynkach mieszkalnych.
Może pracować jako pojedynczy wymiennik w standardowych węzłach lub jako element układu grupowego, gdy potrzebna jest większa elastyczność konfiguracji i możliwość zestawiania kilku jednostek w jednym węźle. W praktyce wymiennik stosuje się tam, gdzie istotna jest stabilna, ciągła praca oraz przewidywalne warunki przekazywania ciepła w typowych aplikacjach ciepłowniczych.
