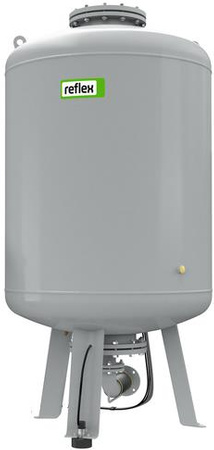

Zbiornik podstawowy Reflex RG 750 10 bar do Reflexomat
Zbiornik podstawowy Reflex RG 750 10 bar do Reflexomat to zbiornik przeponowy przeznaczony do kompresorowych układów stabilizacji ciśnienia Reflexomat. Urządzenie kompensuje wahania objętości czynnika w zamkniętych instalacjach grzewczych i chłodniczych, utrzymując zadaną wartość ciśnienia roboczego z dokładnością do ± 0,1 bar. Dzięki konstrukcji membranowej woda robocza pozostaje odseparowana od poduszki gazowej, co ogranicza przenikanie tlenu i wydłuża żywotność instalacji.
Specyfikacja
Korpus zbiornika wykonano ze stali w układzie pionowym; stabilną podstawę stanowi zintegrowany pierścień spawany. Wewnętrzna i zewnętrzna powłoka z tworzywa sztucznego zabezpiecza powierzchnie przed korozją i ułatwia konserwację. Wymienna membrana workowa z butylu, umożliwia całkowite opróżnienie części wodnej bez demontażu zbiornika. Przestrzeń gazową chroni zawór bezpieczeństwa. Urządzenie wyposażone jest w króciec procesowy umieszczony nad podstawą, ułatwiający podłączenie do rury wzbiorczej.
Dane techniczne
- pojemność nominalna: 750 l
- pojemność użytkowa: 675 l
- maksymalne ciśnienie pracy: 10 bar
- maksymalna temperatura pracy zbiornika: 70 °C
- zakres temperatur medium: −10 °C … 120 °C
- średnica zewnętrzna: 750 mm
- wysokość całkowita: 2179 mm
- wysokość przyłącza wodnego: 182 mm
- przyłącze procesowe: DN 50/PN 16
- masa własna: 345 kg
Zastosowanie
Reflexomat RG 750 stosowany jest w zamkniętych instalacjach grzewczych budynków mieszkalnych, biurowych oraz hotelowych, a także w systemach chłodniczych i klimatyzacyjnych o znacznych wahaniach temperatury i objętości medium. Zbiornik jest przystosowany do pracy w lokalnych węzłach ciepła, sieciach ciepłowniczych i układach kogeneracyjnych, w których wymagana jest precyzyjna regulacja ciśnienia przy dużym ładunku wodnym. Odporność membrany na podwyższoną temperaturę pozwala na zastosowanie urządzenia w instalacjach solarnych średniej i dużej mocy, zapewniając stabilne warunki pracy i ochronę przed nadciśnieniem.
