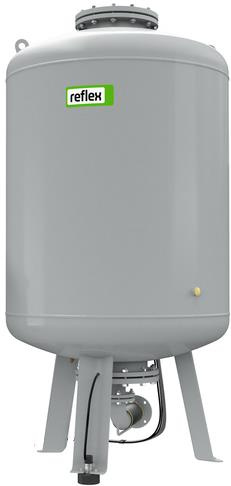

Zbiornik podstawowy Reflexomat RG 5000 6 bar do Reflexomat
Zbiornik podstawowy Reflex RG 5000 6 bar do Reflexomat to zbiornik przeponowy przeznaczony do kompresorowych układów stabilizacji ciśnienia Reflexomat. Urządzenie kompensuje wahania objętości czynnika w zamkniętych instalacjach grzewczych i chłodniczych, utrzymując zadaną wartość ciśnienia roboczego z dokładnością do ± 0,1 bar. Dzięki konstrukcji membranowej woda robocza pozostaje odseparowana od poduszki gazowej, co ogranicza przenikanie tlenu i wydłuża żywotność instalacji.
Specyfikacja
Korpus zbiornika wykonano ze stali w układzie pionowym; stabilną podstawę stanowi zintegrowany pierścień spawany. Wewnętrzna i zewnętrzna powłoka z tworzywa sztucznego zabezpiecza powierzchnie przed korozją i ułatwia konserwację. Wymienna membrana workowa z butylu, umożliwia całkowite opróżnienie części wodnej bez demontażu zbiornika. Przestrzeń gazową chroni zawór bezpieczeństwa. Urządzenie wyposażone jest w króciec procesowy umieszczony nad podstawą, ułatwiający podłączenie do rury wzbiorczej.
Dane techniczne
- pojemność nominalna: 5000 l
- pojemność użytkowa: 4500 l
- maksymalne ciśnienie pracy: 6 bar
- maksymalna temperatura pracy zbiornika: 70 °C
- zakres temperatur medium: −10 °C … 120 °C
- średnica zewnętrzna: 1500 mm
- wysokość całkowita: 3588 mm
- wysokość przyłącza wodnego: 220 mm
- przyłącze procesowe: DN 65/PN 6
- masa własna: 1115 kg
Zastosowanie
Reflexomat RG 5000 stosowany jest w zamkniętych instalacjach grzewczych budynków mieszkalnych, biurowych oraz hotelowych, a także w systemach chłodniczych i klimatyzacyjnych o znacznych wahaniach temperatury i objętości medium. Zbiornik jest przystosowany do pracy w lokalnych węzłach ciepła, sieciach ciepłowniczych i układach kogeneracyjnych, w których wymagana jest precyzyjna regulacja ciśnienia przy dużym ładunku wodnym. Odporność membrany na podwyższoną temperaturę pozwala na zastosowanie urządzenia w instalacjach solarnych średniej i dużej mocy, zapewniając stabilne warunki pracy i ochronę przed nadciśnieniem.
