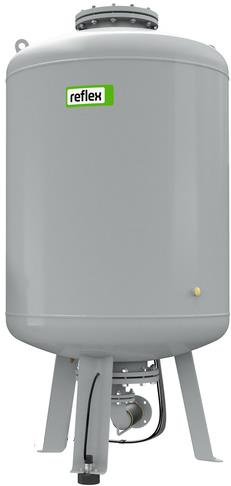

Zbiornik bateryjny Reflex RF 3000 6 bar do Reflexomat
Zbiornik bateryjny Reflex RF 3000 6 bar do Reflexomat stanowi główny element sprężarkowego układu stabilizacji ciśnienia Reflexomat. Urządzenie kompensuje wahania objętości w zamkniętych instalacjach grzewczych lub chłodniczych, utrzymując parametry ciśnienia w ściśle określonych granicach. Dzięki konstrukcji membranowej woda robocza pozostaje odseparowana od przestrzeni gazowej, co ogranicza przenikanie tlenu i wydłuża żywotność instalacji.
Specyfikacja
Korpus i powłoki
- Cylindryczny, spawany zbiornik stalowy w wykonaniu pionowym z konstrukcją podstawy zapewnia stabilne posadowienie.
- Powłoka z tworzywa sztucznego naniesiona po stronie wewnętrznej i zewnętrznej chroni powierzchnie stalowe przed korozją i ułatwia konserwację.
Membrana i przestrzeń gazowa
- Wymienna membrana workowa z butylu (zgodna z PN-EN 13831) tworzy całkowitą barierę pomiędzy wodą instalacyjną a poduszką powietrzną, eliminując kontakt cieczy z atmosferą.
- Konstrukcja umożliwia pełne opróżnienie części wodnej bez konieczności demontażu zbiornika podczas prac serwisowych.
Elementy zabezpieczające i przyłącza
- Powietrzny zawór bezpieczeństwa (SV) chroni zbiornik przed przekroczeniem dopuszczalnego ciśnienia w przestrzeni gazowej.
- Przyspawana złączka boczna umożliwia instalację czujnika uszkodzenia membrany podnoszącej bezpieczeństwo eksploatacji.
- Przyłącze procesowe DN65/PN16 pozwala na włączenie zbiornika do rury wzbiorczej układu Reflexomat.
Dane techniczne
- pojemność nominalna: 3000 l
- pojemność użytkowa: 2700 l
- maks. dopuszczalne ciśnienie pracy: 6 bar
- maks. temperatura robocza zbiornika: 70 °C
- zakres temperatur medium: −10 °C … 120 °C
- średnica zewnętrzna: 1500 mm
- wysokość całkowita: 2480 mm
- wysokość króćca wodnego: 490 mm
- przekątna transportowa (nachyl.): ≈ 2542 mm
- przyłącze procesowe: DN65/PN6
- masa własna: 835 kg
Zastosowanie
Reflexomat RF 3000 przewidziany jest do współpracy z jednostkami sterującymi Reflex Reflexomat RS-90...RS-580 w złożonych układach stabilizacji ciśnienia dla:
- kotłowni wodnych i centralnych węzłów ciepła w budynkach mieszkalnych, biurowych, hotelowych i handlowych
- instalacji chłodniczych procesowych oraz systemów klimatyzacji, w których występują dynamiczne zmiany temperatury i objętości medium
- sieci ciepłowniczych i lokalnych źródeł kogeneracyjnych, wymagających precyzyjnej kontroli ciśnienia przy dużych objętościach czynnika
- układów solarnych średniej i dużej mocy, w których wysokie temperatury pracy wymagają zastosowania zbiorników o podwyższonej odporności termicznej.
Zdolność absorpcji wody rozszerzalnej oraz wymienna membrana ułatwiają dopasowanie urządzenia do specyficznych potrzeb inwestycji, a konstrukcja zgodna z obowiązującymi normami upraszcza procedury odbiorowe i serwisowe.
