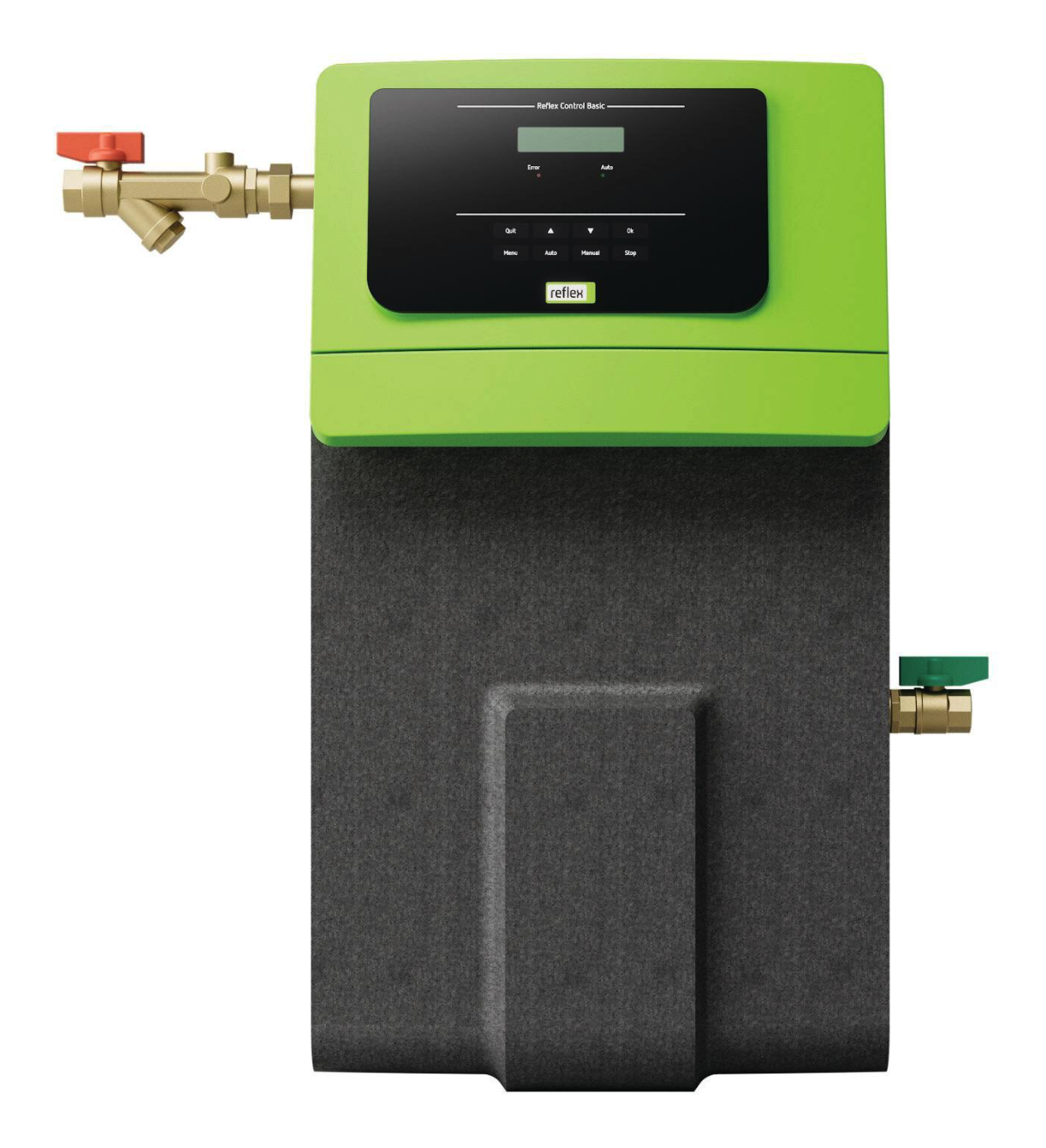

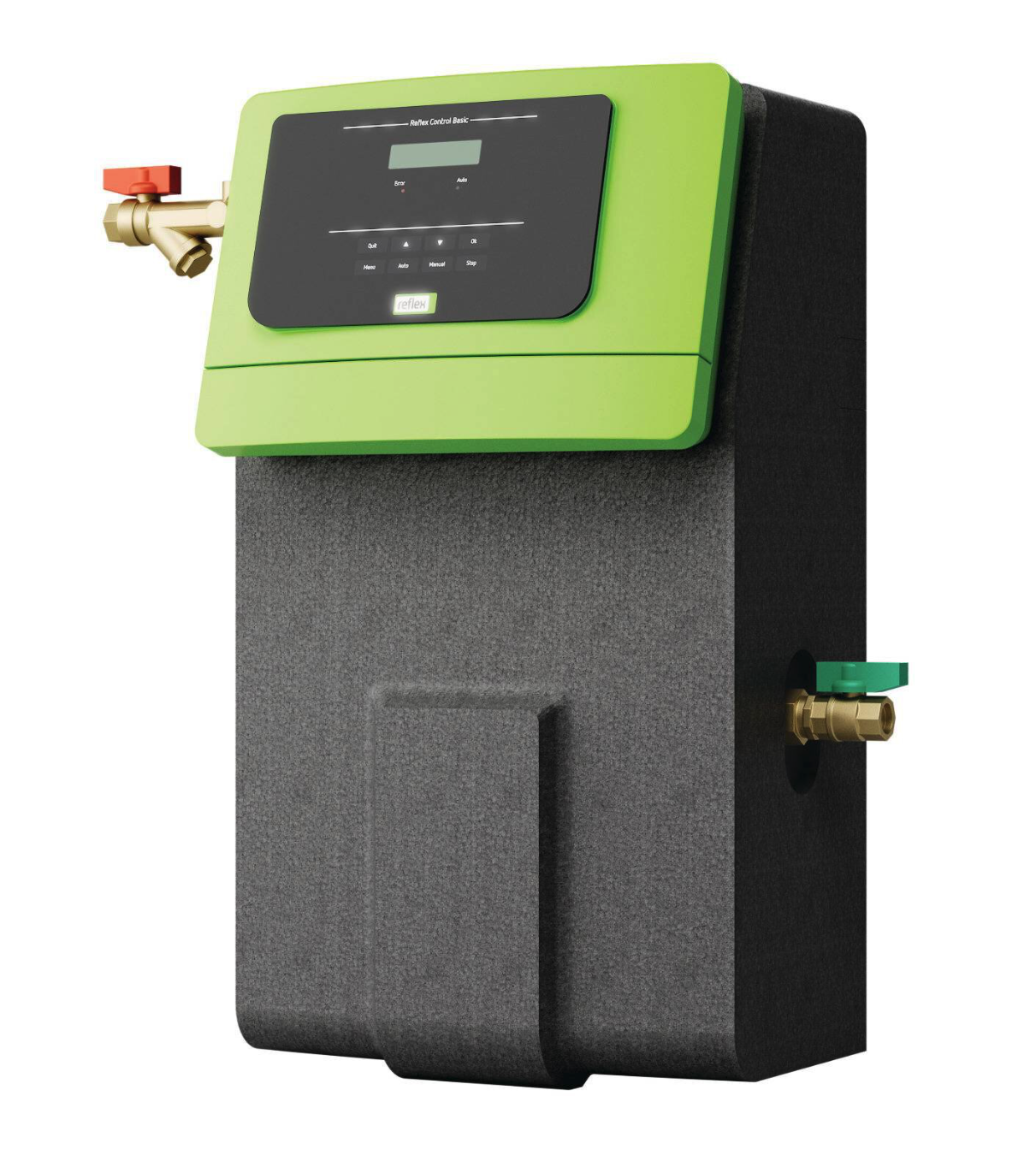

Układ uzupełniania ubytków wody Reflex Fillcontrol Auto Compact
Układ uzupełniania ubytków wody Reflex Fillcontrol Auto Compact to autonomiczny układ przeznaczony do nadzorowanego napełniania oraz uzupełniania wody w zamkniętych instalacjach grzewczych i chłodniczych. Zintegrowany sterownik Control Basic monitoruje ciśnienie i przepływ, zapewniając ciągłość pracy układu bez ingerencji użytkownika.
Specyfikacja
Moduł hydrauliczny wykorzystuje pompę podnoszącą ciśnienie współpracującą z elektronicznym czujnikiem, co umożliwia niezależne od parametrów sieci doprowadzenie wody do instalacji. Wbudowany bezciśnieniowy zbiornik pośredni pełni funkcję systemowego separatora obiegów, chroniąc wodę pitną przed zanieczyszczeniem zwrotnym. Sterownik oblicza wymaganą wartość ciśnienia napełnienia, nadzoruje czas i częstotliwość uzupełniania oraz rozpoznaje nieszczelności na podstawie zadanego profilu pracy. Interfejs RS‑485 umożliwia komunikację z układami automatyki budynkowej oraz urządzeniami Reflex z rodziny Control. Całość umieszczono w kompaktowej obudowie z ekspandowanego polipropylenu, która ogranicza straty cieplne i tłumi hałas, a konstrukcja przystosowana do montażu ściennego upraszcza instalację i serwis.
Dane techniczne
wydajność uzupełniania: 0,12–0,18 m³/h
maks. dopuszczalne ciśnienie robocze: 10 bar
maks. ciśnienie na dopływie: 5,5 bar
minimalna wydajność na dopływie: 360 l/h
maksymalna moc znamionowa: 0,70 kW
zasilanie: 1~230 V, 50 Hz
przyłącze instalacji (wejście/wyjście): G 3/8″
przyłącze przelewu: DN 32
temperatura medium: 0–30 °C
wymiary (wys. × szer. × gł.): 619 × 579 × 287 mm
masa: 19,1 kg
Zastosowanie
Fillcontrol Auto Compact znajduje zastosowanie w instalacjach, w których ciśnienie sieci wodociągowej jest niewystarczające lub zmienne, a ciągłe monitorowanie uzupełniania wody jest wymagane ze względów eksploatacyjnych. Urządzenie sprawdza się w systemach grzewczych i chłodniczych w budynkach mieszkalnych, obiektach użyteczności publicznej oraz w instalacjach przemysłowych, gdzie ważne jest utrzymanie stabilnych parametrów pracy i ochrona elementów systemu przed korozją oraz kawitacją. Dzięki możliwości współpracy z urządzeniami uzdatniającymi wodę i układami automatyki budynkowej stanowi wszechstronny element nowoczesnych instalacji HVAC.
