Manometr cyfrowy do naczynia wzbiorczego Reflex to ręczny, cyfrowy miernik ciśnienia wstępnego przeznaczony do kontroli ciśnienia gazu w zakresie ciśnień 0-9 bar w przeponowych naczyniach wzbiorczych. Urządzenie umożliwia szybki, jednoznaczny odczyt ciśnienia z podświetlanego wyświetlacza i jest przystosowane do pracy z gazami niepalnymi i niewybuchowymi.
Specyfikacja

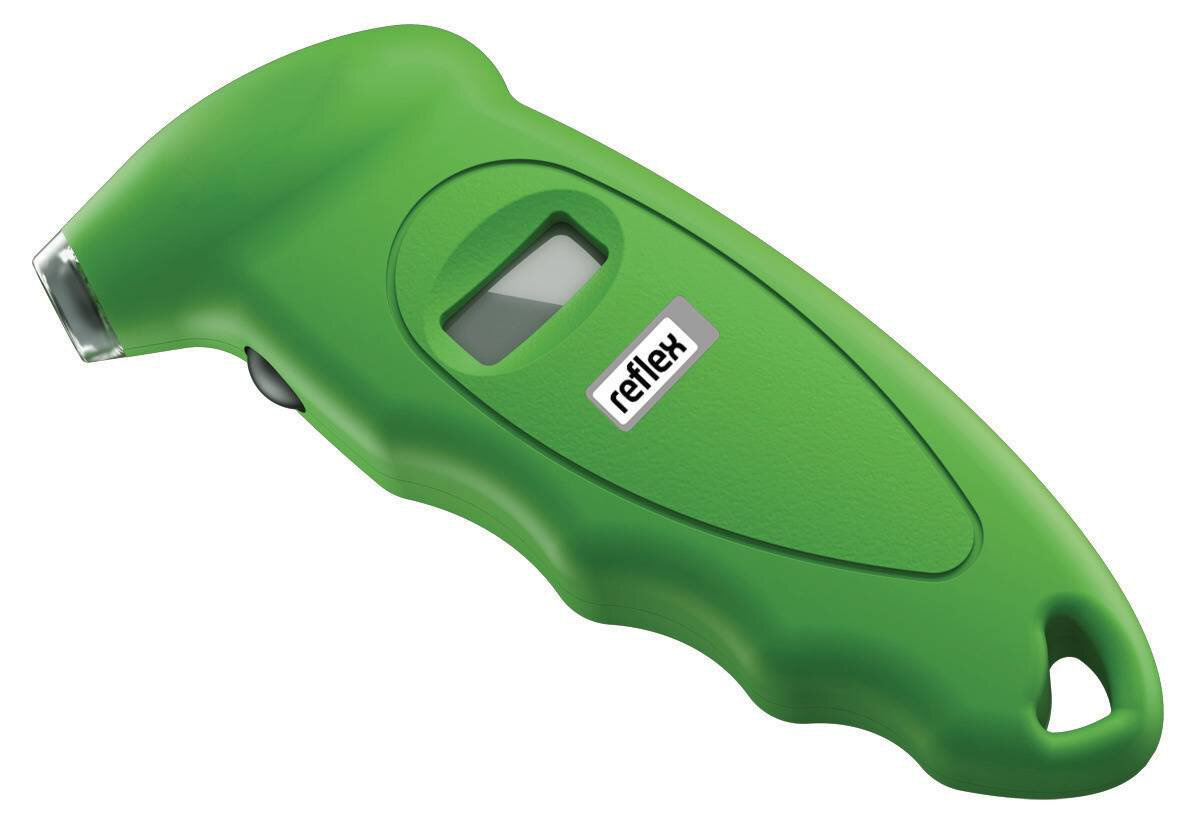

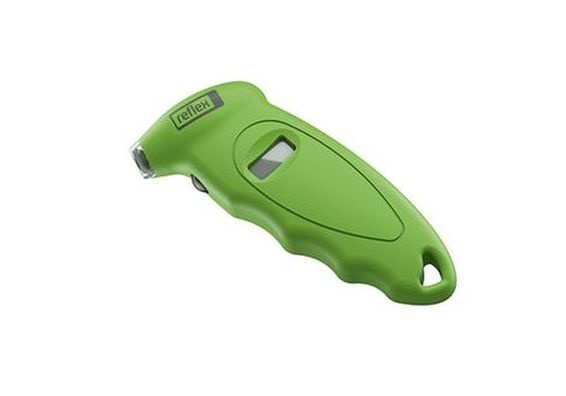

Manometr stanowi kompaktowe urządzenie ręczne wyposażone w cyfrowy wyświetlacz z zielonym podświetleniem, co ułatwia odczyt wartości w miejscach o ograniczonym oświetleniu, np. w węzłach cieplnych, kotłowniach czy szachtach instalacyjnych. Po włączeniu przyciskiem ON/OFF podświetlany jest zarówno wyświetlacz, jak i adapter zaworu, co ułatwia prawidłowe osadzenie przyrządu na zaworze naczynia. Część pomiarowa zakończona jest adapterem zaworowym przystosowanym do standardowego zaworu stosowanego w przeponowych naczyniach wzbiorczych. Po dociśnięciu adapteru do zaworu manometr rejestruje ciśnienie gazu po stronie gazowej naczynia, a wynik prezentowany jest w postaci wartości cyfrowej. Konstrukcja urządzenia ogranicza ryzyko nieszczelności podczas pomiaru, pod warunkiem prawidłowego i osiowego dociśnięcia adapteru do zaworu. Urządzenie umożliwia prezentację wyniku w jednostkach bar lub psi; zmiana jednostek odbywa się poprzez ponowne naciśnięcie przycisku zasilania. Elektronika urządzenia pracuje w zakresie temperatur otoczenia od około –10 do +40°C, co pozwala na stosowanie manometru w typowych warunkach pomieszczeń technicznych. Zasilanie realizowane jest z wbudowanego źródła bateryjnego, a funkcja automatycznego wyłączania po około 30 sekundach od zakończenia pomiaru ogranicza zużycie energii i wydłuża czas eksploatacji baterii.
Zastosowanie
Cyfrowy manometr Reflex 9119198 przeznaczony jest przede wszystkim do okresowej kontroli ciśnienia gazu w przeponowych naczyniach wzbiorczych stosowanych w instalacjach grzewczych, chłodniczych oraz instalacjach ciepłej wody użytkowej. Umożliwia szybkie porównanie aktualnego ciśnienia wstępnego z wartością obliczeniową przyjętą podczas projektowania lub uruchamiania instalacji. Urządzenie może być wykorzystywane zarówno przez serwis techniczny i firmy instalacyjne, jak i przez użytkowników odpowiedzialnych za nadzór nad kotłowniami, węzłami cieplnymi czy stacjami uzdatniania wody. Dzięki cyfrowemu wskazaniu oraz podświetlanemu wyświetlaczowi manometr sprawdza się w pracach przeglądowych, diagnostycznych i odbiorczych, gdzie istotna jest jednoznaczność i powtarzalność odczytu.
Typowe obszary zastosowań obejmują:
- kontrolę ciśnienia wstępnego w naczyniach wzbiorczych instalacji centralnego ogrzewania,
- kontrolę naczyń przeponowych w układach chłodniczych i klimatyzacyjnych,
- okresowe przeglądy instalacji wody użytkowej wyposażonych w naczynia przeponowe,
- prace serwisowe w budynkach mieszkalnych, obiektach użyteczności publicznej, obiektach komercyjnych i przemysłowych, w których stosowane są przeponowe naczynia wzbiorcze.
Zastosowanie cyfrowego manometru Reflex jako narzędzia kontrolnego ułatwia utrzymanie prawidłowego ciśnienia wstępnego w naczyniach, co jest istotne dla stabilności hydraulicznej układu, ograniczenia ryzyka zadziałania zaworów bezpieczeństwa oraz zapewnienia właściwych warunków pracy pomp i pozostałych elementów instalacji.
