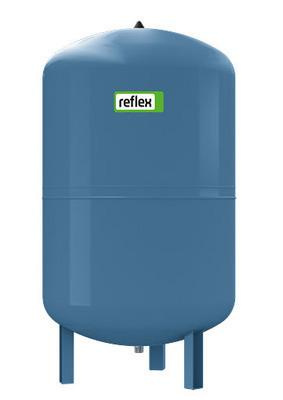

Naczynie wzbiorcze Reflex DC 500
Naczynie wzbiorcze Reflex DC 500 to nieprzepływowe, przeponowe naczynie ciśnieniowe do instalacji wody użytkowej i serwisowej oraz układów niewymagających przepływu przez naczynie. Zapewnia stabilizację ciśnienia, kompensację rozszerzalności objętościowej i ograniczenie częstotliwości załączeń pomp.
Specyfikacja
Korpus stanowi spawany zbiornik stalowy z trwałą powłoką epoksydową, a komorę wodną oddziela od gazowej niewymienna półmembrana z butylu o niskiej przenikalności gazowej. Elementy mające kontakt z wodą są zabezpieczone antykorozyjnie, a przestrzeń gazowa jest fabrycznie wstępnie sprężona obojętnym gazem. Wykonanie nieprzepływowe eliminuje konieczność prowadzenia wody przez zbiornik i jest właściwe dla instalacji nieobjętych wymaganiami DIN 1988. Naczynie pracuje autonomicznie, bez zasilania elektrycznego, współpracując z typową armaturą zabezpieczającą i serwisową stosowaną w zestawach podnoszenia ciśnienia oraz układach wody użytkowej.Dane techniczne
- pojemność nominalna: 500 l
- pojemność użytkowa (maks. pobór): 450 l
- dopuszczalne ciśnienie robocze: 10 bar
- ciśnienie wstępne gazu: 2 bar
- minimalna temperatura pracy: −10°C
- maksymalna temperatura pracy medium: 70°C
- przyłącze hydrauliczne: R 1"
- średnica zewnętrzna: 749 mm
- wysokość całkowita: 1392 mm
- poziom przyłącza wodnego: 82 mm
- wymiar przechyłu: ok. 1185 mm
- masa: 63,0 kg
- materiał membrany: butyl
- kolor powłoki: niebieski
- typ konstrukcji: naczynie nieprzepływowe z półmembraną niewymienną
Zastosowanie
Stabilizacja i utrzymanie ciśnienia w zestawach podnoszenia ciśnienia, instalacjach wody użytkowej bez wymogu przepływu przez naczynie, w obiegach technologicznych i serwisowych oraz systemach nawadniania, a także jako bufor tłumiący wahania ciśnienia i ograniczający uderzenia hydrauliczne.
Marka
Symbol
7363800
