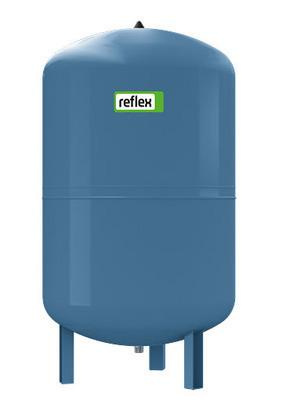

Naczynie wzbiorcze Reflex DC 400
Naczynie wzbiorcze Reflex DC 400 to nieprzepływowe, przeponowe naczynie ciśnieniowe do instalacji wody użytkowej i serwisowej oraz układów niewymagających przepływu przez naczynie. Zapewnia stabilizację ciśnienia, kompensację rozszerzalności objętościowej i ograniczenie częstotliwości załączeń pomp.
Specyfikacja
Korpus stanowi spawany zbiornik stalowy z trwałą powłoką lakierniczą, a komorę wodną oddziela od komory gazowej niewymienna półmembrana z butylu o niskiej przenikalności gazowej. Przestrzeń gazowa jest fabrycznie wstępnie sprężona obojętnym gazem, dzięki czemu naczynie pracuje autonomicznie, bez zasilania elektrycznego. Wykonanie nieprzepływowe eliminuje konieczność prowadzenia wody przez zbiornik, co upraszcza montaż w układach bez wymogu przepływu przez naczynie. Przyłącze gwintowane umożliwia szybkie wpięcie w instalację, a elementy mające kontakt z wodą są zabezpieczone antykorozyjnieDane techniczne
pojemność nominalna: 400 l
pojemność użytkowa (maks. pobór): 360 l
dopuszczalne ciśnienie robocze: 10 bar
ciśnienie wstępne gazu: 4 bar
maksymalna temperatura pracy medium: 70°C
przyłącze hydrauliczne: R 1"
średnica zewnętrzna: 749 mm
wysokość całkowita: 1173 mm
poziom przyłącza wodnego: 81 mm
wymiar przechyłu: ok. 1193 mm
masa: 54,0 kg
materiał membrany: butyl
kolor powłoki: niebieski RAL 5007
typ konstrukcji: naczynie nieprzepływowe z półmembraną niewymienną
Zastosowanie
Stabilizacja i utrzymanie ciśnienia w zestawach podnoszenia ciśnienia, instalacjach wody użytkowej bez wymogu przepływu przez naczynie, w obiegach technologicznych i serwisowych oraz systemach nawadniania, a także jako bufor tłumiący wahania ciśnienia i ograniczający uderzenia hydrauliczne
