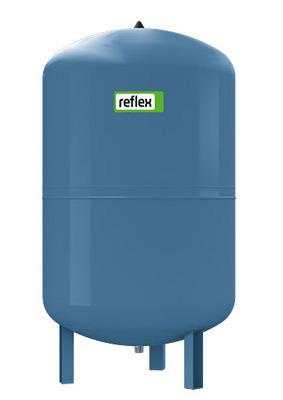

Naczynie wzbiorcze Reflex DC 50

Naczynie wzbiorcze Reflex DC 50 to nieprzepływowe, przeponowe naczynie ciśnieniowe do instalacji wody użytkowej i serwisowej oraz układów niewymagających przepływu przez naczynie. Służy do stabilizacji ciśnienia, kompensacji rozszerzalności objętościowej i ograniczania częstotliwości załączeń pomp.

Specyfikacja

Korpus stanowi spawany zbiornik stalowy z trwałą powłoką ochronną, a komorę wodną oddziela od gazowej niewymienna półmembrana z butylu o niskiej przenikalności gazowej. Przestrzeń gazowa jest fabrycznie wstępnie sprężona gazem obojętnym, dzięki czemu naczynie pracuje autonomicznie, bez zasilania elektrycznego. Przyłącze gwintowane ułatwia wpięcie w układ, a elementy mające kontakt z wodą są zabezpieczone antykorozyjnie. Wykonanie nieprzepływowe upraszcza montaż w instalacjach, w których nie stosuje się reżimu przepływu przez naczynie

Dane techniczne

• pojemność nominalna: 50 l
• pojemność użytkowa (nominalny pobór): 18 l
• dopuszczalne ciśnienie robocze: 10 bar
• ciśnienie wstępne gazu: 4 bar
• maksymalna temperatura pracy medium: 70°C
• przyłącze hydrauliczne: R 1"
• średnica zewnętrzna: 409 mm
• wysokość całkowita: 588 mm
• masa: 12,5 kg
• materiał membrany: butyl
• materiał króćca przyłączeniowego: stal nierdzewna
• kolor powłoki: niebieski RAL 5007
• typ konstrukcji: naczynie nieprzepływowe z półmembraną niewymienną

Zastosowanie

Stabilizacja i utrzymanie ciśnienia w zestawach podnoszenia ciśnienia, w instalacjach wody użytkowej bez wymogu przepływu przez naczynie, w obiegach technologicznych i serwisowych oraz systemach nawadniania, a także jako bufor tłumiący wahania ciśnienia i ograniczający uderzenia hydrauliczne.
