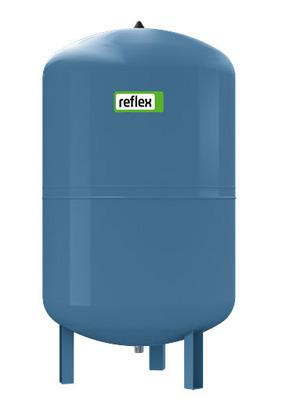

Naczynie wzbiorcze Reflex DC 140
Naczynie wzbiorcze Reflex DC 140 to nieprzepływowe, przeponowe naczynie ciśnieniowe do instalacji wody użytkowej i serwisowej oraz układów niewymagających przepływu przez naczynie. Służy do stabilizacji ciśnienia, kompensacji rozszerzalności objętościowej i ograniczania częstotliwości załączeń pomp.
Specyfikacja
Korpus stanowi spawany zbiornik stalowy z powłoką ochronną, a komorę wodną oddziela od gazowej niewymienna półmembrana butylowa o niskiej przenikalności gazowej. Elementy stykające się z wodą są zabezpieczone antykorozyjnie, a przestrzeń gazowa jest fabrycznie wstępnie sprężona obojętnym gazem. Wykonanie nieprzepływowe eliminuje konieczność prowadzenia wody przez zbiornik i upraszcza montaż w układach bez wymogu higienicznego przepływu przez naczynie. Naczynie pracuje autonomicznie, bez zasilania elektrycznego, współpracując z typową armaturą zabezpieczającą i serwisową stosowaną w zestawach podnoszenia ciśnienia i instalacjach wody użytkowej.
Dane techniczne
pojemność nominalna: 140 l
pojemność użytkowa (maks. pobór): 126 l
dopuszczalne ciśnienie robocze: 10 bar
ciśnienie wstępne gazu: 4 bar
zakres temperatur pracy medium: −10…70°C
przyłącze hydrauliczne: R 1"
średnica zewnętrzna: 489 mm
wysokość całkowita: 997 mm
poziom przyłącza wodnego: 104 mm
masa: ok. 29 kg
materiał membrany: butyl
kolor powłoki: niebieski
typ konstrukcji: naczynie nieprzepływowe z półmembraną niewymienną
Zastosowanie
Stabilizacja i utrzymanie ciśnienia w zestawach podnoszenia ciśnienia, w instalacjach wody użytkowej bez wymogu przepływu przez naczynie, w obiegach technologicznych i serwisowych oraz systemach nawadniania, a także jako bufor tłumiący wahania ciśnienia i ograniczający uderzenia hydrauliczne.
