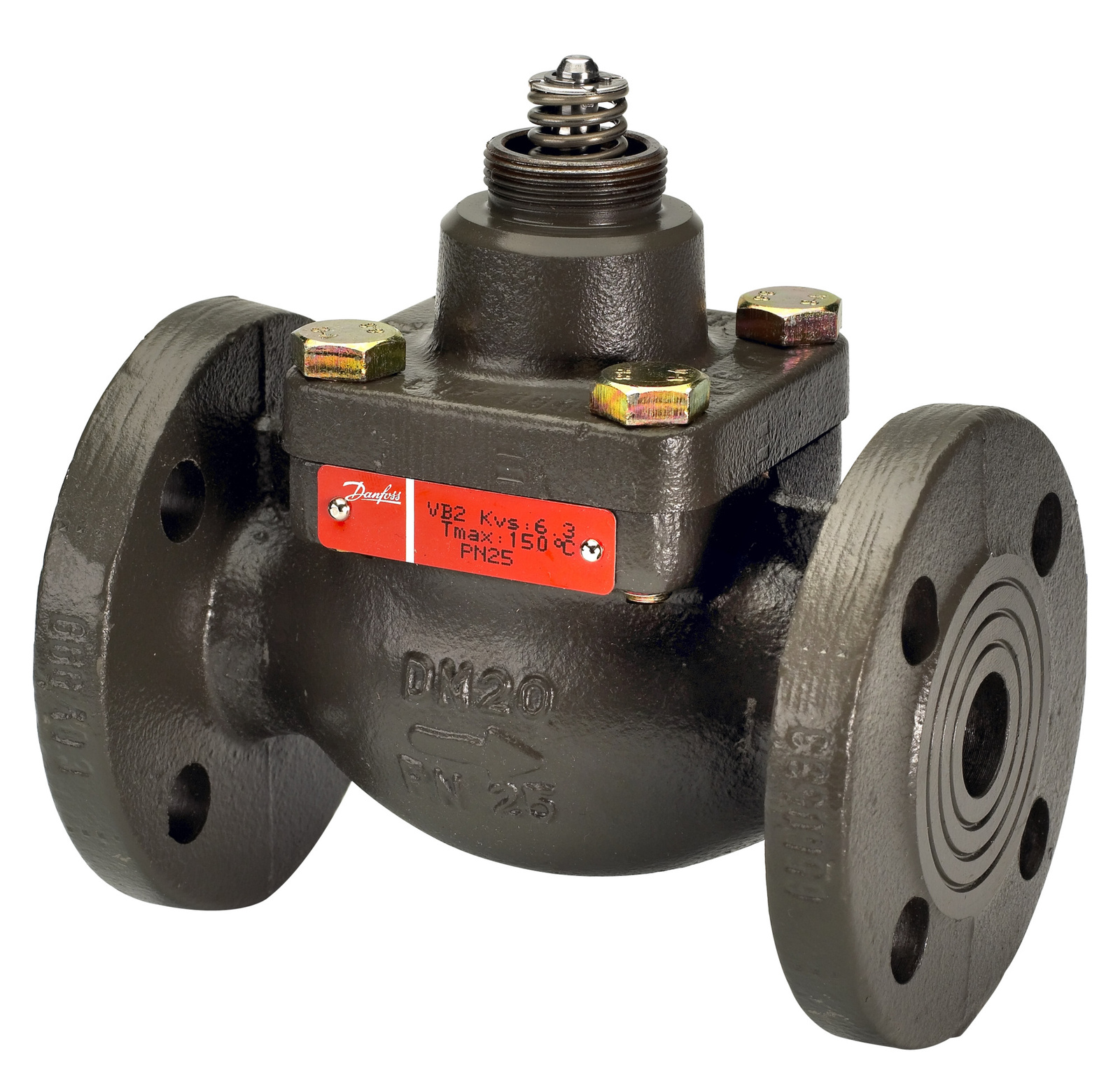

Zawór regulacyjny dwudrogowy Danfoss VB 2 PN25 15/0,25, 065B2050
Zawór regulacyjny dwudrogowy Danfoss VB 2 PN25 15/0,25 to hydraulicznie odciążony, grzybkowy zawór kołnierzowy przeznaczony do precyzyjnej regulacji przepływu w układach ciepłowniczych oraz instalacjach wody obiegowej. Zawory serii VB 2 stosowane są w miejskich sieciach ciepłowniczych, instalacjach centralnego ogrzewania oraz układach przygotowania ciepłej wody użytkowej, wszędzie tam, gdzie wymagane jest stabilne utrzymywanie parametrów pracy w szerokim zakresie obciążeń.
Specyfikacja
Konstrukcja VB 2 opiera się na korpusie z żeliwa sferoidalnego EN-GJS-400-18-LT (GGG 40.3), przystosowanego do klasy ciśnieniowej PN 25 oraz pracy w podwyższonych temperaturach czynnika. Części zwilżane – grzybek, gniazdo i trzpień zaworu – wykonane są ze stali nierdzewnej, co zapewnia odporność na korozję w wodzie obiegowej i wodnych roztworach glikolu. Uszczelnienie dławicy z O-ringu EPDM ogranicza nieszczelności zewnętrzne i umożliwia wieloletnią eksploatację przy zachowaniu poprawnych parametrów pracy. VB 2 należy do grupy zaworów odciążonych hydraulicznie, w których siła działająca na grzybek w wyniku różnicy ciśnień jest częściowo kompensowana przez odpowiedni układ powierzchni czynnych. Dzięki temu możliwe jest stosowanie kompaktowych siłowników przy wysokich różnicach ciśnień na zaworze, co upraszcza dobór napędu i ogranicza obciążenia mechaniczne całego zespołu zawór–siłownik. Konstrukcja grzybkowa zapewnia szczelne odcięcie przy zamknięciu oraz precyzyjną regulację w całym zakresie skoku. Charakterystyka przepływu typu split została opracowana z myślą o wymagających aplikacjach w miejskich sieciach ciepłowniczych i instalacjach przygotowania ciepłej wody użytkowej. Zapewnia ona łagodniejszą zmianę wydajności w strefie małych otwarć oraz stabilną regulację w szerokim zakresie przepływów. W połączeniu z wysokim zakresem regulacji umożliwia to dostosowanie przepływu do zmieniającego się obciążenia cieplnego instalacji. Zawory VB 2 przystosowane są do pracy z wodą obiegową oraz wodnymi roztworami glikolu, przy typowym zakresie temperatur roboczych i pH medium odpowiednim dla instalacji ciepłowniczych. Standardowo przewidziano połączenia kołnierzowe klasy PN 25, co ułatwia włączenie zaworu do rurociągów stalowych w węzłach cieplnych i centralach grzewczych. Ograniczony dopuszczalny przeciek przez gniazdo oraz dopasowanie maksymalnych różnic ciśnień przy zamknięciu do współpracujących siłowników Danfoss serii AMV(E) 10, 13, 20, 23, 30 i 33 pozwala na utrzymanie stabilnych parametrów temperaturowych po stronie wtórnej.
Dane techniczne
- średnica nominalna: DN 15
- średnica wewnętrzna [mm]: 15 mm
- współczynnik kvs: 0,25 m³/h
- ciśnienie nominalne: PN 25
- maksymalna różnica ciśnień na zaworze: 16 bar (w zależności od zastosowanego siłownika)
- charakterystyka przepływu: typu split
- zakres regulacji: ≥ 50:1
- współczynnik kawitacji z: 0,5
- klasa szczelności: maks. przeciek 0,05% kvs wg IEC 534
- medium: woda obiegowa, woda sieciowa ciepłownicza/chłodnicza, wodny roztwór glikolu do 30%
- zakres temperatur czynnika: 2…150°C
- zakres pH medium: 7…10
- połączenia: kołnierzowe PN 25
- liczba króćców: 2 (zawór dwudrogowy)
- skok trzpienia: 5 mm
- pozycja trzpienia bez zasilania: normalnie otwarty (NO)
- korpus: żeliwo sferoidalne EN-GJS-400-18-LT (GGG 40.3)
- grzybek, gniazdo, trzpień: stal nierdzewna
- uszczelnienie dławicy: O-ring EPDM
- masa: 3,7 kg
Zastosowanie
Zawór regulacyjny dwudrogowy Danfoss VB 2 jest przeznaczony do pracy w miejskich sieciach ciepłowniczych oraz w instalacjach centralnego ogrzewania zasilanych z węzłów cieplnych. Stosuje się go w obiegach, w których wymagane są precyzyjnie kontrolowane przepływy przy wysokich różnicach ciśnień, na przykład po stronie pierwotnej płytowych wymienników ciepła, w układach przygotowania ciepłej wody użytkowej (przepływowych lub z zasobnikiem) oraz w kompaktowych węzłach mieszkaniowych.
Dzięki charakterystyce typu split i wysokiemu zakresowi regulacji zawór może być stosowany w obiegach grzewczych i chłodniczych wymagających stabilnego utrzymywania temperatury w szerokim zakresie obciążeń – od przepływów minimalnych w okresach małego zapotrzebowania po przepływy nominalne w szczycie mocy. Pozwala to na stosowanie VB 2 m.in. w węzłach cieplnych budynków mieszkalnych i użyteczności publicznej, układach ogrzewania pośredniego w budynkach biurowych, hotelach i obiektach komercyjnych, instalacjach przygotowania ciepłej wody użytkowej z wymiennikami płytowymi lub zasobnikami, a także w obiegach chłodniczych wykorzystujących wodę obiegową lub wodne roztwory glikolu.
