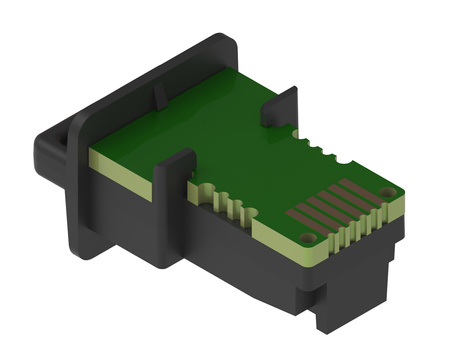

Klucz aplikacji Danfoss A214/ A314 do regulatora ECL, 087H3811
Klucz aplikacji Danfoss A214/A314 do regulatora ECL, nr kat. 087H3811, to nośnik USB zawierający przygotowane przez producenta oprogramowanie do natychmiastowego załadowania aplikacji do sterowników Danfoss ECL Comfort 210/210B oraz ECL Comfort 310/310B. Klucz udostępnia gotowe schematy regulacji przeznaczone do instalacji wentylacyjnych z funkcją ogrzewania i/lub chłodzenia, wraz z opisami, językami i wartościami fabrycznymi – dzięki temu uruchomienie regulatora ogranicza się do włożenia klucza w gniazdo i wyboru odpowiedniego wariantu aplikacji, bez ręcznego programowania wszystkich parametrów.
Specyfikacja
Klucz aplikacji jest elementem dedykowanym do sterowników ECL Comfort i współpracuje z nimi przez wbudowane gniazdo, z którego pobiera zasilanie oraz do którego przekazuje zapisany zestaw danych. Nie wymaga okablowania ani dodatkowej konfiguracji sprzętowej – po jego włożeniu sterownik rozpoznaje typ klucza oraz dostępne podtypy aplikacji (A214.x / A314.x) i udostępnia je w menu. Dane zapisane w kluczu obejmują strukturę aplikacji (schemat hydrauliczny dla nagrzewnicy/chłodnicy, wymagane sygnały czujników, funkcje ochronne dla instalacji wentylacyjnych), ustawienia fabryczne oraz zestaw języków, co ułatwia serwis i późniejsze przekazanie instalacji użytkownikowi. Dokumentacja Danfoss wskazuje, że ta aplikacja jest przeznaczona do utrzymywania stałej temperatury powietrza w centralach wentylacyjnych z wodną nagrzewnicą i/lub chłodnicą, opcjonalnie z funkcjami ograniczenia temperatury powrotu i zabezpieczeniami przeciwzamrożeniowymi.
Kompatybilność z regulatorami Danfoss ECL:
A2xx lub A2xx/A3xx – klucze przeznaczone zarówno do ECL 210/210B, jak i do ECL 310/310B
A3xx – klucze przeznaczone tylko do ECL 310
Dane techniczne
• typ klucza aplikacji: A214 / A314
• numer katalogowy: 087H3811
• przeznaczenie aplikacji: ogrzewanie / chłodzenie w instalacjach wentylacyjnych (regulacja stałej temperatury powietrza)
• obsługiwane obiegi: 1 obieg ogrzewania/chłodzenia (brak obiegu CWU)
• liczba zaworów sterowanych siłownikiem: do 2
• liczba pomp: 1
• kompatybilne regulatory: ECL Comfort 210, ECL Comfort 210B, ECL Comfort 310, ECL Comfort 310B
• sposób podłączenia: bezpośrednie włożenie do gniazda klucza w sterowniku ECL
• rodzaj danych: zapisane parametry aplikacji, struktura instalacji wentylacyjnej z nagrzewnicą/chłodnicą, języki, nastawy fabryczne
• przechowywanie parametrów w regulatorze: po załadowaniu aplikacji możliwe jest dalsze korzystanie z niej bez obecności klucza w gnieździe (zgodnie z zasadami ECL)
Zastosowanie
Klucz aplikacji A214/A314 umożliwia szybkie uruchomienie regulatora ECL w typowych centralach wentylacyjnych z nagrzewnicą wodną i/lub chłodnicą wodną, gdzie wymagana jest stabilizacja temperatury nawiewu lub temperatury w pomieszczeniu zależnie od temperatury zewnętrznej. Sprawdza się w instalacjach HVAC budynków użyteczności publicznej i komercyjnych, w węzłach cieplnych z sekcją wentylacyjną oraz w powtarzalnych aplikacjach, w których trzeba szybko odtworzyć tę samą konfigurację na wielu regulatorach. Klucz jest też wygodnym narzędziem serwisowym – pozwala odtworzyć aplikację po wymianie sterownika lub ujednolicić konfigurację w kilku szafach automatyki pracujących w identycznym trybie, skracając czas rozruchu i ograniczając ryzyko pomyłek parametrów.
