Danfoss KLUCZ APLIKACJI ECL A377, 087H3817

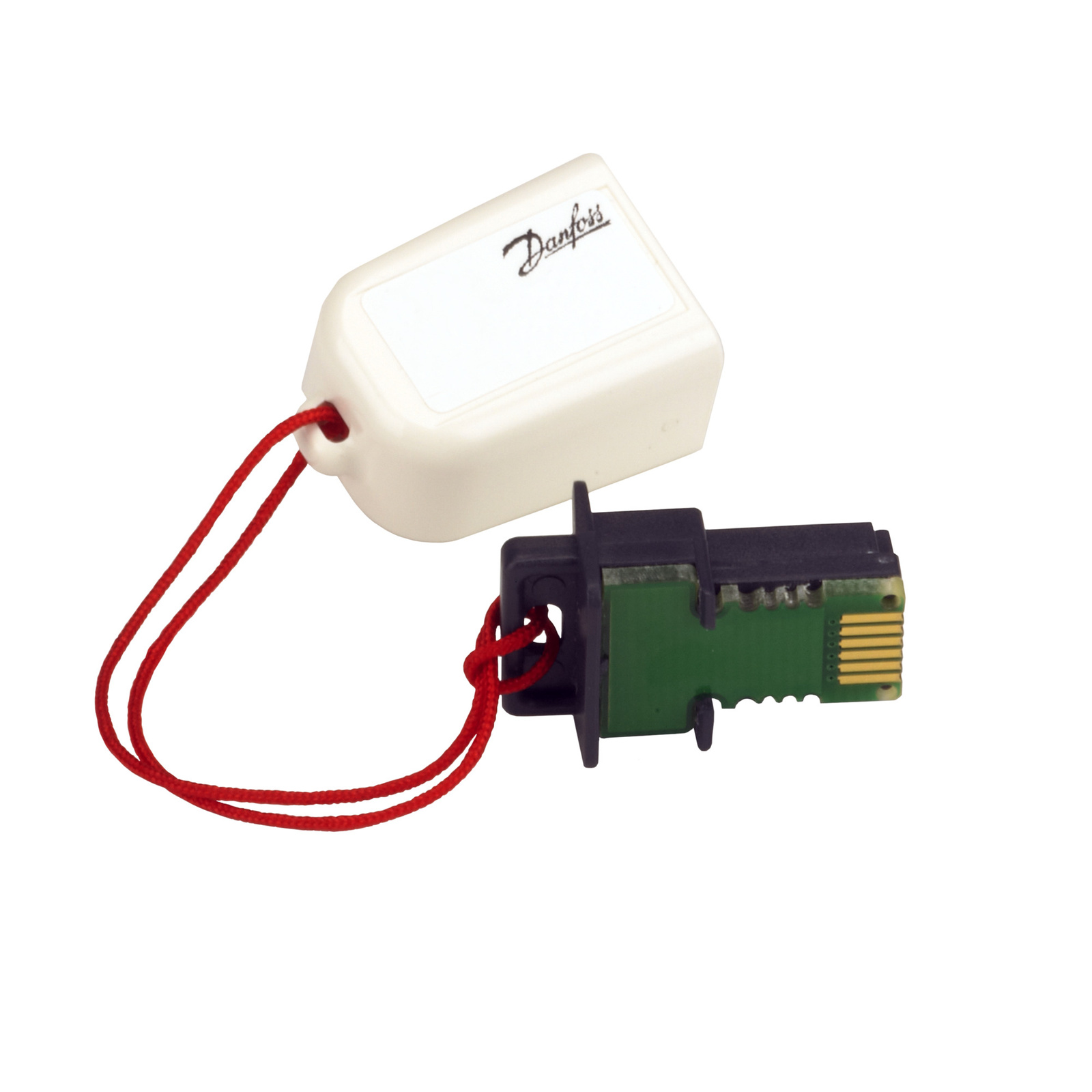

Danfoss KLUCZ APLIKACJI ECL A377, 087H3817, to nośnik USB zawierający zaprogramowaną przez producenta aplikację dla sterowników Danfoss ECL Comfort, przeznaczoną do układów z DWOMA obiegami ogrzewania oraz JEDNYM obiegiem przygotowania ciepłej wody użytkowej w zasobniku. Aplikacja jest opisana jako „2 × heating and 1 × DHW-tank control”, dzięki czemu uruchomienie regulatora sprowadza się do włożenia klucza w gniazdo ECL i wyboru wariantu – bez ręcznego wprowadzania schematu, czujników, języków i nastaw fabrycznych. Klucz pozwala w krótkim czasie skonfigurować typowy węzeł lub instalację budynkową z dwiema strefami CO i ładowaniem zasobnika CWU.

Specyfikacja

Klucz współpracuje bezpośrednio z gniazdem aplikacji w sterowniku ECL Comfort – z niego pobiera zasilanie i do niego przekazuje zapisany zestaw danych. Nie wymaga dodatkowego okablowania ani konfiguracji sprzętowej. Po włożeniu klucza sterownik rozpoznaje typ A377 i udostępnia w menu aplikację obejmującą dwa niezależne obiegi grzewcze z regulacją pogodową oraz obieg CWU z zasobnikiem (hot-water storage tank). Zapisane dane obejmują strukturę aplikacji, wymagane sygnały z czujników, opisy i języki oraz nastawy fabryczne ułatwiające pierwsze uruchomienie i późniejsze serwisowanie. Aplikacja przewiduje możliwość sterowania do 3 zaworów regulacyjnych i do 5 pomp, co odpowiada dwuobiegowym węzłom z przygotowaniem CWU.

Kompatybilność z regulatorami Danfoss ECL
• seria: ECL Application Keys, grupa 3xx
• kompatybilny sterownik: ECL Comfort 310 / 310B
• uwaga: klucze serii 3xx są przewidziane przede wszystkim do ECL Comfort 310 i tam mają pełną funkcjonalność.

Dane techniczne

• typ klucza aplikacji: A377
• opis aplikacji: 2 × ogrzewanie i 1 × zasobnik CWU
• liczba obiegów grzewczych: 2
• liczba obiegów CWU: 1 (system z ładowanym zasobnikiem)
• system CWU: hot-water charging system with storage tank / hot-water storage tank system
• system CWU przepływowej: brak (instantaneous hot-water system – no)
• liczba zaworów regulacyjnych: do 3
• liczba pomp: do 5
• zgodność: EU RoHS – tak (z wyjątkami)
• zasilanie / podłączenie: bezpośrednie włożenie do gniazda klucza w sterowniku ECL
• baterie: brak

Zastosowanie

Klucz aplikacji ECL A377, 087H3817, przeznaczony jest do węzłów ciepłowniczych i instalacji HVAC, w których jeden regulator ma obsłużyć dwie strefy ogrzewania (np. obieg grzejnikowy i obieg mieszany/podłogowy) oraz jednocześnie przygotowanie ciepłej wody użytkowej w zbiorniku. Stosuje się go w budynkach użyteczności publicznej, obiektach komercyjnych, małych i średnich węzłach osiedlowych, a także wszędzie tam, gdzie potrzebna jest szybka, powtarzalna konfiguracja kilku sterowników według logiki zdefiniowanej przez Danfoss. Klucz może być także użyty jako narzędzie serwisowe – do odtworzenia aplikacji po wymianie regulatora albo do ujednolicenia ustawień w kilku szafach automatyki, co skraca czas rozruchu i minimalizuje ryzyko błędów parametrów.
