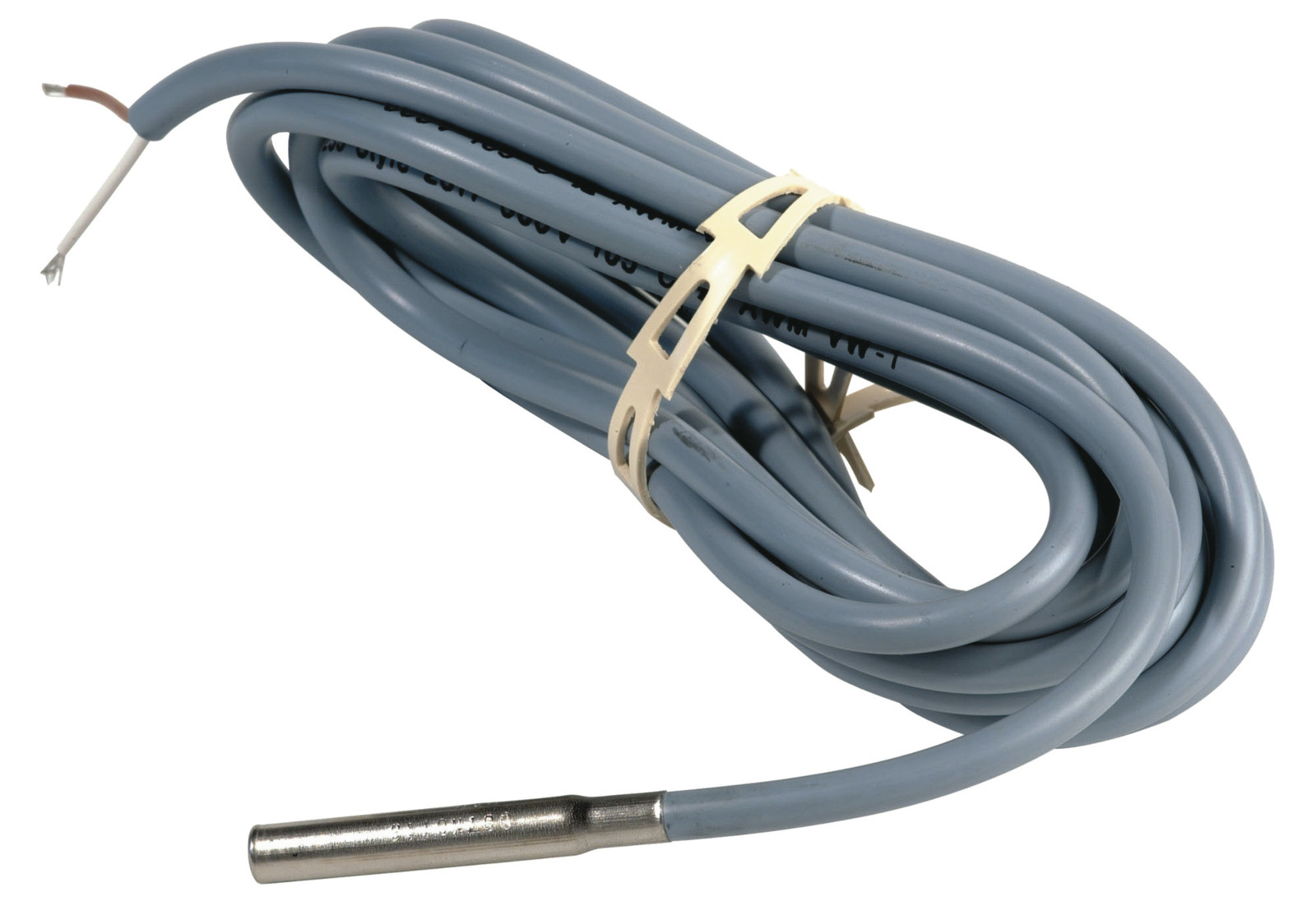

Czujnik temperatury uniwersalny Danfoss ESMB-12, kabel 2,5 m, 087B1184
Czujnik temperatury uniwersalny Danfoss ESMB-12, kabel 2,5 m to rezystancyjny czujnik platynowy typu Pt1000 z przewodem przyłączeniowym, przeznaczony do pomiaru temperatury w instalacjach grzewczych, chłodniczych oraz układach ciepłej wody użytkowej. Może pracować jako element pomiarowy w systemach automatyki budynkowej, regulatorach temperatury i układach zabezpieczeń, zapewniając stabilny sygnał pomiarowy w szerokim zakresie zastosowań.
Specyfikacja
Czujnik wykorzystuje element pomiarowy Pt1000, co pozwala na liniowe odwzorowanie zmian temperatury w sygnale rezystancyjnym i ułatwia jego integrację z regulatorami, sterownikami i systemami BMS. Element pomiarowy jest umieszczony w metalowej kapsule wykonanej ze stali nierdzewnej, która zapewnia dobrą przewodność cieplną oraz odporność na korozję w typowych warunkach pracy instalacji wodnych. Konstrukcja czujnika umożliwia montaż na rurze, na powierzchni płaskiej lub w zanurzeniowej kieszeni czujnikowej. Taka elastyczność zabudowy pozwala dobrać sposób montażu do wymagań konkretnej instalacji, a zastosowanie pasty przewodzącej ciepło poprawia kontakt termiczny pomiędzy sondą a mierzonym medium. Przewód przyłączeniowy jest dwużyłowy, co upraszcza podłączenie i umożliwia współpracę z urządzeniami wykorzystującymi standardowe wejścia Pt1000. Parametry dynamiczne czujnika, w tym stała czasowa, zostały dobrane tak, aby zapewnić wystarczająco szybką reakcję na zmiany temperatury przy zachowaniu stabilności i powtarzalności pomiaru w typowych instalacjach ciepłowniczych i chłodniczych. Obudowa oraz przepust przewodu tworzą układ o podwyższonej szczelności, co pozwala na stosowanie czujnika w środowisku o podwyższonej wilgotności oraz w przestrzeniach technicznych budynków.Dane techniczne
- typ czujnika: rezystancyjny Pt1000, wykonanie dwuprzewodowe
- zakres temperatury medium: 0–100°C
- stopień ochrony obudowy: IP54
- materiał kapsuły czujnika: stal nierdzewna typu 18/8
- długość sondy czujnika: 45 mm
- średnica sondy czujnika: 5,7 mm
- długość przewodu przyłączeniowego: 2,5 m
- konstrukcja przewodu: kabel dwużyłowy, 2 x 0,34 mm², izolacja PVC
- stała czasowa czujnika: 20 s
- klasa dokładności: zgodnie z EN 60751, klasa B (maksymalna odchyłka 2 K)
- sposób montażu: na rurze, na powierzchni płaskiej lub w kieszeni zanurzeniowej
Zastosowanie
Czujnik temperatury uniwersalny Danfoss ESMB-12 znajduje zastosowanie w instalacjach centralnego ogrzewania, układach przygotowania i cyrkulacji ciepłej wody użytkowej, instalacjach chłodniczych oraz w innych systemach HVAC, w których wymagany jest niezawodny pomiar temperatury przewodów lub elementów wymiany ciepła. Może współpracować z regulatorami temperatury, sterownikami węzłów cieplnych oraz zaworami regulacyjnymi wyposażonymi w wejścia Pt1000, w tym z układami dezynfekcji termicznej systemów cyrkulacyjnych. Dzięki możliwości montażu na rurze, na powierzchni płaskiej lub w kieszeni zanurzeniowej czujnik może być stosowany zarówno w nowo projektowanych, jak i modernizowanych instalacjach. Ułatwia to standaryzację elementów pomiarowych w obiekcie oraz umożliwia późniejszą rozbudowę lub zmianę sposobu sterowania bez konieczności wymiany samego czujnika.
