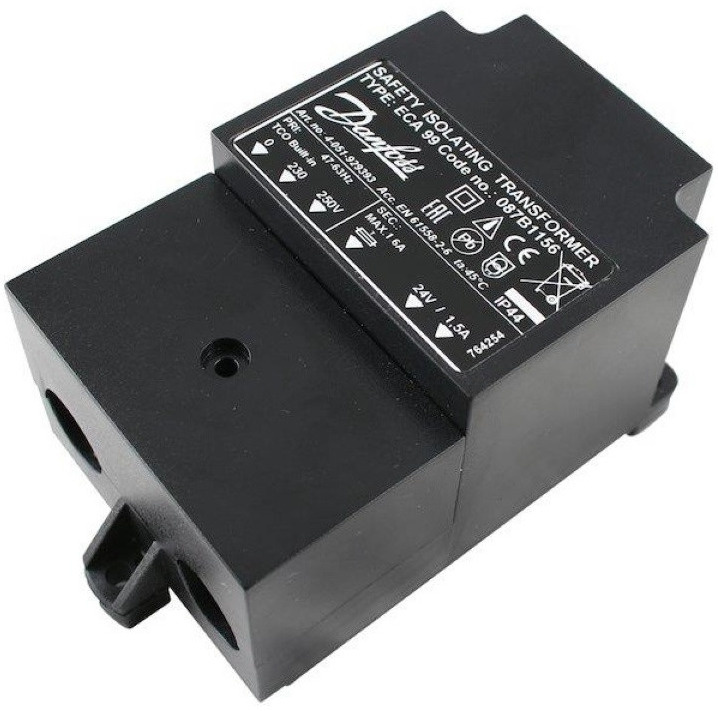

Transformator Danfoss ECA 99, 230V na 24V, 087B1156
Transformator Danfoss ECA 99, 230V na 24V to zewnętrzny element zasilający przeznaczony do współpracy z regulatorami i akcesoriami serii ECL/ECA w instalacjach grzewczych i chłodniczych. Jego zadaniem jest obniżenie napięcia sieciowego do bezpiecznego poziomu sterowniczego oraz zapewnienie oddzielonego, stabilnego zasilania dla urządzeń automatyki, szczególnie tam, gdzie regulator, moduł komunikacyjny lub moduł wejść/wyjść mają pracować w wersji niskonapięciowej. Stosowanie dedykowanego transformatora jest zalecane przez producenta przy zasilaniu regulatorów ECL w wariancie na niskie napięcie oraz przy oddzielaniu obwodów sterowania od obwodów zasilania o wyższym napięciu.
Specyfikacja
Transformator jest elementem wykonanym jako akcesorium systemowe do regulatorów Danfoss, co zapewnia zgodność elektryczną z typowymi schematami podłączeń ECL Comfort. Uzwojenie pierwotne przystosowane jest do pracy w typowej sieci zasilającej, natomiast uzwojenie wtórne dostarcza niskiego napięcia przemiennego przeznaczonego do zasilania regulatorów, modułów rozszerzeń oraz niskonapięciowych elementów wykonawczych. Konstrukcja urządzenia zapewnia separację galwaniczną między stroną sieciową a stroną sterowniczą, co podnosi bezpieczeństwo eksploatacji i pozwala na stosowanie w szafach automatyki oraz węzłach cieplnych. Moc transformatora jest dobrana tak, aby zasilić zarówno sam regulator, jak i współpracujące z nim moduły, zgodnie z obciążeniem dopuszczonym w instrukcji ECL. Transformator może być montowany w pobliżu szafy lub wewnątrz niej, w miejscu umożliwiającym odprowadzenie ciepła i poprowadzenie przewodów do zacisków urządzeń sterujących.
Dane techniczne
- napięcie zasilania strony pierwotnej: 230 V AC, 50 Hz
- napięcie wyjściowe strony wtórnej: 24 V AC
- moc pozorna: 35 VA
- rodzaj wyjścia: niskie napięcie przemienne do zasilania regulatorów i akcesoriów Danfoss ECL/ECA
- przeznaczenie: zasilanie regulatorów ECL Comfort w wersji na 24 V oraz współpracujących modułów
- sposób pracy: separacja strony sieciowej od strony sterowniczej
- montaż: w szafie automatyki lub w jej pobliżu, w miejscu suchym i wentylowanym
- środowisko pracy: instalacje grzewcze, chłodnicze i HVAC zgodne z dokumentacją Danfoss
Zastosowanie
Transformator ECA 99 stosuje się w węzłach cieplnych, instalacjach centralnego ogrzewania, układach przygotowania ciepłej wody użytkowej oraz w rozdzielniach HVAC, w których pracują regulatory ECL Comfort w odmianie niskonapięciowej i wymagane jest niezależne zasilanie 24 V AC. Umożliwia on prawidłowe podłączenie sterownika w sytuacjach opisanych w instrukcjach ECL, gdzie producent zabrania bezpośredniego łączenia elementów 230 V z obwodami 24 V i zaleca zastosowanie oddzielnego transformatora. Może być również wykorzystany przy rozbudowie istniejącej szafy o dodatkowe moduły, którym trzeba zapewnić wspólne, separowane zasilanie niskonapięciowe, bez ingerowania w obwód sieciowy instalacji. Dzięki temu ECA 99 stanowi uniwersalne akcesorium serwisowe i projektowe dla firm montujących automatykę w instalacjach ciepłowniczych i chłodniczych.
