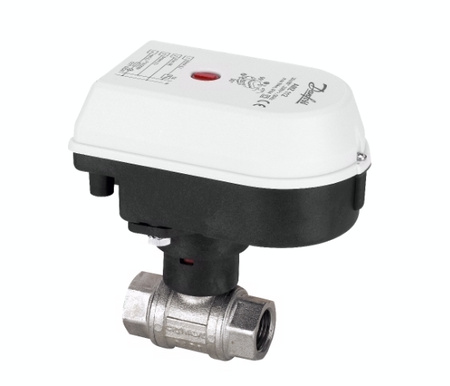

Zawór strefowy z siłownikiem Danfoss AMZ 112 2-drogowy, PN16/230V DN20/28 m3/h, 082G5407
Zawór strefowy z siłownikiem Danfoss AMZ 112, 2-drogowy, DN 20, 230 V, kvs 28 m³/h, 082G5407 zestaw zaworu kulowego z napędem elektrycznym do pracy dwustanowej w instalacjach ogrzewania, ciepłej wody użytkowej oraz układach solarnych. Konstrukcja łączy armaturę o niskich stratach z napędem z funkcją ręcznego przestawiania i sygnalizacją położenia, co ułatwia uruchomienie oraz eksploatację w węzłach i obiegach strefowych.
Specyfikacja
Zawór kulowy z korpusem z mosiądzu i gniazdami ślizgowymi PTFE zapewnia szczelne odcięcie i trwałość w typowych warunkach pracy instalacji HVAC. Napęd dwustanowy realizuje pełny obrót roboczy, posiada sprzęgło do ręcznego przestawiania oraz zintegrowany styk pomocniczy do sygnalizacji położenia. Diody LED informują o kierunku ruchu i stanie styku, a obudowa napędu jest dostosowana do warunków pomieszczeń technicznych. Rozwiązanie dopuszcza media wodne, także z dodatkiem glikolu, i przewidziane jest do montażu na gwintach wewnętrznych.
Dane techniczne
- liczba dróg: 2 (on/off)
- średnica nominalna: DN 20
- współczynnik kvs: 28 m³/h
- przyłącza: Rp 3/4 (ISO 7/1)
- zasilanie napędu: 230 V AC, 50/60 Hz
- sygnał sterujący: 2-punktowy (dwustanowy)
- czas obrotu: 30 s / 90°
- moment operacyjny: 5 Nm
- kąt obrotu: 90°
- ciśnienie nominalne korpusu: PN 16
- maks. dopuszczalna różnica ciśnień przy zamykaniu: 6 bar
- temperatura medium: 2–130°C (dla napędu do 110°C)
- temperatura otoczenia: 0–50°C
- stopień ochrony napędu: IP42
- materiały części zwilżanych: korpus – mosiądz CW617N; kula i trzpień – mosiądz CW614N; pierścienie ślizgowe – PTFE
- media: woda, woda pitna, roztwory glikolu do 50%, media nieagresywne
Zastosowanie
Strefowe odcinanie i przełączanie w instalacjach grzewczych oraz c.w.u., pętle ogrzewania podłogowego, obiegi priorytetu ciepłej wody, układy solarne i węzły mieszkaniowe. Zestaw znajduje zastosowanie w budynkach mieszkalnych i obiektach komercyjnych, gdzie wymagana jest prosta integracja z automatyką oraz szybkie, powtarzalne sterowanie przepływem.
