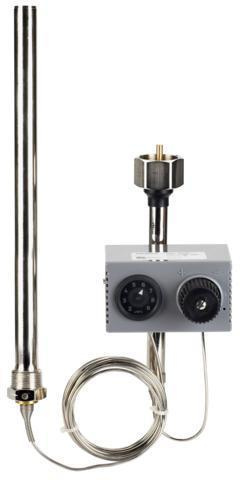

Danfoss AFT 17 (20-90C), element termost.spir., 065-4401
Danfoss AFT 17 (20-90C), element termost.spir., 065-4401 to regulator temperatury działający poprzez proporcjonalne sterowanie położeniem trzpienia zaworu w zależności od zmian temperatury medium. Urządzenie jest skonstruowane z myślą o zastosowaniach w instalacjach ciepłej wody użytkowej i węzłach cieplnych, w których kluczowe jest precyzyjne utrzymanie zadanej temperatury lub ograniczenie temperatury powrotu. Współpracuje ono z zaworami Danfoss (m.in. serii VFG i VFU), umożliwiając regulację w zakresie średnic od DN15 do DN125.
Regulator pracuje w sposób proporcjonalny:
- Wzrost temperatury powyżej zadanej: Trzpień napędu wysuwa się, co powoduje odpowiednie przymykanie lub zamykanie zaworu.
- Spadek temperatury poniżej zadanej: Trzpień napędu cofa się, otwierając zawór w większym stopniu.
Niewielkie różnice pomiędzy wartością zadaną a faktyczną temperaturą wynikają z charakterystyki proporcjonalnej. Odchylenie zamknięcia wynosi ok. ±10% (dla zaworów VFG), a otwarcia ±15% (dla zaworów VFU).
Specyfikacja
- zakres nastawy temperatury: 20-90°C
- temperatura czynnika na czujniku (max.): 190°C
- ciśnienie robocze czujnika: PN 40
- temperatura otoczenia: 0-70°C
- długość czujnika temperatury: 500 mm
- średnica czujnika temperatury: 30 mm
- długość kapilary: 5 m
- kieszeń czujnika: brąz (gwint R1 stożkowy zewn., DIN 2999)
- stała czasowa: ~20 s
- przyrost Ks: 0,8
Zastosowanie
- Instalacje ciepłej wody użytkowej (CWU): AFT 17 pozwala utrzymywać zadaną temperaturę, co pozytywnie wpływa na komfort odbiorców.
- Węzły cieplne: Urządzenie służy do ograniczania temperatury powrotu w sieciach ciepłowniczych, zapobiegając zbyt wysokiemu przegrzewaniu instalacji.
- Systemy grzewcze i chłodnicze: Dzięki przystosowaniu do dynamicznych zmian temperatury AFT 17 sprawdza się w instalacjach, w których wymagana jest szybka reakcja regulatora.
Montaż i konfiguracja
- Montaż czujnika: Możliwy w dowolnej pozycji, należy jednak zachować minimalny promień gięcia rurki kapilarnej (50 mm) oraz zapewnić optymalny kontakt z medium.
- Instalacja zaworu: Przed zaworem rekomenduje się montaż filtra w celu ochrony przed zanieczyszczeniami. Kierunek przepływu powinien być zgodny z oznaczeniem na korpusie zaworu, a moment dokręcania nie może przekraczać 100 Nm.
- Test ciśnienia: W celu sprawdzenia szczelności i odporności na obciążenia mechaniczne, instalację należy poddać próbie z użyciem medium (np. wody) pod ciśnieniem wynoszącym 1,5 wartości PN. Dla PN równego 40 bar, oznacza to testowanie przy 60 bar.
