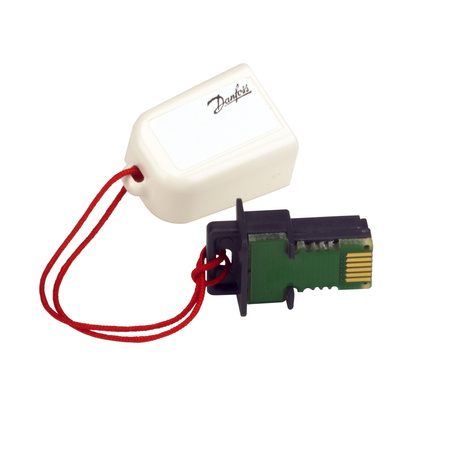

Danfoss KLUCZ APLIKACJI ECL A367, 087H3813
Danfoss KLUCZ APLIKACJI ECL A367, 087H3813, to nośnik USB zawierający przygotowaną przez producenta aplikację do natychmiastowego załadowania do sterowników Danfoss ECL Comfort. Klucz dostarcza kompletny zestaw danych dla układów z DWOMA obiegami ogrzewania (2 × SC – dwa obiegi z regulacją pogodową) oraz JEDNYM obiegiem przygotowania ciepłej wody użytkowej w zasobniku. Dzięki temu uruchomienie regulatora ogranicza się do włożenia klucza w gniazdo i wyboru wariantu aplikacji – bez ręcznego programowania wszystkich parametrów, schematu hydraulicznego i języków. Aplikacja A367 jest opisana przez Danfoss jako „2 × heating and 1 × DHW-tank control”, z obsługą ładowania zasobnika CWU, ale bez przygotowania wody w systemie przepływowym.
Specyfikacja
Klucz aplikacji współpracuje bezpośrednio z gniazdem w sterownikach ECL Comfort i z niego pobiera zasilanie oraz przekazuje zapisany zestaw ustawień. Nie wymaga dodatkowego okablowania ani konfiguracji sprzętowej – po włożeniu sterownik rozpoznaje typ A367 i wyświetla dostępne podwarianty aplikacji (układy z 2 obiegami grzewczymi + zasobnik CWU). Dane w kluczu obejmują strukturę aplikacji (dwa obiegi CO z kompensacją pogodową, obieg CWU ze zbiornikiem ładowanym), wymagane sygnały czujników, języki oraz fabryczne nastawy ułatwiające pierwsze uruchomienie. Dokumentacja dla aplikacji A367 przewiduje również sterowanie kilkoma pompami oraz maksymalnie dwoma zaworami regulacyjnymi, co odpowiada typowym węzłom ciepłowniczym i instalacjom budynkowym, gdzie występują dwa różne obiegi grzewcze (np. grzejniki i podłogówka) oraz zasobnik CWU.
Kompatybilność z regulatorami Danfoss ECL:
A2xx lub A2xx/A3xx – klucze przeznaczone do ECL Comfort 210/210B oraz do ECL Comfort 310/310B (zgodnie z przedstawioną tabelą aplikacji). Większość aplikacji serii 3xx oferuje rozszerzoną funkcjonalność w sterownikach ECL 310.
Dane techniczne
- typ klucza aplikacji: A367
- obsługiwane obiegi: 2 obiegi ogrzewania (2 × weather compensated / SC) + 1 obieg CWU z zasobnikiem
- system CWU: ładowanie lub utrzymywanie temperatury zasobnika; brak układu przepływowego CWU
- liczba obiegów grzewczych: 2
- liczba obiegów CWU: 1
- liczba zaworów sterowanych: do 2
- liczba pomp możliwych do sterowania: do 5 (pompy obiegowe i dla CWU – zależnie od wybranego wariantu aplikacji) kompatybilne
- regulatory: ECL Comfort 210 (B), ECL Comfort 310 (B)
- sposób podłączenia: bezpośrednie włożenie do gniazda klucza w sterowniku ECL
- rodzaj danych: zapisane parametry aplikacji, schematy układu, języki, nastawy fabryczne
- przechowywanie parametrów w regulatorze: po załadowaniu aplikacji sterownik może pracować według niej bez pozostawiania klucza w gnieździe
Zastosowanie
Klucz aplikacji ECL A367, 087H3813, przeznaczony jest do węzłów ciepłowniczych i instalacji HVAC, w których jeden regulator ma obsłużyć dwa niezależne obiegi ogrzewania (np. obieg grzejnikowy wysokotemperaturowy i obieg mieszany niskotemperaturowy) oraz przygotowanie ciepłej wody użytkowej w zbiorniku. Takie zestawienie występuje często w budynkach użyteczności publicznej, obiektach komercyjnych i w rozproszonych sieciach ciepłowniczych, gdzie wymagana jest powtarzalna, fabrycznie zdefiniowana logika pracy. Klucz pozwala szybko odtworzyć konfigurację po wymianie sterownika albo ujednolicić ustawienia w kilku szafach automatyki, skracając czas uruchomienia i ograniczając ryzyko błędów parametrów.
