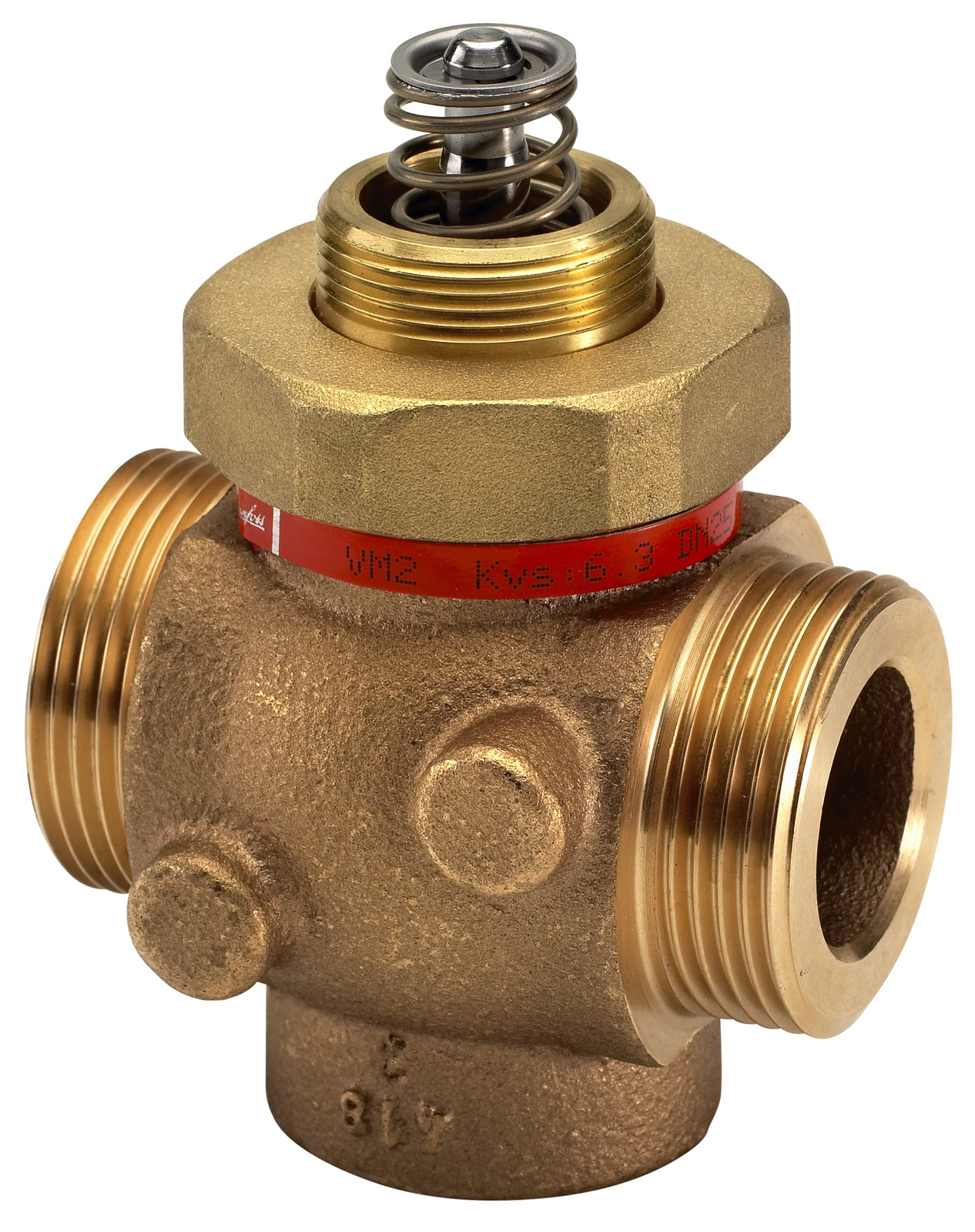

Zawór regulacyjny dwudrogowy Danfoss VM 2 DN 15/1/5 mm, gwint zewnętrzny to grzybkowy zawór regulacyjny przeznaczony do precyzyjnego sterowania przepływem czynnika w instalacjach ciepłowniczych i innych układach wodnych, współpracujący z siłownikami elektrycznymi w systemach automatyki.
Specyfikacja
Zawór należy do serii zaworów regulacyjnych sterowanych silnikiem, zaprojektowanych do pracy w sieciach ciepłowniczych oraz instalacjach grzewczych i chłodniczych z wodą sieciową lub roztworami wodno-glikolowymi. Korpus wykonany z brązu zapewnia wysoką odporność na korozję i stabilność mechaniczną, a konstrukcja grzybkowa z gniazdem i grzybkiem ze stali nierdzewnej umożliwia szczelne zamknięcie oraz dokładną regulację w szerokim zakresie obciążeń. Zawór ma zewnętrzny gwint przyłączeniowy, co ułatwia jego montaż w typowych układach rurowych oraz integrację z armaturą przyłączeniową stosowaną w węzłach cieplnych i rozdzielaczach. Trzpień zaworu prowadzony jest w dławicy z uszczelnieniem z elastomeru, co ogranicza emisję czynnika na zewnątrz i zapewnia stabilną pracę przy zmiennych warunkach ciśnienia i temperatury. Pozycja trzpienia w stanie nieobciążonym odpowiada konfiguracji normalnie otwartej, co jest korzystne w zastosowaniach wymagających zachowania przepływu w przypadku braku zasilania siłownika. Charakterystyka przepływu typu split pozwala na uzyskanie czułej regulacji przy małych przepływach oraz stabilnego zachowania zaworu przy wyższych obciążeniach hydraulicznych. Wysoki zakres regulacji oraz niski dopuszczalny przeciek w pozycji zamkniętej sprawiają, że zawór może pracować jako element precyzyjnego sterowania w obwodach z wymiennikami ciepła, nagrzewnicami i innymi odbiornikami wymagającymi dokładnego utrzymania parametrów. Zawór przystosowany jest do współpracy z elektrycznymi siłownikami Danfoss montowanymi za pomocą standardowego przyłącza na pokrywie zaworu, co umożliwia łatwy montaż, wymianę i serwis napędu bez ingerencji w stronę hydrauliczną instalacji. Rozwiązanie to ułatwia integrację z nadrzędnymi systemami automatyki budynkowej oraz sterownikami węzłów cieplnych.
Dane techniczne
- rodzaj zaworu: regulacyjny, dwudrogowy, grzybkowy
- rozmiar nominalny: DN 15
- średnica przyłącza: G 3/4 A, gwint zewnętrzny
- ciśnienie nominalne: PN 25
- współczynnik przepływu Kvs: 1 m³/h
- charakterystyka przepływu: typu split
- zakres regulacji: ≥ 50:1
- współczynnik kawitacji z: ok. 0,5 (zależnie od otwarcia zaworu)
- klasa szczelności: maks. przeciek 0,05% kvs wg IEC 534
- maksymalna różnica ciśnień na zaworze: do 16 bar (w zależności od zastosowanego siłownika)
- media robocze: woda sieciowa do ogrzewania i chłodzenia, wodne roztwory glikolu do 30%
- zakres temperatury czynnika: 2…150°C
- zakres pH medium: 7…10
- pozycja trzpienia bez napędu: normalnie otwarty (NO)
- skok trzpienia: 5 mm
- materiał korpusu: brąz cynowo-cynkowy, nr materiału 2.1096.1 (RG5)
- materiał gniazda: stal nierdzewna
- materiał grzybka: stal nierdzewna
- materiał trzpienia: stal nierdzewna
- materiał uszczelnienia dławicy: EPDM
- typ połączeń: gwint zewnętrzny
Zastosowanie
Zawór regulacyjny dwudrogowy Danfoss VM 2 w tej konfiguracji znajduje zastosowanie w miejskich sieciach ciepłowniczych, kompaktowych węzłach cieplnych oraz instalacjach centralnego ogrzewania i chłodzenia, w których wymagane jest precyzyjne sterowanie przepływem medium. Może pracować w obwodach z wymiennikami płytowymi, nagrzewnicami powietrza, odbiornikami ciepła w budynkach mieszkalnych i użyteczności publicznej, a także w układach technologicznych, gdzie konieczne jest utrzymanie stabilnej temperatury lub mocy cieplnej. W połączeniu z siłownikiem elektrycznym zawór może być sterowany sygnałami z regulatorów różnicy temperatur, regulatorów pogodowych lub systemów automatyki budynkowej, zapewniając płynną regulację przepływu w funkcji zapotrzebowania. Dzięki konstrukcji przystosowanej do pracy w wymagających warunkach zawór sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów ciepłowniczych, gdzie konieczne jest podniesienie dokładności regulacji i niezawodności pracy armatury regulacyjnej.
