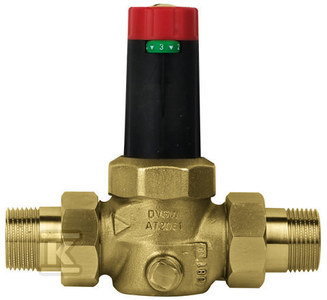

Reduktor ciśnienia SYR 6243.1 2" 90°C 1,5–5 bar
Reduktor ciśnienia SYR 6243.1 2" 90°C 1,5–5 bar to reduktor ciśnienia przeznaczony do stabilizacji i obniżania ciśnienia po stronie instalacji zasilanej, chroniący armaturę oraz urządzenia przed skutkami wahań oraz nadmiernego ciśnienia występującego w sieci.
Specyfikacja
Reduktor ciśnienia typu 6243 pracuje jako zawór jednogniazdowy w wykonaniu odciążonym, zapewniając utrzymanie zadanego ciśnienia wyjściowego na stałym poziomie niezależnie od zmian ciśnienia po stronie zasilania w typowych zakresach pracy instalacji. Wariant 6243.1 przeznaczony jest do instalacji wymagających standardowego zakresu ciśnienia wyjściowego, typowego dla instalacji wody użytkowej. Regulacja nastawy realizowana jest mechanicznie z wykorzystaniem zespołu sprężyny i membrany, co umożliwia płynne i precyzyjne dopasowanie parametrów pracy do wymagań odbioru.
Konstrukcja reduktora obejmuje osiowo umieszczoną wkładkę regulacyjną z wbudowanym sitkiem filtracyjnym, które ogranicza ryzyko zanieczyszczenia części regulacyjnej i sprzyja stabilnej, długotrwałej pracy urządzenia. Wkładka może być wymieniana serwisowo bez konieczności demontażu korpusu z instalacji. Korpus oraz nakrętka wykonane są z wysokiej jakości mosiądzu odpornego na wypłukiwanie cynku, natomiast pokrywa części nastawczej z tworzywa sztucznego wzmacnianego włóknem szklanym. Elementy uszczelniające wykonano z tworzywa o elastyczności gumy, odpornego na działanie podwyższonej temperatury i procesy starzeniowe, a membranę wzmocniono tkaniną w celu zwiększenia trwałości w pracy ciągłej.
Reduktor wyposażono we wskaźnik nastawy ciśnienia wyjściowego, ułatwiający kontrolę ustawień podczas regulacji. Przewidziano również dwa króćce umożliwiające montaż manometru do kontroli ciśnienia po stronie wyjściowej. Montaż powinien być wykonany zgodnie z kierunkiem przepływu oznaczonym na korpusie, bez wprowadzania naprężeń od instalacji, po uprzednim dokładnym przepłukaniu przewodów.
Dane techniczne
- wielkość nominalna: DN 50
- przyłącze gwintowane: R 2"
- zakres nastawy ciśnienia wyjściowego: 1,5–5 bar
- maksymalne ciśnienie wejściowe: 25 bar
- maksymalny stopień redukcji: 10:1
- maksymalna temperatura pracy: 90°C
- media: woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy
- sito filtracyjne: średnica oczka 0,25 mm
- króćce manometru: 2 × 1/4"
- pozycja montażu: dowolna
- przepływ przy 2 m/s: 14,0 m³/h
- przepływ przy 3 m/s: 21,2 m³/h
- zgodność z normą: PN-EN 1567
- atest PZH: tak
Zastosowanie
Reduktor ciśnienia stosowany jest w instalacjach zaopatrzenia w wodę w budynkach mieszkalnych, obiektach usługowych oraz instalacjach technicznych o dużych przepływach, w których wymagane jest utrzymanie stabilnego ciśnienia zasilania przy jednoczesnej ochronie armatury i urządzeń końcowych. Ze względu na dopuszczalną temperaturę pracy do 90°C reduktor może być wykorzystywany w instalacjach ciepłej wody użytkowej oraz w węzłach i układach dopełniania instalacji grzewczych wodą uzdatnioną, gdzie redukcja ciśnienia stanowi element zapewniający bezpieczne warunki pracy systemu.
