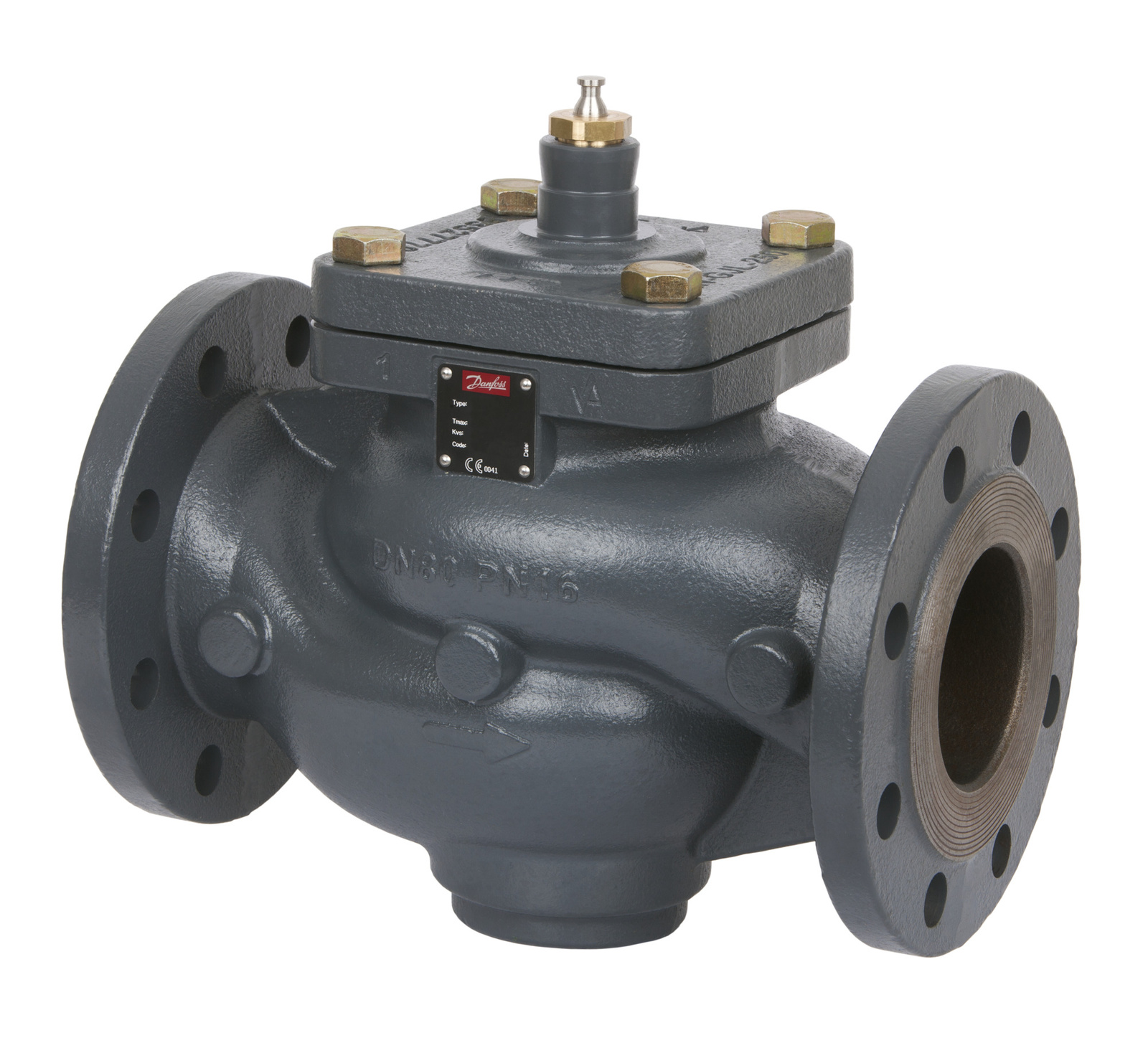

Zawór regulacyjny grzybkowy Danfoss VFM 2 DN65 kvs 63 PN16, 065B3500
Zawór regulacyjny grzybkowy Danfoss VFM 2 DN65 kvs 63 PN16, 065B3500 to zawór przeznaczony do regulacji przepływu w układach ciepłowniczych i chłodniczych oraz w systemach dystrybucji ciepła i chłodu. Konstrukcja grzybkowa oraz charakterystyka zbliżona do liniowej zapewniają stabilne sterowanie w szerokim zakresie obciążeń i poprawną współpracę z siłownikami stosowanymi w automatyce budynkowej.
Specyfikacja
Korpus wykonany z żeliwa szarego EN-GJL-250 (GG-25), dostosowany do klasy ciśnieniowej PN16, zapewnia odpowiednią sztywność i odporność na obciążenia eksploatacyjne w rurociągach o średnicy DN65. Elementy regulacyjne i uszczelniające dobrano pod kątem długotrwałej stabilności parametrów oraz pracy z mediami wodnymi i mieszaninami wody z glikolem. Grzybek prowadzony w gnieździe ze stali nierdzewnej ogranicza zużycie i poprawia powtarzalność charakterystyki regulacyjnej. Zawór jest normalnie otwarty i przystosowany do pracy z wodą sieciową. Przyłącza kołnierzowe zgodne z EN 1092-2 ułatwiają montaż i serwis.
Dane techniczne
- ciśnienie nominalne: PN 16
- średnica nominalna: DN 65
- wartość Kvs: 63 m³/h
- funkcja i wykonanie: zawór regulacyjny, 2-drogowy, normalnie otwarty, konstrukcja grzybkowa
- skok: 20 mm
- dopuszczalna różnica ciśnień: do 10 bar
- zakres temperatur medium: 2–150 °C
- zakres pH medium: 7–10
- dopuszczalne czynniki: woda sieciowa do ciepłownictwa i chłodnictwa, wodny roztwór glikolu do 30%
- przyłącza: kołnierze PN16 zgodne z EN 1092-2
- materiały: korpus — żeliwo szare EN-GJL-250 (GG-25); gniazdo — stal nierdzewna 1.4571; grzybek — stal nierdzewna prowadząca w gnieździe; uszczelnienie — EPDM
- współczynnik kawitacji z: 0,3
- maksymalny przeciek: 0,03–0,05% Kvs (typowo 0,03%)
- liczba króćców: 2
- wersja montażowa: kołnierzowa
- typ połączeń: kołnierz
- masa: ok. 45 kg
Zastosowanie
Zawór znajduje zastosowanie w węzłach i podstacjach ciepłowniczych, wymiennikowniach, instalacjach chłodu oraz w układach ogrzewania i chłodzenia w obiektach komercyjnych i przemysłowych. Dzięki kołnierzowym połączeniom oraz prowadzeniu grzybka w gnieździe jest polecany tam, gdzie wymagana jest powtarzalność parametrów regulacyjnych, sztywne mocowanie oraz możliwość okresowego serwisu bez pogorszenia szczelności układu.
