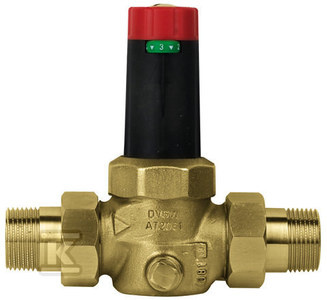

Reduktor ciśnienia SYR 6243.2 6/4" 90°C 4–8 bar
Reduktor ciśnienia SYR 6243.2 6/4" 90°C 4–8 bar to reduktor ciśnienia przeznaczony do stabilizacji i obniżania ciśnienia po stronie instalacji zasilanej, chroniący armaturę oraz urządzenia przed skutkami wahań i nadmiernego ciśnienia występującego w sieci.
Specyfikacja
Reduktor ciśnienia typu 6243 pracuje jako zawór jednogniazdowy w wykonaniu odciążonym, zapewniając utrzymanie zadanego ciśnienia wyjściowego na stałym poziomie niezależnie od zmian ciśnienia po stronie zasilania w typowych zakresach pracy instalacji. Wariant 6243.2 przeznaczony jest do pracy w instalacjach wymagających podwyższonego zakresu ciśnienia wyjściowego. Regulacja nastawy realizowana jest mechanicznie z wykorzystaniem zespołu sprężyny i membrany, co umożliwia płynne i precyzyjne dopasowanie parametrów do wymagań odbioru.
Konstrukcja reduktora obejmuje osiowo umieszczoną wkładkę regulacyjną z wbudowanym sitkiem filtracyjnym, które ogranicza ryzyko zanieczyszczenia części regulacyjnej i wspiera stabilną, długotrwałą pracę urządzenia. Wkładka może być wymieniana serwisowo bez konieczności demontażu korpusu z instalacji. Korpus oraz nakrętka wykonane są z wysokiej jakości mosiądzu odpornego na wypłukiwanie cynku, natomiast pokrywa części nastawczej z tworzywa sztucznego wzmacnianego włóknem szklanym. Elementy uszczelniające wykonano z tworzywa o elastyczności gumy, odpornego na działanie podwyższonej temperatury i procesy starzeniowe, a membranę wzmocniono tkaniną w celu zwiększenia trwałości w pracy ciągłej.
Reduktor wyposażono we wskaźnik nastawy ciśnienia wyjściowego, ułatwiający kontrolę ustawień podczas regulacji. Przewidziano również dwa króćce umożliwiające montaż manometru w celu kontroli ciśnienia po stronie wyjściowej. Montaż powinien być wykonany zgodnie z kierunkiem przepływu oznaczonym na korpusie, bez wprowadzania naprężeń od instalacji, po uprzednim dokładnym przepłukaniu przewodów.
Dane techniczne
- wielkość nominalna: DN 40
- przyłącze gwintowane: R 6/4"
- zakres nastawy ciśnienia wyjściowego: 4–8 bar
- maksymalne ciśnienie wejściowe: 25 bar
- maksymalny stopień redukcji: 10:1
- maksymalna temperatura pracy: 90°C
- media: woda, sprężone powietrze, neutralne nieklejące płyny, neutralne gazy
- sito filtracyjne: średnica oczka 0,25 mm
- króćce manometru: 2 × 1/4"
- pozycja montażu: dowolna
- przepływ przy 2 m/s: 9,1 m³/h
- przepływ przy 3 m/s: 13,7 m³/h
- zgodność z normą: PN-EN 1567
- atest PZH: tak
Zastosowanie
Reduktor ciśnienia stosowany jest w instalacjach zaopatrzenia w wodę w budynkach mieszkalnych, obiektach usługowych oraz instalacjach technicznych, w których wymagane jest utrzymanie stabilnego, podwyższonego ciśnienia zasilania przy jednoczesnej ochronie armatury i urządzeń końcowych. Ze względu na dopuszczalną temperaturę pracy do 90°C reduktor może być wykorzystywany w instalacjach ciepłej wody użytkowej oraz w węzłach i układach dopełniania instalacji grzewczych wodą uzdatnioną, gdzie redukcja i stabilizacja ciśnienia stanowią element zapewniający bezpieczne warunki pracy systemu.
