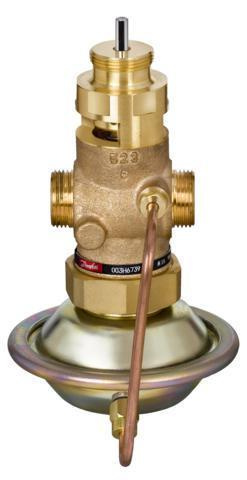

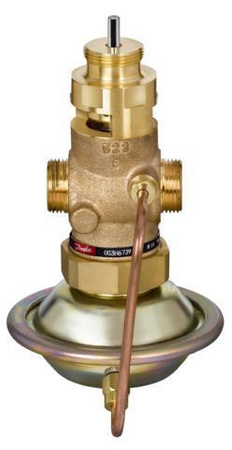

Regulator przepływu połączony z zaworem regulacyjnym Danfoss AVQM PN25 40/20 /0,2 kołnierz, montaż na zasilaniu lub powrocie, 003H6757
Regulator przepływu połączony z zaworem regulacyjnym Danfoss AVQM PN25 40/20 /0,2, kołnierz, montaż na zasilaniu lub powrocie, 003H6757 to niezależny od ciśnienia regulator przepływu ze zintegrowanym zaworem regulacyjnym do instalacji grzewczych i chłodniczych. Zapewnia utrzymanie zadanej wartości przepływu i stabilną pracę wymienników oraz odbiorników, a w zestawie z siłownikiem elektrycznym umożliwia jednoczesną regulację temperatury.
Specyfikacja
Zespół AVQM łączy w jednej obudowie membranowy regulator różnicy ciśnień i zawór regulacyjny z ogranicznikiem przepływu. Membrana siłownika utrzymuje stały spadek ciśnienia na dławiku, dzięki czemu przepływ pozostaje stabilny pomimo zmian warunków w sieci. Mechanizm nastawczy pozwala precyzyjnie ograniczyć maksymalny przepływ, a zdefiniowana charakterystyka części regulacyjnej zapewnia przewidywalną pracę w całym zakresie. Konstrukcja przewiduje montaż na zasilaniu lub na powrocie, z przyłączem kołnierzowym i zintegrowaną rurką impulsową łączącą człony układu. Korpus wersji kołnierzowej wykonany jest z żeliwa sferoidalnego EN-GJS-400-18-LT (GGG 40.3), elementy uszczelniające z EPDM, a część regulacyjna współpracuje z siłownikami elektrycznymi serii AMV/AMVE.
Dane techniczne
klasa ciśnieniowa: PN 25
średnica nominalna: DN 40
współczynnik kvs: 20 m³/h
zakres nastawy przepływu: 0,8–12,0 m³/h
różnica ciśnienia na dławiku (∆pb): 0,2 bar
skok grzybka: 10 mm
współczynnik kawitacji z: 0,6
medium: woda instalacyjna oraz wodny roztwór glikolu do 30%
zakres pH medium: 7–10
temperatura medium: 2–150°C
przyłącze: kołnierz DN 40, wykonanie PN 25 (EN 1092-2)
materiały, korpus: żeliwo sferoidalne EN-GJS-400-18-LT (GGG 40.3)
materiały, część membranowa: obudowa stalowa/mosiężna, membrana EPDM
zgodność z siłownikami: serie AMV/AMVE
montaż: na przewodzie zasilającym lub powrotnym, pozycja zgodna z zaleceniami producenta
Zastosowanie
Regulacja i ograniczanie przepływu w węzłach cieplnych, stacjach wymiennikowych oraz gałęziach instalacji HVAC w budynkach mieszkalnych, komercyjnych i przemysłowych. Utrzymanie stabilnego przepływu poprawia bilansowanie hydrauliczne, stabilizuje temperatury zasilania i powrotu oraz zwiększa efektywność wymiany ciepła. W połączeniu z siłownikiem elektrycznym i regulatorem nadrzędnym układ umożliwia jednoczesną regulację mocy cieplnej lub chłodniczej przy zachowaniu niezależności od wahań ciśnienia w sieci.
