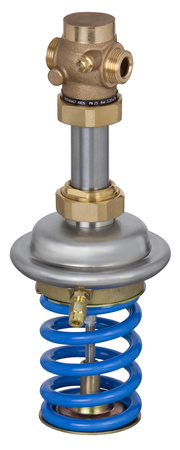

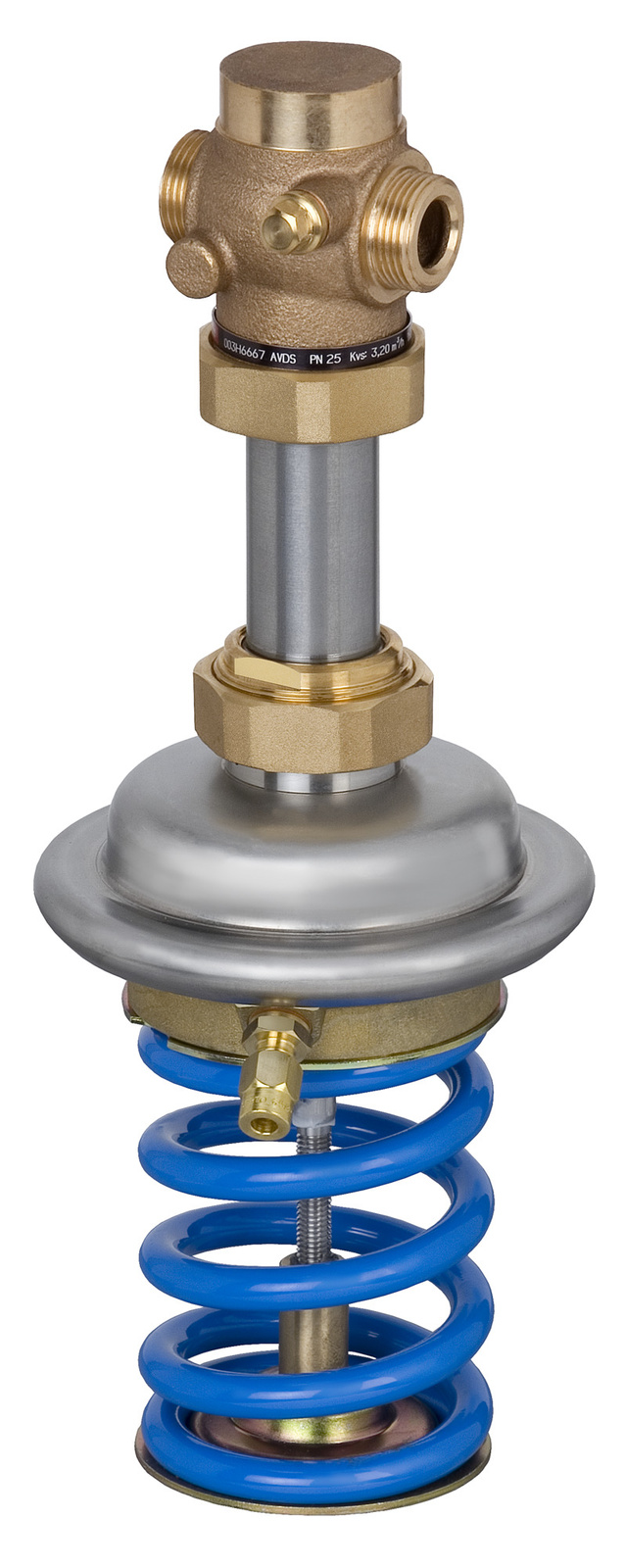

Danfoss AVDS PN25 20/4,5 3-12 gw. zas./pow., 003H6673

Danfoss AVDS PN25 20/4,5 3-12 gw. zas./pow., 003H6673 to urządzenie przeznaczone do precyzyjnej kontroli ciśnienia w instalacjach ciepłowniczych, dedykowane szczególnie do systemów pracujących z parą wodną, wodą obiegową oraz wodnymi roztworami glikolu. Dzięki solidnej konstrukcji i zastosowaniu wysokiej jakości materiałów, regulator AVDS zapewnia stabilizację parametrów sieci, co przekłada się na optymalizację zużycia energii oraz długotrwałą, bezawaryjną pracę instalacji. Urządzenie to, dzięki swojej uniwersalności, może być stosowane zarówno w systemach miejskich sieci ciepłowniczych, jak i w instalacjach przemysłowych, gdzie wymagane jest utrzymanie ściśle określonego zakresu ciśnień.

Specyfikacja

Regulator AVDS został zaprojektowany z myślą o najwyższej precyzji regulacji ciśnienia oraz odporności na trudne warunki eksploatacyjne. Jego działanie opiera się na zasadzie równowagi sił, gdzie normalnie otwarty trzpień zaworu reaguje na wzrost ciśnienia, stopniowo zamykając się, aby przywrócić zadany zakres parametrów. W urządzeniu zastosowano szereg rozwiązań konstrukcyjnych zapewniających niezawodność działania:

Konstrukcja zaworu – elementy regulacyjne wykonane są z materiałów o wysokiej odporności na korozję oraz działanie agresywnych czynników, co gwarantuje długotrwałą eksploatację. Gniazdo zaworu wykonane jest ze stali nierdzewnej, natomiast korpus urządzenia z brązu cynowo-cynkowego (CuSn5ZnPb), co zapewnia stabilność wymiarową i wytrzymałość mechaniczną.

Mechanizm regulacji – urządzenie wyposażone jest w precyzyjnie dobrany układ siłownika z membraną z EPDM. Ta konstrukcja umożliwia szybkie i dokładne reagowanie na zmiany ciśnienia, co pozwala na utrzymanie stabilnych warunków pracy w instalacji.

Opcje przyłączeniowe – regulator AVDS posiada dwa króćce przyłączeniowe z gwintem zewnętrznym, dostępne w różnych wariantach montażowych (do wspawania, gwintowane, kołnierzowe). Dzięki temu urządzenie można łatwo zintegrować z istniejącą infrastrukturą instalacyjną.

Dane techniczne

• masa netto: 6 kg
• ciśnienie nominalne: PN 25
• typ połączenia: gwint zewnętrzny
• zakres nastawy ciśnienia: 3–10 bar
• wartość przepływu (kVS): 1,6 m³/h
• pH czynnika: 7–10
• temperatura czynnika: 2°C – 200°C
• położenie trzpienia: normalnie otwarty

Zastosowanie

Dzięki możliwości precyzyjnej regulacji zakresu ciśnienia, AVDS chroni instalację przed przeciążeniami oraz gwałtownymi zmianami ciśnienia, co jest kluczowe dla jej stabilnej pracy. Regulator ciśnienia AVDS znajduje szerokie zastosowanie w systemach ciepłowniczych, w których istotne jest utrzymanie stałego i optymalnego ciśnienia w sieci. Urządzenie to wykorzystywane jest przede wszystkim w:

Miejskich sieciach ciepłowniczych – gdzie stabilizacja ciśnienia przekłada się bezpośrednio na efektywność przesyłu ciepła oraz redukcję strat energii. AVDS umożliwia precyzyjną kontrolę ciśnienia, co wpływa na poprawę parametrów technicznych całego systemu.

Instalacjach parowych – w których regulator musi sprostać wysokim temperaturom oraz zmiennym warunkom pracy. Dzięki konstrukcji umożliwiającej pracę w szerokim zakresie temperatur, urządzenie sprawdza się w systemach, gdzie dominują zmienne obciążenia cieplne.

Systemach z wodą obiegową i glikolowymi roztworami – gdzie stabilizacja ciśnienia jest kluczowa dla zapewnienia prawidłowego funkcjonowania wymienników ciepła oraz całej instalacji grzewczej. AVDS pozwala na minimalizację ryzyka wystąpienia oscylacji ciśnienia, co korzystnie wpływa na trwałość i niezawodność systemu.

Wdrożenie regulatora AVDS w instalacjach ciepłowniczych przyczynia się do zwiększenia bezpieczeństwa eksploatacji, optymalizacji pracy sieci oraz wydłużenia żywotności poszczególnych elementów systemu. Dzięki elastycznym możliwościom montażowym i szerokiemu zakresowi regulacji, urządzenie to stanowi uniwersalne rozwiązanie, które można dostosować do specyficznych wymagań technicznych różnych instalacji.
