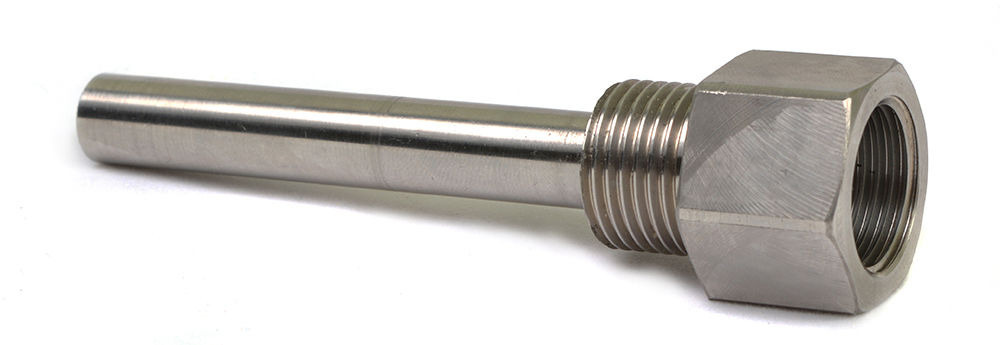

Danfoss Kieszeń 100 mm do czujnika temperatury ESMB-12, stal nierdzewna, 087B1192
Kieszeń czujnika Danfoss do czujnika temperatury ESMB-12 ze stali nierdzewnej to element montażowy przeznaczony do zabudowy uniwersalnego czujnika Pt1000 w rurociągach i wymiennikach ciepła. Zapewnia mechaniczną ochronę sondy oraz dobre przewodzenie ciepła między medium a elementem pomiarowym, co umożliwia stabilny i powtarzalny pomiar temperatury w instalacjach grzewczych, chłodniczych i ciepłowniczych.
Specyfikacja
Kieszeń stanowi prostą tuleję zanurzeniową z zamkniętym dnem, przystosowaną do wkręcenia w króciec pomiarowy instalacji. Korpus wykonany jest ze stali nierdzewnej o podwyższonej odporności korozyjnej, a część zanurzeniowa dostosowana jest kształtem do współpracy z czujnikiem ESMB-12, tak aby zapewnić równomierny kontakt powierzchni roboczej z medium i stabilne prowadzenie sondy. Wewnętrzna geometria kieszeni utrzymuje czujnik w osi przepływu, co sprzyja szybkiemu wyrównaniu temperatury pomiędzy medium a ścianą tulei. Zamknięte dno ogranicza bezpośredni kontakt czujnika z czynnikiem, jednocześnie zapewniając efektywny przekaz ciepła przez ściankę ze stali nierdzewnej. Gwintowane przyłącze ułatwia montaż w standardowych gniazdach pomiarowych, a długość części zanurzeniowej pozwala na posadowienie punktu pomiarowego w strefie reprezentatywnej dla przepływu w rurociągu. Zastosowanie kieszeni umożliwia demontaż i wymianę czujnika ESMB-12 bez konieczności opróżniania instalacji z medium. Rozwiązanie to upraszcza czynności serwisowe, skraca czas przestojów oraz zmniejsza ryzyko uszkodzenia sondy podczas montażu lub eksploatacji. Zalecane jest stosowanie pasty przewodzącej ciepło w celu poprawy kontaktu termicznego pomiędzy sondą a tuleją.Dane techniczne
- przeznaczenie: kieszeń zanurzeniowa do czujnika temperatury Danfoss ESMB-12
- materiał rurki i korpusu: stal nierdzewna AISI 316
- rodzaj przyłącza do instalacji: gwint G 1/2 A
- długość części zanurzeniowej: 100 mm
- możliwość montażu czujnika: kieszeń dla jednego czujnika zanurzeniowego ESMB-12
- średnica kompatybilnej sondy czujnika: 5,7 mm
- medium robocze: woda instalacyjna oraz inne ciecze kompatybilne materiałowo ze stalą nierdzewną
Zastosowanie
Kieszeń czujnika Danfoss do czujnika ESMB-12 stosowana jest w sieciach ciepłowniczych, węzłach cieplnych budynków, instalacjach centralnego ogrzewania, systemach przygotowania ciepłej wody użytkowej oraz w układach chłodniczych i technologicznych, w których wymagany jest niezawodny pomiar temperatury medium. Umożliwia zabudowę czujników w newralgicznych punktach instalacji, takich jak króćce zasilania i powrotu wymienników ciepła, przewody rozdzielcze czy zbiorniki buforowe, przy jednoczesnym zachowaniu możliwości serwisowania czujnika bez opróżniania układu.
