Danfoss Kieszeń 100 mm do czujnika temperatury ESMU-100, stal nierdzewna, 087B1190
Kieszeń zanurzeniowa Danfoss do czujnika temperatury ESMU-100, stal nierdzewna to osłona montażowa przeznaczona do zabudowy zanurzeniowego czujnika Pt1000 w rurociągach i wymiennikach ciepła współpracujących z regulatorami elektronicznymi Danfoss. Zapewnia ochronę mechaniczną sondy oraz dobre przewodzenie ciepła między medium a elementem pomiarowym, co umożliwia stabilny i powtarzalny pomiar temperatury w instalacjach grzewczych i ciepłowniczych.
Specyfikacja

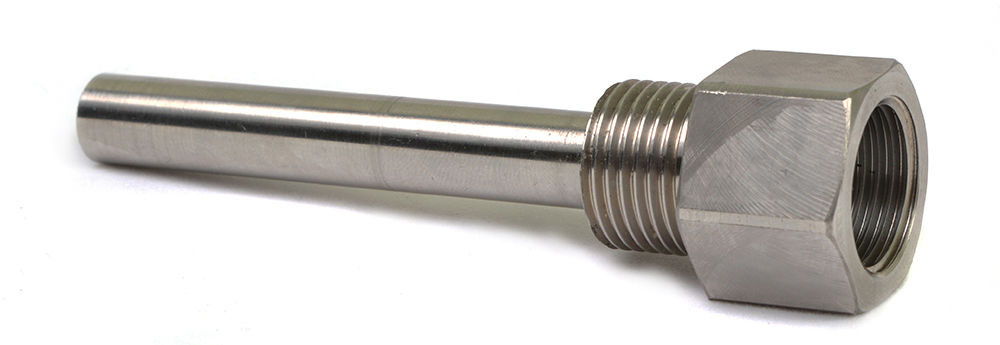

Kieszeń ma formę cylindrycznej tulei z zamkniętym dnem, zintegrowanej z sześciokątnym korpusem przyłączeniowym. Rurka zanurzeniowa oraz korpus wykonane są ze stali nierdzewnej o podwyższonej odporności korozyjnej, przystosowanej do typowych mediów wodnych stosowanych w instalacjach HVAC. Gładka powierzchnia wewnętrzna zapewnia równomierny kontakt czujnika z ścianką kieszeni, co sprzyja szybkiemu przekazywaniu ciepła i ogranicza histerezę pomiaru. Kieszeń jest konstrukcyjnie dopasowana do czujnika zanurzeniowego ESMU-100 w wykonaniu miedzianym. Współpraca tych elementów gwarantuje powtarzalne warunki pracy czujnika, a zastosowanie pasty przewodzącej ciepło dodatkowo skraca czas reakcji toru pomiarowego w wodzie i powietrzu. Dzięki gwintowanemu przyłączu procesowemu montaż w gniazdach pomiarowych jest prosty i nie wymaga dodatkowych adapterów.Zastosowanie kieszeni umożliwia demontaż i wymianę czujnika bez konieczności opróżniania rurociągu lub wymiennika z medium. Rozwiązanie to zmniejsza nakład prac serwisowych, ogranicza ryzyko uszkodzenia sondy podczas montażu oraz ułatwia utrzymanie ciągłości pracy instalacji, szczególnie w węzłach cieplnych i obiegach o podwyższonym ciśnieniu roboczym.
Dane techniczne
- przeznaczenie: kieszeń zanurzeniowa ze stali nierdzewnej do czujnika temperatury Danfoss ESMU-100 w wykonaniu miedzianym
- długość części zanurzeniowej: 100 mm
- materiał rurki i korpusu: stal nierdzewna AISI 316
- rodzaj przyłącza do instalacji: gwint zewnętrzny G 1/2 A
- zakres temperatury pracy kieszeni: 0–180 °C
- dopuszczalne ciśnienie robocze kieszeni: 25 bar
- zakres temperatury pracy czujnika ESMU-100 współpracującego z kieszenią: 0–140 °C
- stała czasowa układu ESMU (Cu) w kieszeni: 32 s w wodzie, 160 s w powietrzu
- stopień ochrony układu czujnik ESMU-100 + kieszeń: IP54
- medium robocze: woda instalacyjna i inne ciecze kompatybilne materiałowo ze stalą nierdzewną AISI 316
Zastosowanie
Kieszeń zanurzeniowa Danfoss do czujnika ESMU-100 znajduje zastosowanie w sieciach ciepłowniczych, węzłach cieplnych budynków, instalacjach centralnego ogrzewania oraz w systemach przygotowania ciepłej wody użytkowej, w których wymagany jest dokładny i powtarzalny pomiar temperatury medium. Umożliwia zabudowę czujnika w newralgicznych punktach instalacji, takich jak króćce zasilania i powrotu wymienników ciepła, rurociągi rozdzielcze czy zbiorniki buforowe. W połączeniu z regulatorami elektronicznymi Danfoss kieszeń stanowi element kompletnego toru pomiarowego, wspierającego funkcje regulacji, monitoringu i zabezpieczenia temperaturowego układów HVAC. Zastosowanie stali nierdzewnej o odpowiednich parametrach wytrzymałościowych zwiększa trwałość rozwiązania oraz stabilność charakterystyk pomiarowych w całym okresie eksploatacji instalacji.
