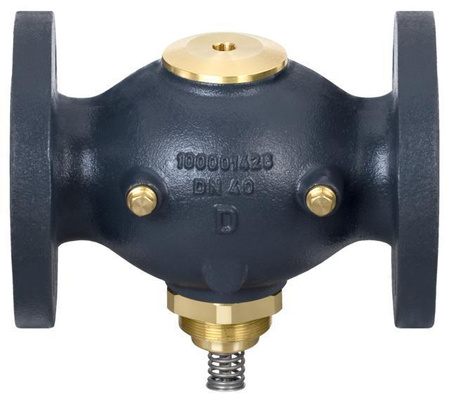

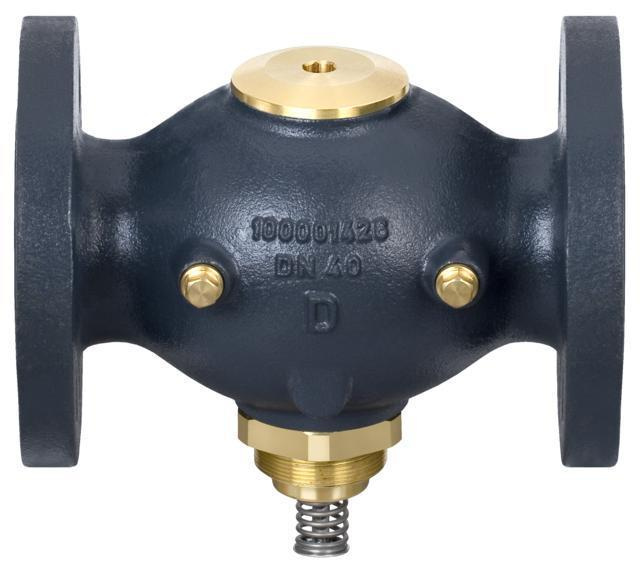

Zawór grzybkowy dwudrogowy Danoss VGF PN25 15/4, kołnierz, montaż na zasilaniu, 065B0780
Zawór regulacyjny dwudrogowy Danfoss VGF PN25 15/4, kołnierzowy, montaż na zasilaniu, 065B0780 to zawór przeznaczony do precyzyjnej regulacji przepływu w instalacjach ciepłowniczych i chłodniczych. Odciążona hydraulicznie konstrukcja o zbliżonej do liniowej charakterystyce regulacyjnej zapewnia stabilną pracę w szerokim zakresie obciążeń oraz dobrą współpracę z siłownikami termicznymi i elektrycznymi.
Specyfikacja
Korpus wykonany jest z żeliwa sferoidalnego, a elementy uszczelniające i cierne dobrano z myślą o długotrwałej stabilności parametrów regulacyjnych. Hydraulicznie odciążony grzybek ogranicza siły działające na trzpień, co ułatwia dobór siłownika i zwiększa odporność układu na wahania różnicy ciśnień. Zawór posiada przyłącza kołnierzowe zgodne z powszechnie stosowanymi standardami i może być montowany w dowolnym położeniu przewodu. Zastosowane materiały są kompatybilne z wodą obiegową oraz mieszaninami wody z glikolem, a sposób prowadzenia przepływu sprzyja stabilności regulacji w układach o zmiennych warunkach pracy.
Dane techniczne
- ciśnienie nominalne: PN 25
- średnica nominalna: DN 15
- wartość Kvs: 4,0 m³/h
- funkcja i wykonanie: zawór regulacyjny, 2-drogowy, normalnie otwarty, odciążenie hydrauliczne tłokiem
- skok: 3 mm
- dopuszczalna różnica ciśnień: do 20 bar
- zakres temperatur medium: 2–150 °C
- zakres pH medium: 7–10
- dopuszczalne czynniki: woda obiegowa oraz wodny roztwór glikolu do 30%
- przyłącza: kołnierzowe PN 25, standard EN 1092-2
- materiały: korpus — żeliwo sferoidalne, gniazdo — stal nierdzewna 1.4571, grzybek — mosiądz DZR CuZn36Pb2As (CW602N), uszczelnienie — EPDM
- współczynnik kawitacji z: 0,6
- maksymalny przeciek: 0,02% Kvs
- liczba króćców: 2
- wersja montażowa: swobodne
- typy połączeń: kołnierzowe
- masa: ~3,93 kg
Zastosowanie
Zawór stosowany jest w węzłach i podstacjach ciepłowniczych, układach przygotowania ciepłej wody użytkowej, pętlach mieszających oraz instalacjach ogrzewania i chłodzenia w budynkach mieszkalnych i obiektach komercyjnych. Zapewnia stabilną regulację przepływu w systemach z dynamicznie zmieniającym się obciążeniem oraz współpracuje z termosiłownikami i siłownikami elektrycznymi w układach automatyki budynkowej.
