Danfoss STM 20-75/5m, 065-0609

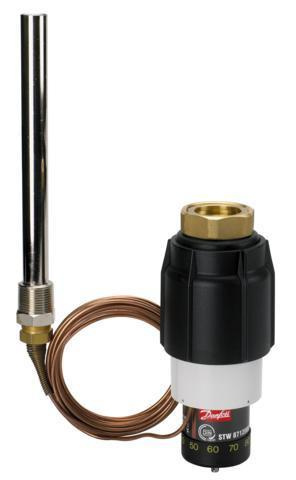

Danfoss STM 20–75/5 m, PN25, 065-0609 to termostatyczny monitor temperatury przeznaczony do instalacji grzewczych i sieci ciepłowniczych. Urządzenie nadzoruje temperaturę medium i oddziałuje na zawór, ograniczając lub odcinając przepływ po przekroczeniu ustawionej wartości. STM działa całkowicie samoczynnie, bez potrzeby zasilania elektrycznego, zapewniając niezawodne zabezpieczenie układu przed przegrzaniem w zadanym zakresie temperatur.
Specyfikacja
Układ czujnik–kapilara–mieszek przekazuje zmianę temperatury medium na przemieszczenie elementu wykonawczego, co powoduje skorygowanie położenia zaworu w kierunku bezpieczeństwa. Zmiana ciśnienia w cieczy roboczej w czujniku zamieniana jest na ruch nastawnika, który przy wzroście temperatury powyżej nastawy powoduje zamykanie zaworu lub ograniczanie przepływu. Rozwiązanie zachowuje stabilność pracy przy wahaniach warunków w sieci i pozwala na bezpośrednią współpracę z zaworami regulacyjnymi Danfoss z rodziny VG/VGF/VGS oraz regulatorami AVT/AVQM/AVQT w roli toru nadzorczego. Czujnik wykonany jest z miedzi o dobrej przewodności cieplnej, co w połączeniu z odpowiednio dobraną stałą czasową umożliwia wiarygodny pomiar i szybką reakcję układu zabezpieczającego. Połączenie z kieszenią pomiarową realizowane jest gwintem zgodnym z normą DIN 2999, co ułatwia montaż w standardowych króćcach. Konstrukcja spełnia wymagania normy DIN EN 14597 dla urządzeń nadzoru temperatury i może pracować w typowym zakresie temperatur otoczenia występującym w węzłach cieplnych oraz pompowniach.Dane techniczne
- typ funkcjonalny – strażnik temperatury (STM, safety temperature monitor)
- klasa ciśnieniowa – PN25
- zakres nastawy temperatury – 20–75°C
- długość czujnika temperatury – 210 mm
- średnica czujnika temperatury – 16 mm
- materiał czujnika – miedź, numer materiału 2.0090
- długość kapilary – 5 m
- materiał rurki impulsowej – miedź, numer materiału 2.0090
- stała czasowa – ok. 100 s
- przyrost Ks – 0,3
- temperatura czynnika na czujniku – maks. 125°C
- temperatura otoczenia pracy – 0–70°C
- podłączenie czujnika – M22×1 / R 3/4 gwint zewnętrzny, zgodny z normą DIN 2999
- wersja montażowa – montaż swobodny (dowolne położenie)
Zastosowanie
Nadzór temperatury i odcięcie lub ograniczenie przepływu w węzłach cieplnych, stacjach wymiennikowych oraz gałęziach instalacji budynkowych w systemach ciepłowniczych i HVAC. Stosowany jako niezależny tor bezpieczeństwa w zespołach z zaworem regulacyjnym i siłownikiem termostatycznym, wszędzie tam, gdzie wymagane jest mechaniczne, samoczynne ograniczenie temperatury medium w zakresie nastaw odpowiednim dla tego wariantu STM.
