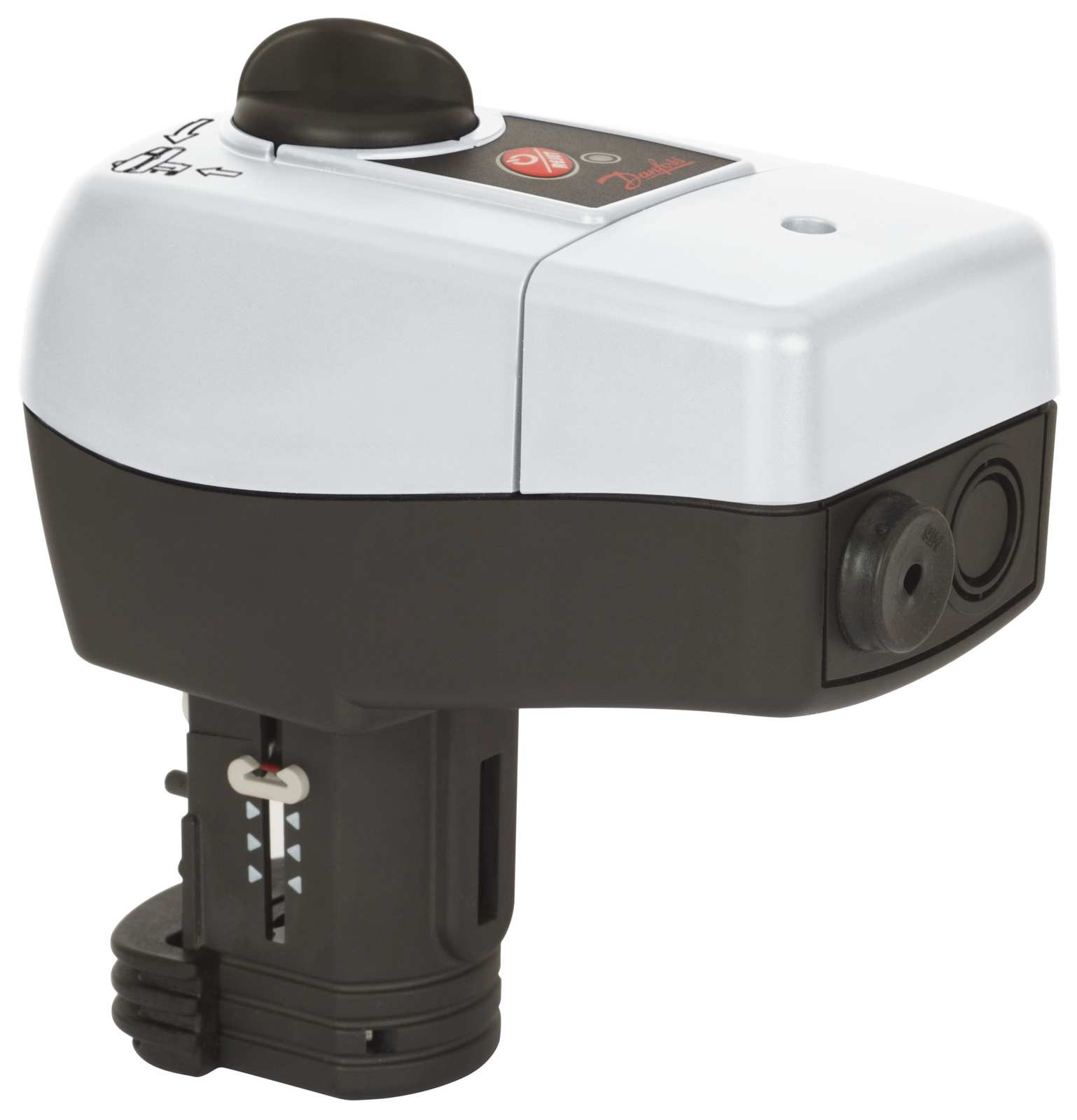

Siłownik elektryczny Danfoss AME 435, 24V AC/DC, 7,5-15s/mm, 20mm, 400N, 082H0161 to zaawansowany napęd liniowy do automatycznego sterowania zaworami regulacyjnymi w instalacjach HVAC. Umożliwia płynną regulację położenia trzpienia na podstawie sygnału z regulatora, zapewniając stabilną pracę układu i łatwą integrację z systemami automatyki budynkowej.
Specyfikacja
Siłownik AME 435 jest przeznaczony do współpracy z dwudrogowymi i trójdrogowymi zaworami grzybkowymi Danfoss serii VRB, VRG, VF, VL (do DN 80) oraz z wybranymi zaworami regulacyjno-równoważącymi AB-QM (DN 40-100) i AHQM. Konstrukcja napędu opiera się na silniku elektrycznym, przekładni zębatej oraz liniowo prowadzonym trzpieniu, co pozwala na przenoszenie znacznej siły domykającej (400 N) przy stabilnej pracy w pełnym zakresie skoku. Wbudowany pozycjoner analizuje sygnał sterujący z regulatora nadrzędnego i porównuje go z aktualnym położeniem trzpienia, korygując ruch napędu. Zgodnie z najnowszymi standardami, siłownik obsługuje zarówno sterowanie analogowe, jak i sterowanie trójpunktowe, co pozwala na bezproblemową współpracę z niezwykle szeroką gamą regulatorów. Zestaw przełączników DIP umieszczony pod pokrywą umożliwia szczegółową konfigurację parametrów pracy: wybór typu i zakresu sygnału wejściowego, kierunku działania, a także prędkości przestawiania (7,5 lub 15 s/mm). Ogromną zaletą modelu AME 435 jest wbudowana funkcja przeciwoscylacyjna, która po wykryciu wahań sygnału sterującego automatycznie redukuje oscylacje harmoniczne, zwiększając żywotność zaworu i siłownika oraz poprawiając efektywność energetyczną układu. Dodatkowo napęd umożliwia zmianę charakterystyki przepływu przez zawór (z liniowej na stałoprocentową i odwrotnie). Funkcja samoczynnego dopasowania skoku rozpoznaje położenia krańcowe zaworu i zapisuje je w pamięci, dzięki czemu kolejne cykle pracy realizowane są w rzeczywistym zakresie roboczym armatury. Układ elektroniczny posiada również zabezpieczenie przeciążeniowe, które wyłącza napęd w przypadku nadmiernego oporu ruchu. Na obudowie siłownika znajduje się dwukolorowa dioda LED sygnalizująca stan pracy oraz zewnętrzny przycisk STAND-BY/RESET, który umożliwia szybkie uruchomienie kalibracji lub zatrzymanie napędu bez odłączania zasilania. Konstrukcja jest bezobsługowa, a ręczny mechanizm nastawczy (pokrętło na obudowie) ułatwia rozruch, odpowietrzanie i diagnostykę instalacji.
Dane techniczne
- typ siłownika: elektryczny, liniowy, bez funkcji bezpieczeństwa
- typ sygnału sterującego: analogowy lub trójpunktowy
- zasilanie: 24 V AC/DC, tolerancja ±10%
- częstotliwość zasilania: 50/60 Hz
- pobór mocy: 5 W (4,5 VA)
- siła zamykająca: 400 N
- maksymalny skok roboczy trzpienia: 20 mm
- prędkość przestawiania: 7,5 lub 15 s/mm (wybierana przełącznikiem DIP)
- funkcja bezpieczeństwa: brak
- maksymalna temperatura czynnika w zaworze: 130 °C
- zakres temperatury otoczenia podczas pracy: od 0 do 55 °C
- zakres temperatury transportu i magazynowania: od -40 do 70 °C
- dopuszczalna wilgotność otoczenia: do 95% wilgotności względnej, bez kondensacji
- stopień ochrony obudowy: IP 54
- klasa ochrony elektrycznej: II
- sygnał sterujący wejściowy: napięciowy 0-10 V (2-10 V), prądowy 0-20 mA (4-20 mA) oraz sygnał trójpunktowy
- impedancja wejścia napięciowego: 95 kΩ
- impedancja wejścia prądowego: 500 Ω
- sygnał zwrotny położenia: sygnał napięciowy 0-10 V (2-10 V)
- funkcje konfiguracyjne: wybór zakresu sygnału, kierunku działania, prędkości przestawiania, charakterystyki przepływu, funkcji przeciwoscylacyjnej oraz rodzaju sygnału napięciowego, prądowego lub trójpunktowego za pomocą przełączników DIP
- obsługa ręczna: tak (za pomocą wbudowanego pokrętła na obudowie)
Zastosowanie
Siłownik AME 435 przeznaczony jest do precyzyjnego sterowania zaworami regulacyjnymi w wodnych instalacjach grzewczych i chłodniczych, w szczególności w obiegach z zaworami grzybkowymi w węzłach cieplnych, centralach klimatyzacyjnych oraz rozdzielaczach obiegów końcowych. Stosowany jest tam, gdzie wymagane jest płynne dopasowanie przepływu do zmiennego obciążenia cieplnego oraz stała kontrola położenia zaworu z poziomu systemu automatyki. Typowe obszary użycia obejmują instalacje w budynkach mieszkalnych wielorodzinnych, obiektach użyteczności publicznej, budynkach biurowych, obiektach komercyjnych oraz zakładach przemysłowych. Siłownik może sterować zaworami odpowiedzialnymi za regulację temperatury zasilania obiegów grzewczych, parametrami czynnika w obiegach chłodniczych, jak również przepływem przez wymienniki płytowe i mieszające układy rozdzielcze. Dzięki obsłudze sygnałów analogowych oraz trójpunktowych AME 435 nadaje się do zastosowań, w których oprócz precyzyjnej regulacji wymagane jest zapewnienie wysokiej stabilności parametrów pracy i możliwości bezproblemowej integracji z szeroką gamą regulatorów. Zintegrowany sygnał zwrotny położenia umożliwia pełną współpracę z systemami BMS i SCADA, pozwalając na monitorowanie aktualnego stopnia otwarcia zaworu, rejestrację stanów pracy oraz realizację zaawansowanych strategii sterowania (w tym wykorzystanie algorytmu przeciwoscylacyjnego do wydłużenia żywotności armatury).
