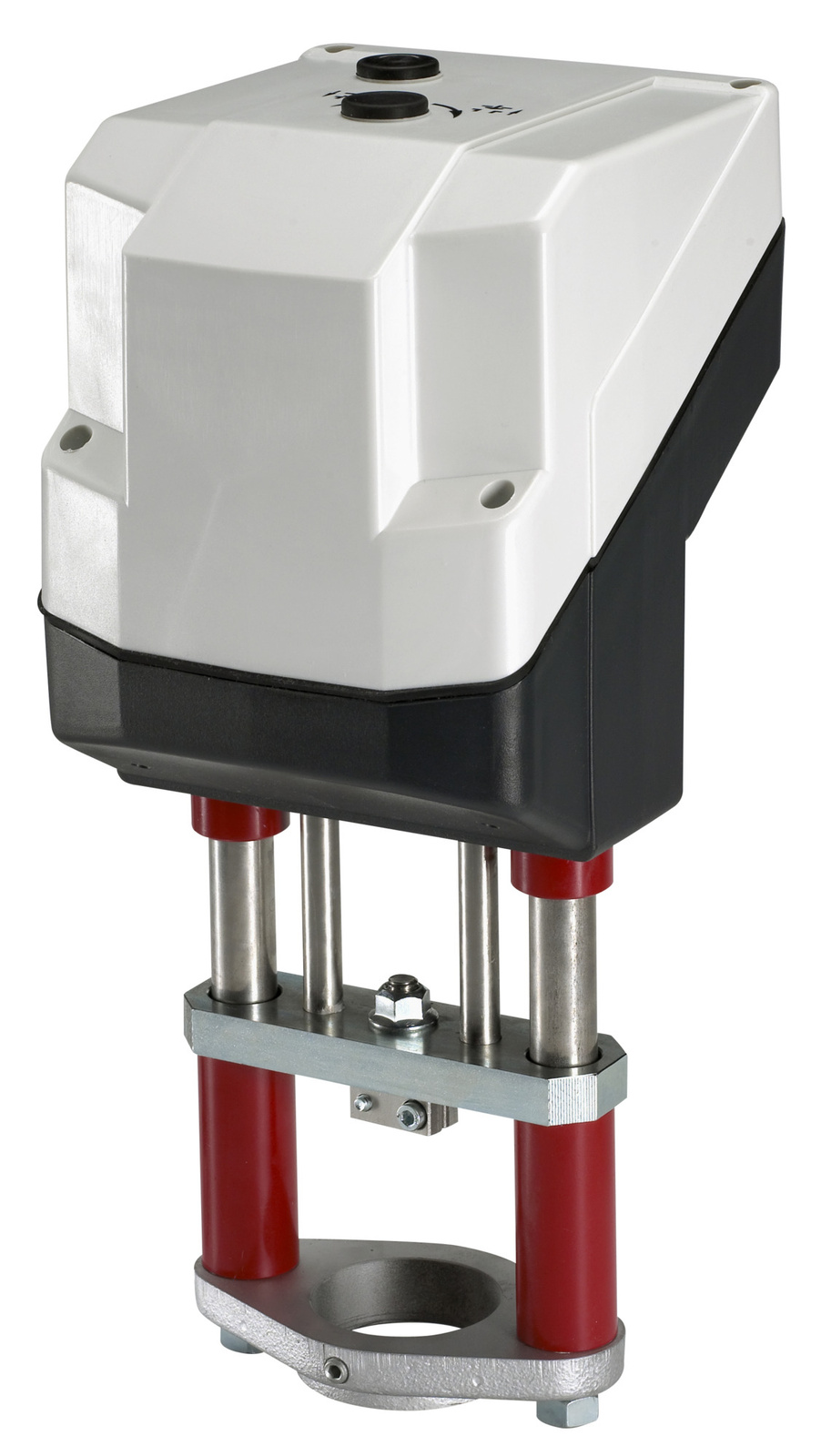

Siłownik Danfoss AMV 86/24V, 3s/mm, sygnał 3-pkt, 082G1460
Siłownik Danfoss AMV 86/24V, 3 s/mm, sygnał 3-pkt, 082G1460 to elektromechaniczny napęd liniowy przeznaczony do automatyzacji zaworów regulacyjnych w instalacjach HVAC, ciepłowniczych oraz w układach wymagających pewnego i szybkiego przestawiania grzybka zaworu. Konstrukcja siłownika zapewnia stabilny docisk do gniazda zaworu i umożliwia pracę w systemach, w których priorytetem jest utrzymanie parametrów medium i bezpieczeństwo pracy instalacji. Siłownik współpracuje z zaworami Danfoss stosowanymi m.in. w podstacjach, węzłach cieplnych oraz instalacjach parowych i grzewczych.
Specyfikacja
Siłownik stanowi kompletny zespół napędowy z silnikiem elektrycznym, przekładnią oraz mechanizmem przetwarzającym ruch obrotowy na liniowy przesuw trzpienia. Obudowa o stopniu szczelności dostosowanym do typowych pomieszczeń technicznych chroni elementy robocze przed zapyleniem i zawilgoceniem, a klasa ochrony elektrycznej odpowiednia dla wersji 24 V pozwala na bezpieczną eksploatację w instalacjach budynkowych. Sterowanie trójpunktowe umożliwia współpracę z szeroką gamą regulatorów i automatyką nadrzędną, zapewniając precyzyjne domykanie i otwieranie zaworu. Wbudowana obsługa ręczna pozwala na ustawienie położenia zaworu podczas uruchomienia lub serwisu, bez konieczności zasilania. Zastosowany napęd zapewnia wysoką siłę liniową, dzięki czemu siłownik może pracować z zaworami o większych średnicach i w instalacjach o podwyższonych wymaganiach co do szczelności zamknięcia.
Dane techniczne
- zasilanie: 24 V AC, 50/60 Hz
- typ sygnału sterującego: 3-punktowy
- siła robocza: 5000 N
- skok roboczy: 40 mm
- prędkość przestawiania: 3 s/mm
- pobór mocy: 24 W
- stopień ochrony obudowy: IP54
- klasa ochrony elektrycznej: III
- temperatura otoczenia podczas pracy: 0…55°C
- temperatura przechowywania: -40…70°C
- obsługa ręczna: tak
- funkcja bezpieczeństwa: brak
- typ prędkości: szybki
Zastosowanie
Siłownik Danfoss AMV 86/24V, 3 s/mm, sygnał 3-pkt przeznaczony jest do napędu zaworów regulacyjnych w instalacjach ogrzewania wodnego, chłodzenia oraz węzłach cieplnych, w których wymagane jest niezawodne domknięcie zaworu przy zmiennych warunkach pracy. Może być stosowany w automatyce budynkowej do sterowania przepływem przez wymienniki ciepła, centrale wentylacyjne, układy ciepłej wody użytkowej oraz w instalacjach przemysłowych, w których stosuje się zawory dedykowane do pracy na mediach grzewczych i parowych. Sprawdza się zarówno w nowych układach, jak i przy modernizacji istniejących instalacji, w których wymagane jest zastosowanie siłownika o dużej sile liniowej i sterowaniu trójpunktowym.
