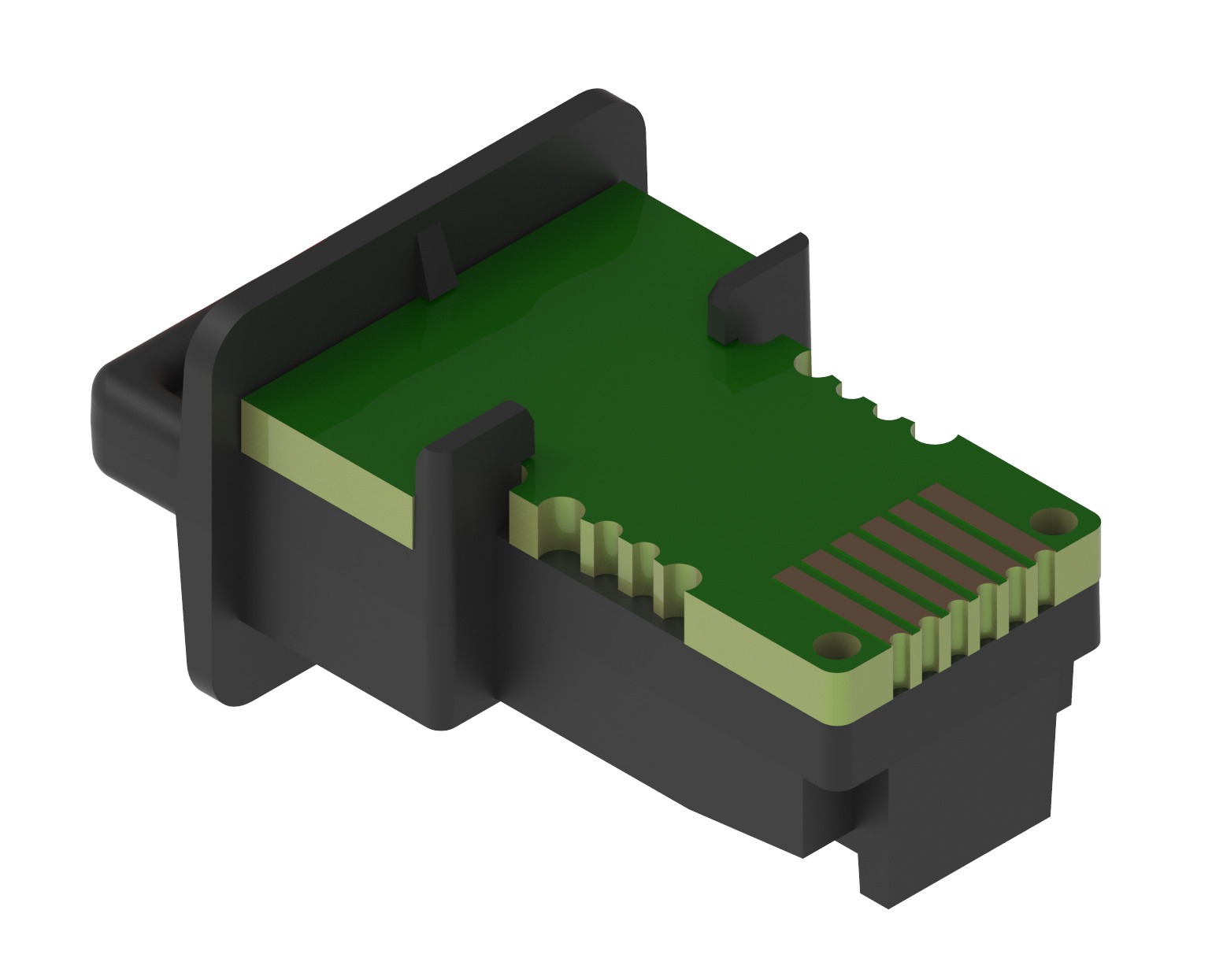

Danfoss KLUCZ APLIKACJI ECL A390, 087H3815
Danfoss KLUCZ APLIKACJI ECL A390, 087H3815, to nośnik USB zawierający kompletną aplikację do natychmiastowego załadowania do regulatorów Danfoss ECL Comfort. Aplikacja A390 jest przeznaczona do rozbudowanych węzłów i instalacji, w których jeden regulator ma sterować TRZEMA obiegami ogrzewania/chłodzenia (3 × SC/IC) oraz przygotowaniem ciepłej wody użytkowej w zasobniku. Dzięki temu uruchomienie regulatora sprowadza się do włożenia klucza do gniazda i wyboru wariantu aplikacji, bez ręcznego programowania wszystkich parametrów i schematów.
Specyfikacja
Klucz współpracuje bezpośrednio z gniazdem aplikacji w sterownikach ECL Comfort – z niego pobiera zasilanie i do niego przekazuje zapisany zestaw danych. Nie wymaga dodatkowego okablowania ani konfiguracji sprzętowej. Po włożeniu sterownik rozpoznaje typ A390 i udostępnia w menu warianty aplikacji obejmujące 3 obiegi grzewcze/chłodnicze oraz 1 obieg CWU (ładowanie zasobnika, system „hot-water storage tank”, bez układu przepływowego). Dane w kluczu obejmują strukturę aplikacji, wymagane sygnały z czujników, języki oraz fabryczne nastawy i limity, co ułatwia pierwsze uruchomienie i późniejszy serwis. Aplikacja przewiduje możliwość sterowania 3 zaworami regulacyjnymi i maks. 5 pompami, co odpowiada typowej konfiguracji większych węzłów budynkowych.
Kompatybilność z regulatorami Danfoss ECL
A390 jest aplikacją z grupy ECL Application Keys i jest przeznaczona do załadowania w sterownikach ECL Comfort 310/310B; w części ofert produkt opisany jest ogólnie jako „ECL application key A390” bez wskazania 210, jednak wariant 087H3815 jest standardowo oferowany dla ECL 310.
Dane techniczne
- typ klucza aplikacji: A390
- liczba obiegów grzewczych/chłodniczych: 3 (3 × weather compensation / heating-cooling control)
- liczba obiegów CWU: 1 (ładowanie zasobnika, „hot-water storage tank system”; brak CWU przepływowej)
- liczba zaworów regulacyjnych: do 3
- liczba pomp: do 5
- przeznaczenie: instalacje HVAC i węzły ciepłownicze z trzema strefami CO / CO+chłodzenie oraz z przygotowaniem CWU
- kompatybilne regulatory: ECL Comfort 310 / 310B
- sposób podłączenia: bezpośrednie włożenie do gniazda klucza w sterowniku ECL
- rodzaj danych: zapisane parametry aplikacji, schematy hydrauliczne, wymagane czujniki, języki, nastawy fabryczne
- zgodność: EU RoHS – tak (z wyjątkami); brak baterii
Zastosowanie
Klucz aplikacji ECL A390, 087H3815, jest przeznaczony do większych węzłów budynkowych i sieciowych, w których w jednym sterowniku trzeba zrealizować trzy niezależne obiegi ogrzewania/chłodzenia (np. grzejniki, podłogówka, nagrzewnica wentylacyjna) oraz centralne przygotowanie ciepłej wody użytkowej w zbiorniku. Umożliwia szybkie i powtarzalne uruchomienie kilku szaf automatyki w identycznej konfiguracji, ułatwia serwis (odtworzenie aplikacji po wymianie sterownika) i ogranicza ryzyko błędów przy ręcznym wpisywaniu dużej liczby parametrów.
