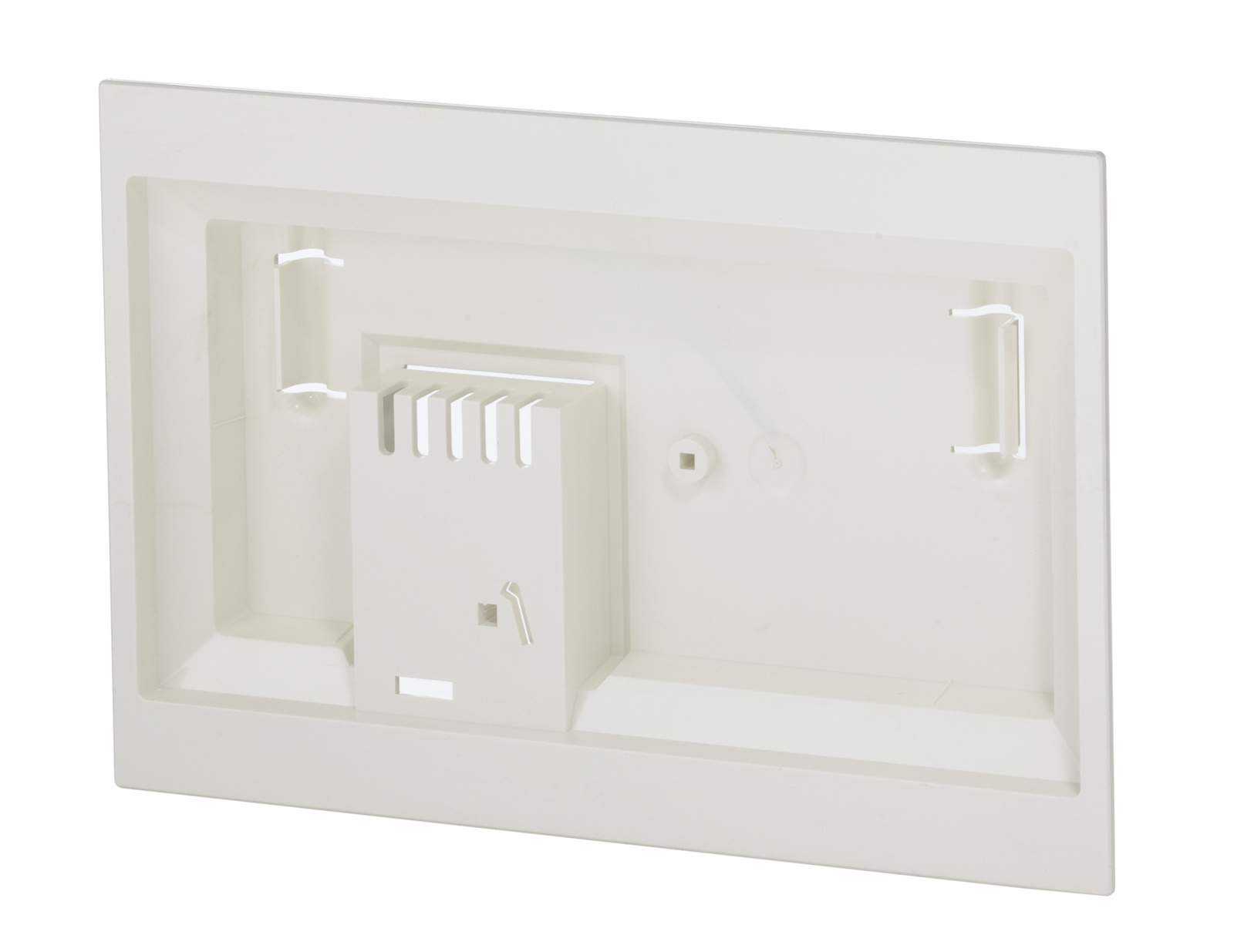

Ramka Danfoss do montażu ECA 30/ 31 w płycie frontowej, 087H3236
Ramka Danfoss do montażu ECA 30/31 w płycie frontowej to element zabudowy przeznaczony do osadzenia zdalnych paneli/pilotów ECA 30 i ECA 31 w otworze w drzwiach szafy, tablicy sterowniczej lub płycie czołowej. Umożliwia wykonanie estetycznego, równego zlicowania urządzenia z frontem oraz jego unieruchomienie od strony wnętrza szafy. Ramka stanowi akcesorium dedykowane do systemów regulacyjnych Danfoss ECL/ECA i odpowiada wymiarom wycięcia opisanym w dokumentacji sterowników.
Specyfikacja
Ramka jest częścią zestawu montażowego przeznaczonego specjalnie do modułów ECA 30 oraz ECA 31, dzięki czemu zapewnia prawidłowe podparcie obudowy i właściwe dociśnięcie panelu do płyty frontowej. Montaż odbywa się w przygotowanym wcześniej wycięciu w płycie, do którego wstawia się ramkę, a następnie od strony wewnętrznej mocuje elementem dociskowym/kątownikiem przewidzianym w instrukcji instalacyjnej. Takie rozwiązanie pozwala na montaż urządzenia w szafach automatyki, w drzwiach węzłów cieplnych oraz w panelach ściennych, w których wymagane jest czołowe umieszczenie panelu operatorskiego. Ramka dopasowana jest do formatów stosowanych w serii ECL Comfort, co zapewnia zgodność wymiarową z wycięciem panelowym podane w dokumentacji Danfoss. Konstrukcja bazuje na lekkim, odpornym na korozję materiale stosowanym w akcesoriach montażowych Danfoss i jest dostosowana do eksploatacji w typowym zakresie temperatur dla urządzeń regulacyjnych. W zestawie przewidziano sposób mocowania opisany w instrukcji instalacji ECA 30/31, co ułatwia szybkie wykonanie zabudowy przez instalatora.
Dane techniczne
- przeznaczenie: montaż frontowy panelów Danfoss ECA 30 i ECA 31
- typ montażu: w wycięciu płyty czołowej/panelu
- format frontu: 144 × 96 mm
- wymiary wycięcia montażowego: 139 × 93 mm
- sposób mocowania: ramka od strony zewnętrznej, element dociskowy od strony wewnętrznej
- kompatybilność: systemy regulacyjne Danfoss ECL Comfort z pilotem ECA 30/31
- materiał: tworzywo/metal akcesoryjny do urządzeń regulacyjnych Danfoss
- miejsce zabudowy: drzwi szafy, płyta frontowa, panel ścienny
- wyposażenie: element ramki do panelu ECA 30/31 zgodnie z instrukcją producenta
Zastosowanie
Ramka przeznaczona jest do sytuacji, w których moduł ECA 30 lub ECA 31 ma być dostępny z zewnątrz szafy lub ściany, ale jednocześnie powinien być zamocowany w sposób stabilny i równy z powierzchnią frontu. Stosuje się ją w węzłach cieplnych, rozdzielniach HVAC, szafach automatyki w instalacjach grzewczych i chłodniczych, w maszynowniach oraz w obiektach użyteczności publicznej, gdzie regulator musi być czytelny i dostępny dla obsługi. Ramka ułatwia też modernizacje i doposażenia istniejących szaf – można ją zamontować w już wyciętym otworze o wymiarach podanych przez Danfoss i wstawić do niego pilot ECA 30/31 bez wykonywania obudowy niestandardowej. Dzięki ujednoliconym wymiarom ramka pozwala zachować jednolity wygląd czoła szafy i zapewnia właściwe podparcie panelu w trakcie eksploatacji.
