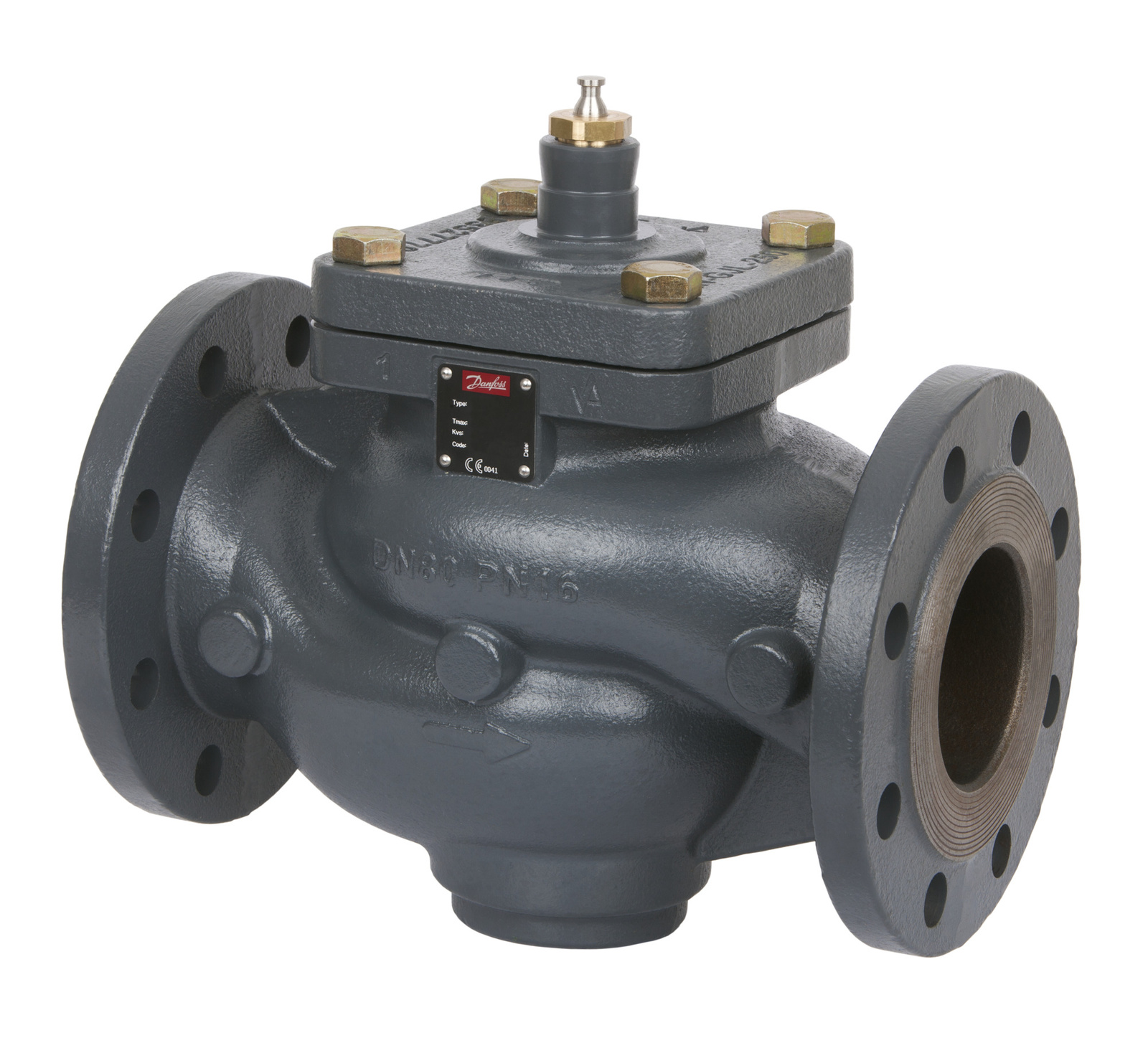

Zawór regulacyjny grzybkowy Danfoss VFM 2 DN250 kvs 900 PN16, 065B3506
Zawór regulacyjny grzybkowy Danfoss VFM 2 DN250 kvs 900 PN16, 065B3506 to zawór przeznaczony do regulacji przepływu w układach ciepłowniczych i chłodniczych oraz w systemach ciepłownictwa i chłodu sieciowego. Konstrukcja grzybkowa oraz charakterystyka zbliżona do liniowej zapewniają stabilne sterowanie w szerokim zakresie obciążeń i poprawną współpracę z siłownikami stosowanymi w automatyce Danfoss.
Specyfikacja
Korpus wykonany z żeliwa szarego EN-GJL-250 (GG-25), odpowiedniego dla PN16, zapewnia wysoką wytrzymałość mechaniczną i odporność na zmienne warunki pracy zaworów dużych średnic. Elementy regulacyjne i uszczelniające dobrano pod kątem długotrwałej stabilności parametrów oraz odporności na działanie wody sieciowej i roztworów glikolu. Grzybek prowadzący w gnieździe ze stali nierdzewnej zapewnia powtarzalność charakterystyki oraz umożliwia współpracę z elektrycznymi siłownikami z serii AME/AMV dla DN 150–250. Zawór jest normalnie otwarty, przystosowany do pracy z wodą obiegową oraz wodnym roztworem glikolu. Przyłącza kołnierzowe zgodne z EN 1092-2 ułatwiają montaż i serwis w dużych przekrojach rurociągów.Dane techniczne
- ciśnienie nominalne: PN 16
- średnica nominalna: DN 250
- wartość Kvs: 900 m³/h
- funkcja i wykonanie: zawór regulacyjny, 2-drogowy, normalnie otwarty, konstrukcja grzybkowa, do współpracy z siłownikami Danfoss
- skok: 50 mm
- dopuszczalna różnica ciśnień: do 5 bar
- zakres temperatur medium: 2…150 °C
- zakres pH medium: 7–10
- dopuszczalne czynniki: woda sieciowa do ciepłownictwa i chłodnictwa, wodny roztwór glikolu do 50%
- przyłącza: kołnierze PN 16 zgodne z EN 1092-2
- materiały: korpus — żeliwo szare EN-GJL-250 (GG-25); gniazdo, trzpień i elementy przepływowe — stal nierdzewna 1.4571; uszczelnienie — EPDM
- współczynnik kawitacji z: ok. 0,3
- maksymalny przeciek: ≤ 0,03% Kvs
- liczba króćców: 2
- wersja montażowa: kołnierzowa
- typ połączeń: kołnierz
- masa: ok. 370 kg
Zastosowanie
Zawór znajduje zastosowanie w węzłach i podstacjach ciepłowniczych, w centralach i układach chłodu sieciowego, w dużych wymiennikowniach oraz instalacjach ogrzewania i chłodzenia w obiektach komercyjnych i przemysłowych, gdzie wymagany jest duży przepływ przy zachowaniu dobrej sterowalności. Dzięki połączeniom kołnierzowym i dużemu skokowi trzpienia jest rekomendowany na odcinkach instalacji wymagających stabilności połączenia i łatwego dostępu serwisowego.
