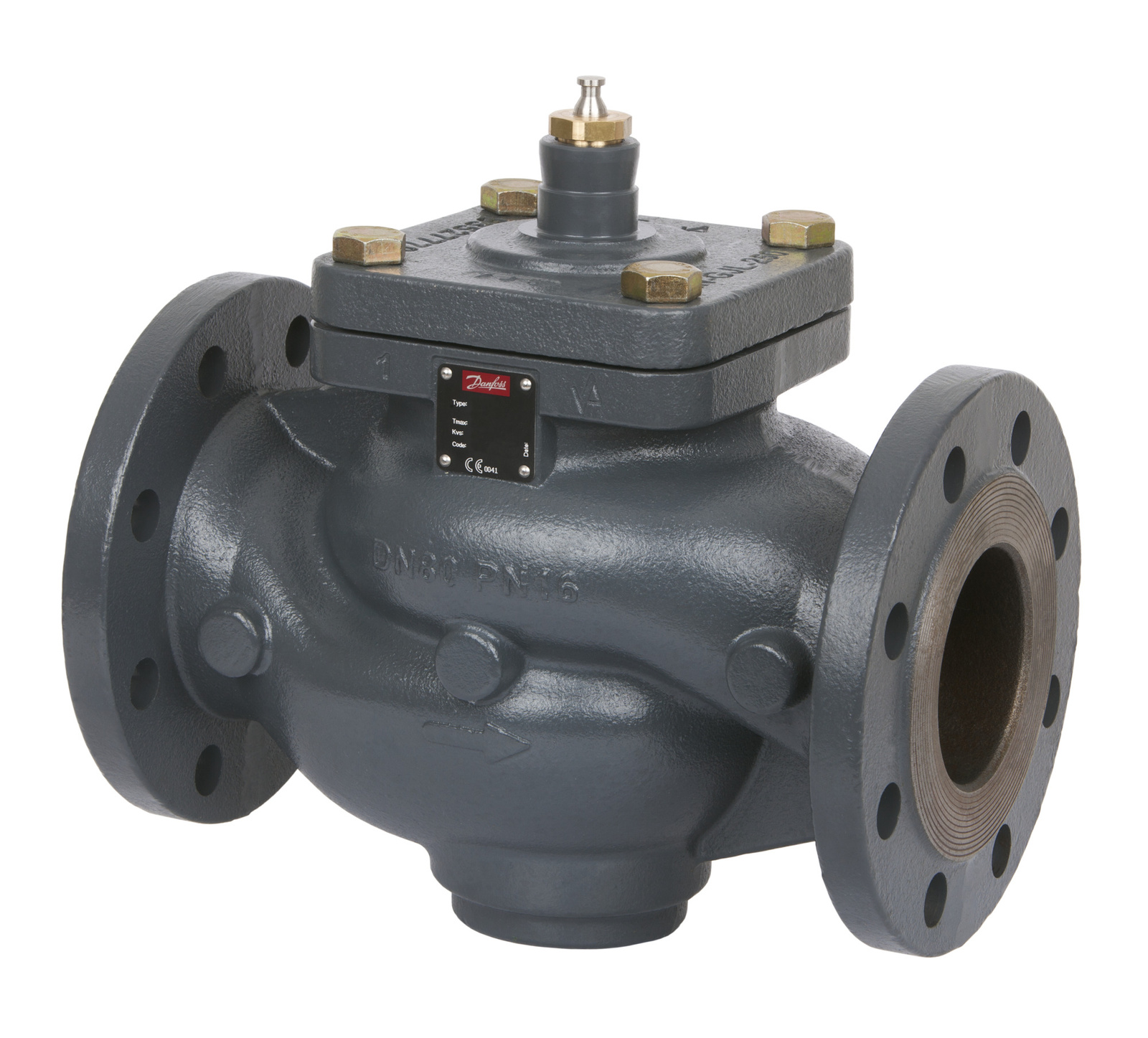

Zawór regulacyjny grzybkowy Danfoss VFM 2 DN200 kvs 630 PN16, 065B3505
Zawór regulacyjny grzybkowy Danfoss VFM 2 DN200 kvs 630 PN16, 065B3505 to zawór przeznaczony do regulacji przepływu w układach ciepłowniczych i chłodniczych oraz w systemach ciepła/chłodu sieciowego. Konstrukcja grzybkowa oraz charakterystyka zbliżona do liniowej zapewniają stabilne sterowanie w szerokim zakresie obciążeń i poprawną współpracę z siłownikami.
Specyfikacja
Korpus wykonany z żeliwa szarego EN-GJL-250 (GG-25), odpowiedniego dla klasy PN16, zapewnia wysoką wytrzymałość mechaniczną oraz odporność na zmienne warunki pracy zaworów dużych średnic. Elementy regulacyjne i uszczelniające dobrano pod kątem długotrwałej stabilności parametrów. Grzybek prowadzony w gnieździe ze stali nierdzewnej ogranicza zużycie i poprawia powtarzalność nastaw. Zawór jest normalnie otwarty, przystosowany do pracy z wodą sieciową oraz wodnymi roztworami glikolu. Przyłącza kołnierzowe zgodne z EN 1092-2 ułatwiają montaż i serwis w rurociągach dużych średnic.
Dane techniczne
- ciśnienie nominalne: PN 16
- średnica nominalna: DN 200
- wartość Kvs: 630 m³/h
- funkcja i wykonanie: zawór regulacyjny, 2-drogowy, normalnie otwarty, konstrukcja grzybkowa
- skok: 50 mm
- dopuszczalna różnica ciśnień: do 7 bar
- zakres temperatur medium: 2–150 °C
- zakres pH medium: 7–10
- dopuszczalne czynniki: woda sieciowa do ciepłownictwa i chłodnictwa, wodny roztwór glikolu do 30%
- przyłącza: kołnierze PN16 zgodne z EN 1092-2
- materiały: korpus — żeliwo szare EN-GJL-250 (GG-25); gniazdo — stal nierdzewna 1.4571; grzybek — stal nierdzewna prowadząca w gnieździe; uszczelnienie — EPDM
- współczynnik kawitacji z: 0,3
- maksymalny przeciek: 0,03–0,05% Kvs (typowo 0,03% dla VFM 2)
- liczba króćców: 2
- wersja montażowa: kołnierzowa
- typ połączeń: kołnierz
- masa: ok. 230 kg
Zastosowanie
Zawór znajduje zastosowanie w węzłach i podstacjach ciepłowniczych, centralach chłodu, dużych wymiennikowniach oraz instalacjach ogrzewania i chłodzenia w obiektach komercyjnych i przemysłowych. Dzięki połączeniom kołnierzowym i dużemu skokowi trzpienia jest szczególnie rekomendowany wszędzie tam, gdzie wymagana jest stabilność połączenia, wysoka powtarzalność parametrów regulacyjnych oraz wygodny dostęp serwisowy.
