Specyfikacja

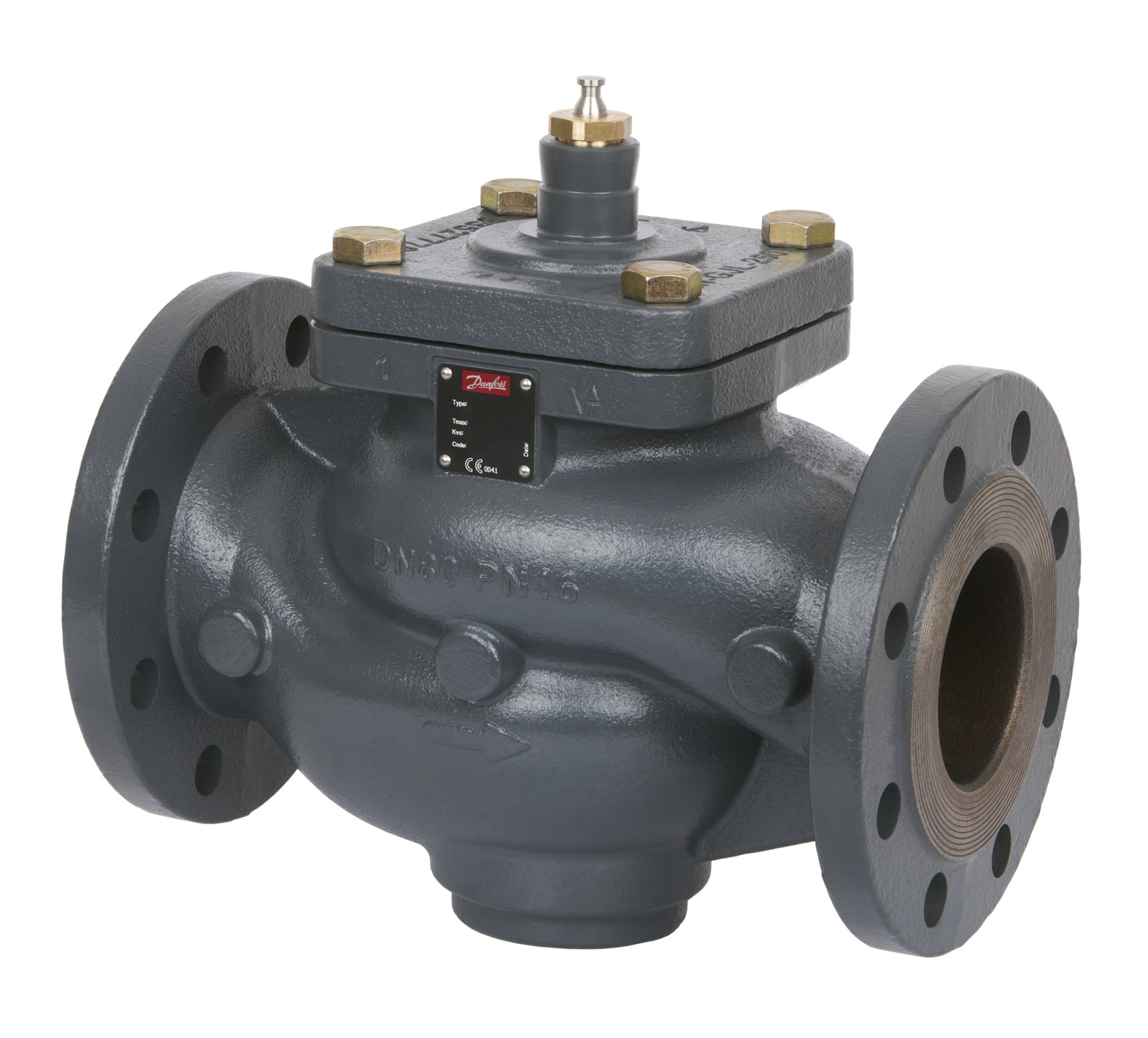

Korpus wykonany z żeliwa szarego EN-GJL-250 (GG-25), dostosowany do klasy ciśnieniowej PN16, zapewnia odpowiednią sztywność i odporność na obciążenia występujące w rurociągach średnich średnic. Elementy regulacyjne i uszczelniające dobrano pod kątem długotrwałej stabilności parametrów oraz odporności na media wodne i mieszaniny wody z glikolem. Grzybek prowadzony w gnieździe ze stali nierdzewnej ogranicza zużycie i poprawia powtarzalność charakterystyki regulacyjnej. Zawór jest normalnie otwarty, przystosowany do pracy z wodą sieciową oraz wodnymi roztworami glikolu. Przyłącza kołnierzowe zgodne z EN 1092-2 umożliwiają pewny montaż i wygodny serwis.
Dane techniczne
- ciśnienie nominalne: PN 16
- średnica nominalna: DN 125
- wartość Kvs: 250 m³/h
- funkcja i wykonanie: zawór regulacyjny, 2-drogowy, normalnie otwarty, konstrukcja grzybkowa
- skok: 30 mm
- dopuszczalna różnica ciśnień: do 10 bar
- zakres temperatur medium: 2–150 °C
- zakres pH medium: 7–10
- dopuszczalne czynniki: woda sieciowa do ciepłownictwa i chłodnictwa, wodny roztwór glikolu do 30%
- przyłącza: kołnierze PN16 zgodne z EN 1092-2
- materiały: korpus — żeliwo szare EN-GJL-250 (GG-25); gniazdo — stal nierdzewna 1.4571; grzybek — stal nierdzewna prowadząca w gnieździe; uszczelnienie — EPDM
- współczynnik kawitacji z: 0,3
- maksymalny przeciek: 0,03–0,05% Kvs (typowo 0,03%)
- liczba króćców: 2
- wersja montażowa: kołnierzowa
- typ połączeń: kołnierz
- masa: ok. 120 kg
Zastosowanie
Zawór znajduje zastosowanie w węzłach i podstacjach ciepłowniczych, wymiennikowniach, instalacjach chłodu oraz w systemach ogrzewania i chłodzenia w obiektach komercyjnych i przemysłowych. Dzięki połączeniom kołnierzowym oraz prowadzeniu grzybka w gnieździe jest polecany tam, gdzie wymagana jest powtarzalność parametrów regulacyjnych, sztywne mocowanie oraz możliwość okresowego serwisu bez utraty szczelności połączenia.
