Zawór kulowy Danfoss JIP - FF kołnierz do zabudowy napędu, DN 450 PN 25, 065N0379

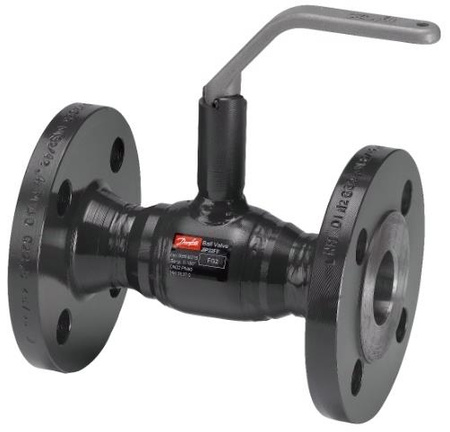

Zawór kulowy Danfoss JIP-FF, kołnierz/kołnierz, DN 450, PN 25, z kołnierzem do zabudowy napędu to przemysłowy zawór odcinający z pełnym przelotem przeznaczony do pracy w sieciach ciepłowniczych, rozbudowanych instalacjach grzewczych i chłodniczych oraz w układach przesyłu mediów wodnych, w których wymagana jest armatura kołnierzowa o podwyższonym dopuszczalnym ciśnieniu roboczym przy dużej średnicy nominalnej. Konstrukcja zaworu oparta jest na stalowym korpusie kołnierzowym oraz kuli obracanej na trzpieniu o 90°, co umożliwia szybkie i szczelne odcięcie przepływu. Zintegrowany górny kołnierz napędowy umożliwia bezpośredni montaż napędu obrotowego – elektrycznego lub pneumatycznego – bez stosowania elementów pośrednich, co pozwala włączyć zawór w system automatyki i zdalnego sterowania instalacją.
Specyfikacja
Korpus zaworu wykonany jest ze stali przeznaczonej do pracy w instalacjach ciepłowniczych i zabezpieczony powłoką antykorozyjną, dzięki czemu może być montowany w węzłach cieplnych, komorach sieciowych, rozdzielniach HVAC oraz innych pomieszczeniach technicznych. Element zamykający stanowi kula o pełnym przelocie, co ogranicza straty ciśnienia i zapewnia przepływ medium zbliżony do przepływu w odcinku prostym rurociągu, także przy pracy w klasie ciśnienia PN 25. Gniazda uszczelniające wykonane są z PTFE z wypełnieniem, dobranym do typowych temperatur i obciążeń roboczych występujących w instalacjach ciepłowniczych i chłodniczych. Trzpień zaworu uszczelniony jest wielostopniowo w układzie PTFE/grafit, co zapewnia szczelność zewnętrzną podczas długotrwałej eksploatacji oraz przy zmiennych parametrach medium. Kołnierz napędowy wykonany w standardzie stosowanym w armaturze ciepłowniczej umożliwia szybkie dołączenie napędu obrotowego o odpowiednim momencie, co jest istotne dla zaworów o dużych średnicach. Zawór pracuje w układzie ćwierćobrotowym (0–90°), co upraszcza sterowanie i pozwala na jednoznaczną sygnalizację położenia.
Dane techniczne
- średnica nominalna: DN 450
- ciśnienie nominalne: PN 25
- przelot: pełny (full bore)
- przyłącza: kołnierz/kołnierz, wykonanie PN 25, zgodne z typowymi normami kołnierzowymi dla armatury przemysłowej
- kąt obrotu kuli: 90°
- materiał korpusu: stal do instalacji ciepłowniczych i chłodniczych, z zabezpieczeniem antykorozyjnym
- materiał kuli: stal nierdzewna
- materiał gniazd: PTFE z wypełnieniem
- uszczelnienie trzpienia: PTFE/grafit, wielostopniowe
- medium robocze: woda grzewcza, woda chłodnicza, roztwory glikolu oraz inne media obojętne dopuszczone do stosowania w armaturze stalowej
Zastosowanie
Zawór kulowy tej serii przeznaczony jest do odcinania lub przełączania przepływu w magistralach i odcinkach rozdzielczych sieci ciepłowniczych, w dużych instalacjach HVAC, w obiegach chłodniczych oraz w układach wody lodowej, w których wymagana jest armatura kołnierzowa o niewielkich stratach ciśnienia i jednocześnie o podwyższonym dopuszczalnym ciśnieniu roboczym. Kołnierz do zabudowy napędu umożliwia pełną integrację zaworu z systemami automatyki w węzłach cieplnych, stacjach wymiennikowych, rozdzielniach budynków użyteczności publicznej, w obiektach komercyjnych i przemysłowych oraz w energetyce cieplnej, gdzie konieczne jest pewne i zdalne zamknięcie przewodu o dużej średnicy. Zawór może być stosowany jako podstawowy element odcinający przed wymiennikami ciepła, filtrami, pompami o dużej wydajności oraz aparaturą pomiarową w instalacjach, w których wymagana jest niezawodna, kołnierzowa armatura odcinająca z możliwością automatyzacji w klasie PN 25 dla średnic z zakresu DN 450.
