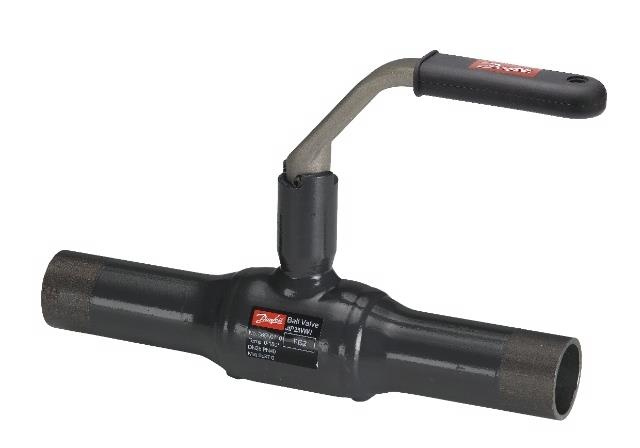

Zawór kulowy Danfoss JIP - WW do spawania z kołnierzem do zabudowy napędu, DN 600 PN 25, 065N0187

Zawór kulowy Danfoss JIP - WW do spawania z kołnierzem do zabudowy napędu, DN 600 PN 25, 065N0187 to zawór odcinający z pełnym przelotem przeznaczony do pracy w sieciach ciepłowniczych, dużych instalacjach grzewczych i chłodniczych oraz w układach przesyłu mediów wodnych, w których wymagane jest trwałe wspawanie w rurociąg, możliwość automatyzacji oraz podwyższone ciśnienie robocze. Konstrukcja zaworu opiera się na stalowym korpusie spawanym oraz kuli obracanej o 90° na trzpieniu, co zapewnia szybkie i szczelne odcięcie przepływu również w przewodach o bardzo dużej średnicy. Zintegrowany kołnierz napędowy umożliwia zastosowanie napędów obrotowych bez potrzeby stosowania elementów pośrednich.

Specyfikacja

Korpus zaworu wykonany jest ze stali przeznaczonej do pracy w instalacjach ciepłowniczych i zabezpieczony powłoką antykorozyjną, co umożliwia montaż w komorach sieciowych, węzłach cieplnych oraz w rozdzielniach dużych obiektów. Przyłącza w wykonaniu do spawania pozwalają na trwałe włączenie zaworu w rurociąg i ograniczenie liczby połączeń kołnierzowych po stronie instalacji, co jest szczególnie istotne dla przewodów o dużych średnicach i podwyższonym ciśnieniu. Elementem zamykającym jest kula o pełnym przelocie, co minimalizuje straty ciśnienia i pozwala zachować charakterystykę przepływu zbliżoną do przewodu prostego. Gniazda uszczelniające wykonane są z PTFE z wypełnieniem przystosowanym do typowych zakresów temperatur i obciążeń roboczych występujących w ciepłownictwie i instalacjach chłodniczych. Trzpień zaworu posiada wielostopniowe uszczelnienie w układzie PTFE/grafit, które zapewnia szczelność zewnętrzną w długim okresie eksploatacji, także przy zmianach temperatury medium. Kołnierz napędowy wykonany w standardzie stosowanym w armaturze ciepłowniczej umożliwia bezpośredni montaż napędów elektrycznych lub pneumatycznych o odpowiednim momencie, co jest konieczne w armaturze dużych średnic. Zawór pracuje w układzie ćwierćobrotowym (0–90°), co upraszcza sterowanie i umożliwia jednoznaczną sygnalizację położenia.

Dane techniczne

• średnica nominalna: DN 600
• ciśnienie nominalne: PN 25
• przelot: pełny (full bore)
• przyłącza: spaw/spaw (do wspawania w rurociąg), wykonanie dla klasy ciśnienia PN 25
• kąt obrotu kuli: 90°
• materiał korpusu: stal do instalacji ciepłowniczych i chłodniczych, z zabezpieczeniem antykorozyjnym
• materiał kuli: stal nierdzewna
• materiał gniazd: PTFE z wypełnieniem
• uszczelnienie trzpienia: PTFE/grafit, wielostopniowe
• medium robocze: woda grzewcza, woda chłodnicza, roztwory glikolu oraz inne media obojętne dopuszczone do stosowania w armaturze stalowej

Zastosowanie

Zawór kulowy w wykonaniu spawanym z kołnierzem do zabudowy napędu przeznaczony jest do odcinania lub uruchamiania przepływu w magistralach i odgałęzieniach sieci ciepłowniczych, w dużych instalacjach HVAC, w układach wody lodowej oraz w innych systemach przesyłowych, w których wymagana jest wysoka szczelność, ograniczenie liczby połączeń rozłącznych i możliwość zdalnego sterowania. Może być stosowany jako podstawowy zawór odcinający przed wymiennikami ciepła, filtrami, pompami dużej wydajności oraz aparaturą pomiarową w obiektach przemysłowych, komunalnych i użyteczności publicznej. Zintegrowany kołnierz napędowy pozwala na pełną integrację z automatyką budynkową i systemami nadrzędnymi, co jest istotne przy eksploatacji rurociągów o dużych średnicach w energetyce cieplnej i ciepłownictwie sieciowym.
