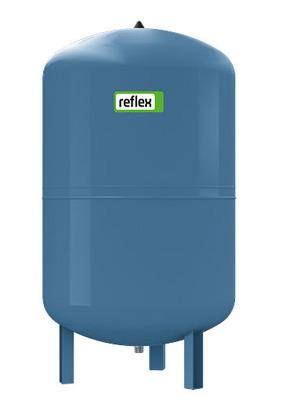

Naczynie wzbiorcze Reflex DC 200
Naczynie wzbiorcze Reflex DC 200 to nieprzepływowe, przeponowe naczynie ciśnieniowe do instalacji wody użytkowej i serwisowej oraz układów ciśnieniowych niewymagających przepływu przez naczynie. Przeznaczone do stabilizacji ciśnienia, kompensacji rozszerzalności objętościowej oraz ograniczania częstotliwości załączeń pomp.
Specyfikacja
Korpus stanowi spawany zbiornik stalowy zabezpieczony powłoką lakierniczą o podwyższonej odporności na czynniki środowiskowe. Komorę wodną oddziela od komory gazowej niewymienna półmembrana butylowa, trwale zamocowana do kołnierza korpusu, co upraszcza budowę oraz minimalizuje liczbę połączeń uszczelniających. Zasilanie instalacji realizowane jest poprzez stalowy króciec przyłączeniowy, a utrzymanie gazu w komorze zapewnia zawór napełniający z kapturkiem zabezpieczającym. Przestrzeń gazowa jest fabrycznie wstępnie sprężona obojętnym gazem, co umożliwia prawidłową pracę naczynia bez zasilania elektrycznego. Konstrukcja typu nieprzepływowego eliminuje wymóg prowadzenia wody przez zbiornik. Naczynie współpracuje z typową armaturą zabezpieczającą i serwisową, taką jak zawory bezpieczeństwa, reduktory, manometry i grupy antyudarowe.Dane techniczne
- pojemność nominalna: 200 l
- dopuszczalne ciśnienie robocze: 10 bar
- ciśnienie wstępne gazu: 4 bar
- maksymalna temperatura pracy medium: 70°C
- przyłącze hydrauliczne: R 1"
- pojemność użytkowa: 180 l
- średnica zewnętrzna: 643 mm
- wysokość całkowita: 883 mm
- materiał membrany: butyl
- materiał króćca przyłączeniowego: stal
- kolor powłoki: niebieski RAL 5007
- typ konstrukcji: naczynie nieprzepływowe z półmembraną niewymienną
Zastosowanie
Stabilizacja i utrzymanie ciśnienia w układach hydroforowych i zestawach podnoszenia ciśnienia, w instalacjach wody użytkowej niespełniających reżimu przepływu przez naczynie, w obiegach technologicznych i serwisowych, w systemach nawadniania oraz jako bufor tłumiący wahania ciśnienia i ograniczający uderzenia hydrauliczne. Może być stosowane w układach grzewczych niskotemperaturowych po stronie wodnej, jeżeli wymagania projektowe dopuszczają zastosowanie konstrukcji nieprzepływowej.
Marka
Symbol
7363500
