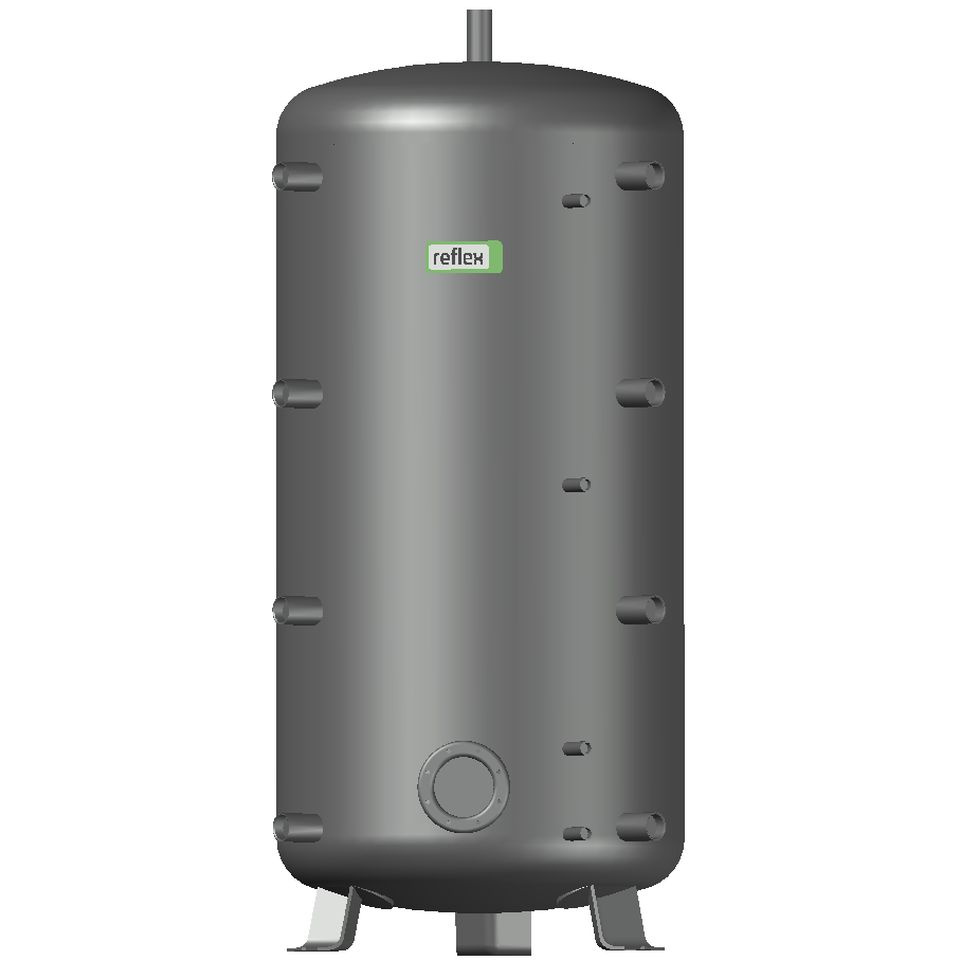

Zasobnik buforowy z wężownicą Reflex H 500/R do instalacji grzewczych i chłodniczych, z otworem rewizyjnym, bez izolacji
Zasobnik buforowy z wężownicą Reflex H 500/R do instalacji grzewczych i chłodniczych, z otworem rewizyjnym, bez izolacji to zasobnik przeznaczony do akumulacji energii cieplnej i stabilizacji pracy źródeł oraz odbiorników w instalacjach grzewczych i chłodniczych. Konstrukcja stojąca zapewnia pewne posadowienie i łatwą integrację z układem hydraulicznym, a układ króćców umożliwia sprawne ładowanie i rozładowanie zbiornika oraz wiarygodny pomiar parametrów pracy.
Specyfikacja
Zbiornik spawany, cylindryczny, ustawiony na stabilnej podstawie, przystosowany do pracy jako bufor wody grzewczej lub medium chłodniczego. Korpus wykonany ze stali (S235JR+AR) został na zewnątrz zabezpieczony powłoką antykorozyjną. Zasobnik w zależności od wybranej wersji występuje z kołnierzem (otworem rewizyjnym) ułatwiającym przegląd i czyszczenie wnętrza lub bez niego. Rzędy króćców przyłączeniowych do źródła i odbiornika ciepła rozmieszczono pionowo z rozstawem 100°, co pozwala na budowę przejrzystych połączeń instalacyjnych. Zbiornik posiada wkręcane złączki do wpięcia czujników temperatury lub termometrów, dzięki czemu kontrola warunków pracy jest możliwa bez dodatkowych trójników i obejść. Zastosowanie zasobnika jako elementu separującego hydraulicznie źródła ciepła od instalacji odbiorczej poprawia kulturę pracy całego układu, umożliwia rozbudowę i strefowanie, a także ogranicza częstotliwość rozruchów urządzeń wytwórczych.
Dane techniczne
- pojemność nominalna: 476 l
- maksymalna temperatura pracy: 95 °C
- maksymalne dopuszczalne ciśnienie pracy: 3 bar
- ilość króćców: 9 szt.
- gwinty króćców procesowych (przyłącze): Rp 1 1/2"
- złączki wkręcane (do czujników/termometru): 3 x Rp 3/4, 1 x Rp 1/2
- wysokość maksymalna: 1951 mm
- przekątna przechyłu: 1991 mm
- masa: 71,00 kg
- konstrukcja: zbiornik spawany, cylindryczny, stojący
- otwór rewizyjny: do wyboru z kołnierzem lub bez kołnierza
- materiał korpusu: stal S235JR+AR
- wykończenie wewnętrzne: surowe (bez powłoki)
- wykończenie zewnętrzne: zabezpieczenie antykorozyjne
- kolor: szary
Zastosowanie
Zasobniki buforowe Storatherm Heat przeznaczone są do gromadzenia i udostępniania energii cieplnej w instalacjach grzewczych i chłodniczych w obiektach mieszkalnych, użyteczności publicznej i komercyjnych. Sprawdzają się jako bufor dla kotłów, pomp ciepła, układów solarnych oraz agregatów chłodniczych, wyrównując pracę źródeł, stabilizując temperaturę zasilania i zwiększając bezwładność cieplną systemu. Hydrauliczne rozdzielenie źródeł ciepła od instalacji odbiorczej za pomocą zasobnika podnosi komfort i efektywność eksploatacji oraz ułatwia etapową rozbudowę układu, w tym dołączanie nowych obiegów, stref i urządzeń bez ingerencji w istniejące połączenia.
