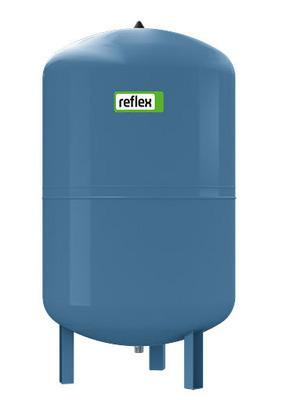

Naczynie wzbiorcze Reflex DC 25
Naczynie wzbiorcze Reflex DC 25 to nieprzepływowe, przeponowe naczynie ciśnieniowe do instalacji wody użytkowej i serwisowej oraz układów ciśnieniowych niewymagających przepływu przez naczynie. Przeznaczone do stabilizacji ciśnienia, kompensacji rozszerzalności objętościowej oraz ograniczania częstotliwości załączeń pomp.
Specyfikacja
Korpus stanowi spawany zbiornik stalowy z trwałą powłoką lakierniczą, a komorę wodną oddziela od komory gazowej niewymienna półmembrana z butylu o niskiej przenikalności gazowej
Naczynie jest fabrycznie wstępnie sprężone neutralnym gazem, dzięki czemu działa autonomicznie, bez zasilania elektrycznego
Przyłącze gwintowane umożliwia szybkie wpięcie w układ, a odporna na korozję konstrukcja elementów stykających się z wodą sprzyja długiej pracy w instalacjach serwisowych i użytkowych
Wykonanie nieprzepływowe eliminuje konieczność prowadzenia wody przez zbiornik, co upraszcza montaż w układach niewymagających reżimu higienicznego przepływu zgodnie z DIN 1988
Dane techniczne
- pojemność nominalna: 25 l
- dopuszczalne ciśnienie robocze: 10 bar
- ciśnienie wstępne gazu: 2 bar
- maksymalna temperatura pracy medium: 70°C
- przyłącze hydrauliczne: G 1"
- pojemność użytkowa (nominalny pobór): 9 l
- średnica zewnętrzna: 289 mm
- wysokość całkowita: 510 mm
- masa: 4,7–4,8 kg
- materiał membrany: butyl
- kolor powłoki: niebieski RAL 5007
- typ konstrukcji: naczynie nieprzepływowe z półmembraną niewymienną
Zastosowanie
Stabilizacja i utrzymanie ciśnienia w zestawach podnoszenia ciśnienia, w instalacjach wody użytkowej niespełniających reżimu przepływu przez naczynie, w obiegach technologicznych i serwisowych, w systemach nawadniania oraz jako bufor tłumiący wahania ciśnienia i ograniczający uderzenia hydrauliczne. Może być stosowane także w wybranych układach grzewczych niskotemperaturowych po stronie wodnej, jeśli wymagania projektowe dopuszczają wykonanie nieprzepływowe.
