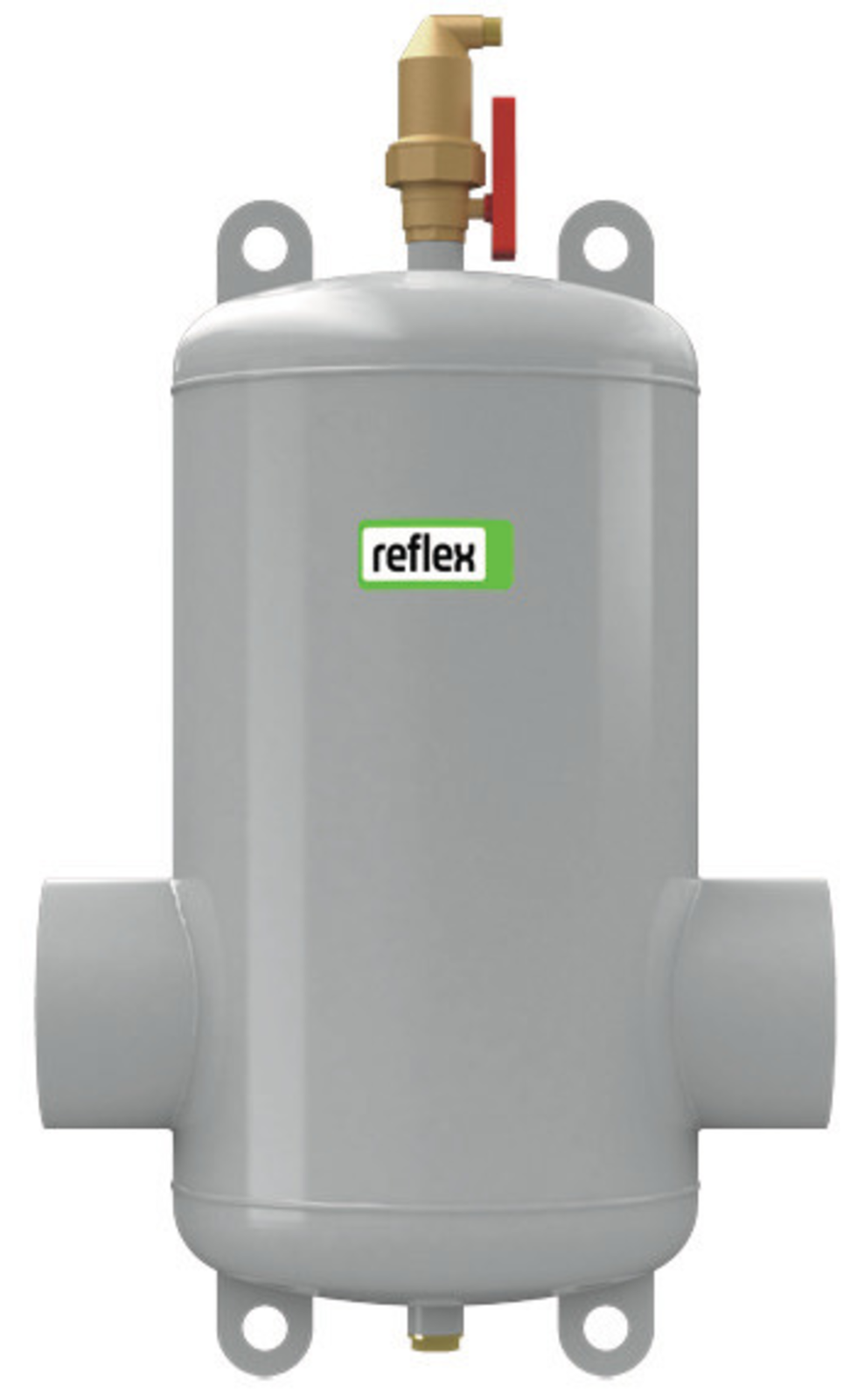

Separator mikropęcherzy powietrza Reflex Exvoid A 76.1, króćce do spawania
Separator mikropęcherzy powietrza Reflex Exvoid A 76.1 z króćcami do spawania to separator mikropęcherzy powietrza do instalacji zamkniętych. Urządzenie przeznaczone do ciągłego oddzielania i odprowadzania gazów z czynnika roboczego, wspierające stabilność hydrauliki oraz trwałość elementów instalacji grzewczych i chłodniczych.
Specyfikacja
Separator wykorzystuje zjawisko koalescencji mikropęcherzy w komorze o zmniejszonej prędkości przepływu, co sprzyja skutecznemu oddzielaniu gazów z cieczy. Korpus ze stali lakierowanej, odpornej na korozję, umożliwia bezpieczną pracę w układach z podwyższoną temperaturą i stałym obciążeniem ciśnieniowym. Wersja z króćcem spawanym ułatwia montaż w istniejących przewodach, a kompaktowa budowa sprzyja instalacji w miejscach o ograniczonej przestrzeni. Wariant montażu przystosowany do pracy w odcinkach poziomych przewodu z możliwością wyprowadzenia odpowietrzania do automatycznego odpowietrznika. Urządzenie współpracuje z automatycznym odpowietrznikiem, który zapewnia nieprzerwane odprowadzanie nagromadzonych gazów do atmosfery.
Dane techniczne
- materiał obudowy: stal lakierowana
- wariant montażu: poziomy
- zakres temperatur pracy: 0–110 °C
- ciśnienie robocze: 10 bar
- przyłącze: króciec spawany 76,1
- wariant przyłącza: króciec spawany
- maksymalny strumień objętości: 20,0 m³/h
- współczynnik przepływu kvs: 121,7 m³/h
- średnica zewnętrzna: 132 mm
- wysokość całkowita: 625 mm
- wysokość od osi (odpowietrzanie): 163 mm
- minimalne wymagane miejsce nad urządzeniem: 50 mm
- długość montażowa: 260 mm
- masa: 3,00 kg
Zastosowanie
Urządzenie przeznaczone do zamkniętych instalacji grzewczych oraz chłodniczych, w których wymagana jest stała separacja powietrza z czynnika roboczego. Stosowane w układach wodnych oraz w układach z dodatkiem glikolu, w celu ograniczania korozji, hałasu przepływowego i problemów z odpowietrzeniem. Rekomendowane do obiegów źródeł ciepła, węzłów pompowych, rozdzielaczy i wymienników, w których jakość czynnika wpływa na sprawność wymiany ciepła oraz niezawodność pracy układu.
