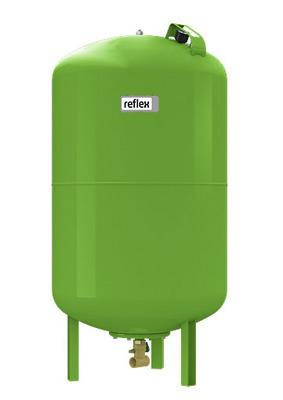

Naczynie wzbiorcze Reflex DT 300, DN50, PN10, do wody użytkowej, z wymienną membraną
Naczynie wzbiorcze Reflex DT 300, DN50, PN10, do wody użytkowej, z wymienną membraną to przepływowe ciśnieniowe naczynie przeponowe przeznaczone do dużych instalacji wody użytkowej i systemów zwiększających ciśnienie. Urządzenie spełnia wymagania norm EN 13831, DIN 1988, DVGW, oznaczenie CE zgodnie z dyrektywą 2014/68/UE oraz posiada atest PZH.
Specyfikacja
Urządzenie wyposażone jest w wymienną membranę workowa wykonana z butylu. Membrana ta oddziela wodę od gazu (najczęściej powietrza lub azotu), zapobiegając kontaktowi cieczy z metalowymi elementami naczynia. Butyl, z którego wykonana jest membrana, cechuje się wysoką elastycznością oraz odpornością na działanie wody, co zapewnia trwałość i długą żywotność urządzenia. Manometr umieszczony w przestrzeni gazowej, umożliwia bieżące monitorowanie ciśnienia gazu w naczyniu. Dzięki temu użytkownik może łatwo kontrolować prawidłowe działanie instalacji oraz reagować w przypadku spadku ciśnienia, które może sugerować konieczność napełnienia gazu lub wymianę membrany. Armatura przepływowa typu Flowjet zarządza przepływem wody przez naczynie, utrzymując optymalną temperaturę oraz ciśnienia w systemie. Flowjet umożliwia łatwe opróżnianie oraz odcięcie naczynia od głównego obiegu wody, co jest przydatne podczas konserwacji instalacji.
- pojemność: 300 l
- średnica: 634 mm
- przyłącze: DN50/PN16
- maks. ciśnienie: 10 bar
- maks. temperatura pracy: 70°C
- ciśnienie wstępne: 4 bar
- wysokość przyłącza wody: 105 mm
- przekątna przechyłu: 1273 mm
- waga: 59 kg
Zastosowanie
Reflex DT działa na zasadzie akumulacji i kompensacji ciśnienia w systemie wodnym, zapobiegając skokom ciśnienia wynikającym z rozszerzalności cieplnej wody. Gdy woda w systemie się podgrzewa i rozszerza, nadmiar ciśnienia jest absorbowany przez naczynie, co chroni instalację przed uszkodzeniem. Gdy ciśnienie w systemie spada, gaz w przestrzeni gazowej naczynia „wypycha” wodę z powrotem do instalacji, stabilizując ciśnienie. Naczynie Reflex DT znajduje zastosowanie w instalacjach ciepłej wody użytkowej, wodociągach, systemach zwiększania ciśnienia oraz instalacjach grzewczych. Urządzenie może być wykorzystywane w dużych budynkach oraz w obiektach przemysłowych, w których stabilność ciśnienia jest kluczowa dla bezpieczeństwa i efektywności pracy systemu.
