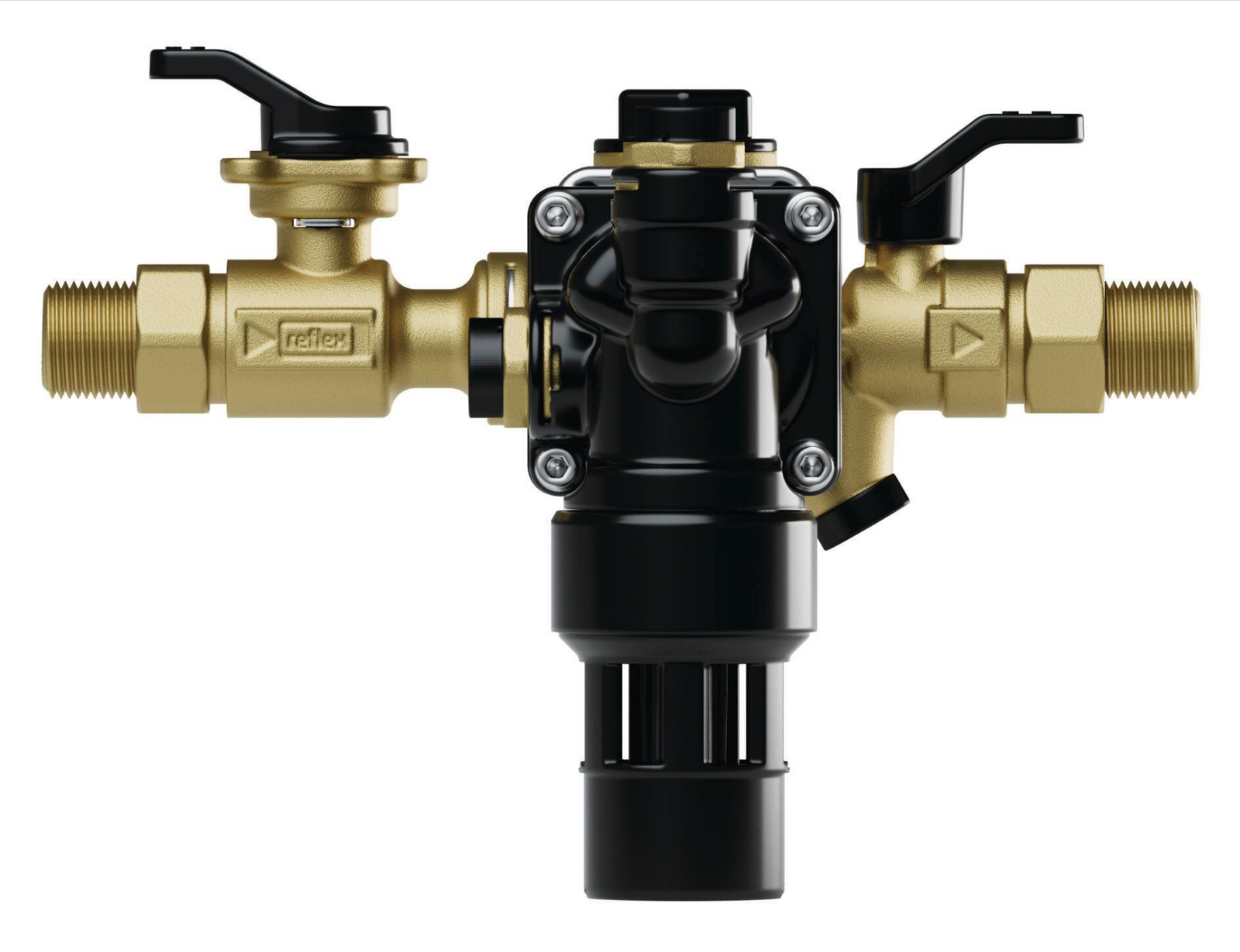

Zestaw przyłączeniowy do uzupełniania ubytków wody Reflex Fillset Standard
Zestaw przyłączeniowy do uzupełniania ubytków wody Reflex Fillset Standard to kompletny zespół armatury umożliwiający bezpośrednie i bezpieczne podłączenie urządzeń uzupełniających wodę do zamkniętych instalacji grzewczych oraz chłodniczych. Stanowi gotowy moduł montażowy, który upraszcza proces napełniania i uzupełniania instalacji, zapewniając jednocześnie pełną separację od sieci wody pitnej zgodnie z obowiązującymi normami.
Specyfikacja
Fillset Standard tworzy odrębny i autonomiczny punkt serwisowy instalacji. W skład układu wchodzi zabezpieczenie systemowe w postaci rozdzielacza BA, które zapobiega ryzyku przepływu zwrotnego i chroni wodę pitną przed wtórnym zanieczyszczeniem. Zintegrowany filtr mechaniczny o konstrukcji siatkowej zatrzymuje cząstki stałe, minimalizując ryzyko uszkodzenia armatury dalszej części systemu. Zestaw wyposażony jest również w dwa zawory kulowe umożliwiające szybkie odcięcie przepływu po obu stronach modułu. Wszystkie elementy są zamontowane fabrycznie na sztywnej płycie nośnej z możliwością instalacji zarówno w orientacji pionowej, jak i poziomej. Konstrukcja oparta na złączach gwintowanych R pozwala na szybką integrację z typowymi systemami rurowymi bez konieczności stosowania dodatkowych przejściówek. Zastosowane materiały są zgodne z wymaganiami dla wody przeznaczonej do spożycia, a zastosowane uszczelnienia zostały dobrane pod kątem trwałości i odporności na wielokrotne cykle pracy. Zestaw charakteryzuje się kompaktową formą i ze zredukowaną liczbę połączeń śrubunkowych, co zmniejsza ryzyko nieszczelności oraz skraca czas potrzebny na montaż i uruchomienie.
Dane techniczne
maksymalna temperatura pracy: 65 °C
maksymalne ciśnienie robocze: 10 bar
przyłącze wejście/wyjście: R 1/2″ / R 1/2″
długość montażowa: 236 mm
szerokość: 236 mm
wysokość: 170 mm
głębokość: 128 mm
masa: 1,70 kg
Zastosowanie
Fillset Standard znajduje zastosowanie w instalacjach w których konieczne jest kontrolowane uzupełnianie wody, między innymi w zamkniętych systemach grzewczych i chłodniczych. Urządzenie spełnia wymagania normy PN-EN 1717, dzięki czemu może być stosowane w nowoczesnych instalacjach domowych, komercyjnych i przemysłowych. Zestaw jest szczególnie przydatny w przypadku instalacji wyposażonych w stacje uzdatniania lub automatyczne systemy uzupełniania wody, gdzie stanowi bezpieczny punkt przyłączeniowy. Sprawdza się zarówno jako element systemów nowo budowanych, jak i przy modernizacji starszych układów, przystosowując je do aktualnych standardów higienicznych i technicznych bez konieczności ingerencji w strukturę instalacji. W połączeniu ze sterownikami i przepływomierzami może być także częścią systemów monitorujących szczelność instalacji oraz analizujących bilans wodny układu.
