Zawór trzydrogowy Samson 3226K, DN20, kvs 6,3, PN25, końcówki do spawania, z siłownikiem 5827-N11, 230V

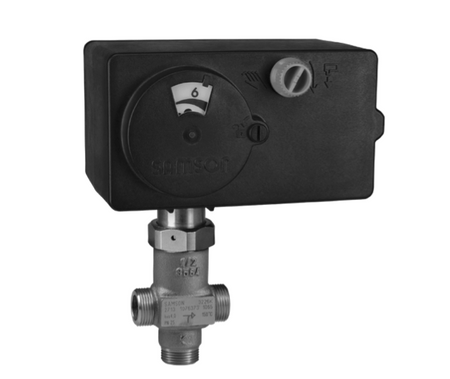

Zawór trzydrogowy Samson 3226K, DN20, kvs 6,3, PN25, końcówki do spawania, z siłownikiem 5827-N11, 230V służy do mieszania lub rozdzielania strumienia czynnika w układach grzewczych i chłodniczych. Konstrukcja z miękkouszczelnionym grzybem zapewnia szczelność i stabilną charakterystykę regulacyjną w szerokim zakresie pracy. Wersja 3226K z końcówkami do spawania współpracuje z napędem elektrycznym 5827-N11 (230 V), przeznaczonym do precyzyjnego pozycjonowania i pracy ciągłej w automatyce HVAC.
Specyfikacja
Korpus zaworu z czerwonego brązu współpracuje z miękkouszczelnionym grzybem, zapewniając szczelność zamknięcia i stabilną charakterystykę regulacyjną w funkcji mieszania lub rozdziału. Połączenie zawór–siłownik jest bezluzowe i przenosi siłę liniową na skok 6 mm. Zastosowany siłownik 5827-N11 jest wersją trójskokową (OPEN–STOP–CLOSE) z silnikiem synchronicznym i bezobsługową przekładnią planetarną; posiada ręczne przesterowanie, wskaźnik położenia oraz wyłączniki krańcowe zależne od momentu, a kierunek działania można odwrócić przełącznikiem. Napęd ma ochronę przed zablokowaniem i stałą kontrolę czasu przejazdu dla wyznaczania położenia chwilowego. Zespół jest przeznaczony do pracy z wodą oraz gazami niepalnymi w instalacjach HVAC i dostarczany jako gotowy do montażu komplet zawór + siłownik w powyższej konfiguracji.
Dane techniczne
- średnica nominalna (DN): 20
- współczynnik kvs: 6,3 m³/h
- ciśnienie nominalne (PN): 25
- wersja: mieszająca/rozdzielająca
- zakończenia: do spawania
- skok zaworu: 6 mm
- dopuszczalna różnica ciśnień z 5827: 4 bar
- temperatura medium: −15…+150 °C (woda do spożycia +5…+90 °C)
- korpus: CC499K
- grzyb: CW617N
- uszczelnienie gniazda: EPDM
- pakowanie: EPDM
- siłownik: 5827-N11
- zasilanie siłownika: 230 V AC
- sterowanie: trójskokowe (OPEN–STOP–CLOSE)
Zastosowanie
Zawór służy do precyzyjnej regulacji przepływu w wodnych układach ogrzewania i chłodzenia, w których wymagane jest mieszanie dwóch strumieni lub rozdzielanie jednego strumienia na dwa obiegi. W trybie mieszania zawór proporcjonalnie łączy zasilanie z powrotem, aby utrzymać zadaną temperaturę medium na wylocie do obiegu wtórnego. W trybie rozdzielania kieruje przepływ w sposób selektywny do dwóch gałęzi, co umożliwia przełączanie obiegów, obejście wymiennika ciepła lub stabilizację pracy instalacji przy zmiennym zapotrzebowaniu. Zestaw przeznaczony jest do przepływów spotykanych w centralnych węzłach i rozdzielniach, na zasilaniu płytowych wymienników ciepła, w układach pierwotno-wtórnych oraz w pętlach mieszających (np. nagrzewnice central wentylacyjnych, chłodnice, grupy pompowe i rozdzielcze). Zawór może pracować z wodą oraz gazami niepalnymi, dlatego znajduje zastosowanie w obiektach mieszkalnych, komercyjnych i przemysłowych, w tym w instalacjach HVAC o ciągłej pracy. Integracja z automatyką budynkową odbywa się w tej konfiguracji poprzez sterowanie trójskokowe (OPEN–STOP–CLOSE) 230 V realizowane przez typowe regulatory HVAC lub system BMS, co zapewnia pewne i powtarzalne pozycjonowanie.
