Zawór regulacyjny Samson 3222, DN25, kvs 8, PN25, końcówki do spawania, z siłownikiem 5857, 230V

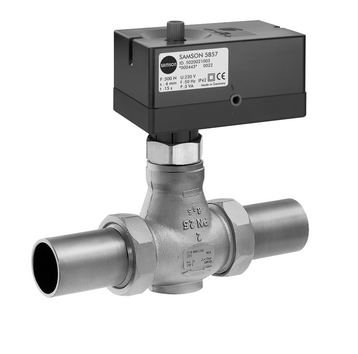

Zawór regulacyjny Samson 3222, DN25, kvs 8, PN25, końcówki do spawania, z siłownikiem 5857, 230 V to zestaw przeznaczony do ciągłej regulacji przepływu w instalacjach grzewczych, chłodniczych i procesowych. Obejmuje jednosekcyjny zawór kulisowy typu 3222 z końcówkami do spawania oraz siłownik elektryczny typu 5857, który przenosi sygnał sterujący na liniowy ruch trzpienia, zapewniając stabilne pozycjonowanie elementu zamykającego w typowych warunkach eksploatacji instalacji.
Specyfikacja
Korpus zaworu tworzy układ gniazdo–grzyb o prowadzonej kinematyce, z miękkim uszczelnieniem dla wyższych współczynników przepływu, co pozwala uzyskać szczelność wewnętrzną zgodną z klasą I oraz szeroki zakres regulacyjny. Konstrukcja przewiduje różne przyłącza końcowe, w tym końcówki do spawania, a także warianty materiałowe dobrane do mediów wodnych oraz mediów nieolejowych i olejowych. Zawór i siłownik połączone są połączeniem siłowym, dzięki czemu napęd precyzyjnie odwzorowuje sygnał sterujący na położenie grzyba. Siłownik 5857 w wykonaniu zasilanym 230 V występuje w wersji trójskokowej (otwórz–stop–zamknij); w zastosowaniach wymagających sterowania ciągłego dostępna jest wersja z pozycjonerem na 24 V z wejściem analogowym. Dobór wersji temperaturowej zaworu uwzględnia aplikacje cieczowe oraz aplikacje dla wody o podwyższonej temperaturze i pary.
Dane techniczne
- średnica nominalna – DN25
- współczynnik kvs – 8 m³/h
- ciśnienie znamionowe – PN25
- przyłącza – końcówki do spawania (materiał przyłączy 1.0460)
- szczelność wewnętrzna – klasa I wg IEC 60534-4
- zakresowość – 50:1
- materiały części zwilżanych – gniazdo stal nierdzewna 1.4305, grzyb 1.4305/CW602N (dla Kvs > 2,5), sprężyna 1.4310, uszczelnienia EPDM/FKM
- wersje temperaturowe zaworu – do 150 °C (ciecze), do 200 °C (woda >150 °C i para, wykonanie specjalne)
- siłownik – Samson 5857, połączenie siłowe z zaworem, ręczny nastaw pokrętłem, wskaźnik skoku
- zasilanie siłownika – 230 V AC, 50 Hz (wersja trójskokowa); wersja z pozycjonerem 24 V AC/DC dla wejść 0/2–10 V lub 0/4–20 mA
- czas przebiegu skoku siłownika – w zależności od wersji; typowo tens do dziesiątek sekund dla skoku znamionowego
- orientacja montażowa – zgodnie z instrukcją producenta; dla cieczy zawór może pracować w dowolnym położeniu przy zachowaniu ograniczeń temperaturowych napędu; dla wody >150 °C i pary montaż zaworu w pozycji pionowej
Zastosowanie
