Zawór regulacyjny Samson 3222, DN20, kvs 6,3, PN25, końcówki do spawania, z siłownikiem 5857, 230V

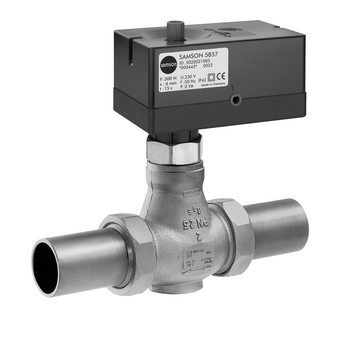

Zawór regulacyjny Samson 3222, DN20, kvs 6,3, PN25, końcówki do spawania, z siłownikiem 5857, 230 V to zestaw przeznaczony do ciągłej regulacji przepływu w instalacjach grzewczych, chłodniczych i procesowych. Obejmuje jednosekcyjny zawór kulisowy Samson 3222 z końcówkami do spawania oraz siłownik elektryczny 5857 w wersji zasilanej 230 V (sterowanie trójskokowe), który przetwarza sygnał sterujący na liniowy ruch trzpienia i stabilne pozycjonowanie elementu zamykającego.

Specyfikacja

Konstrukcja zaworu 3222 to jednoosiowy układ gniazdo–grzyb o prowadzonej kinematyce, z miękkim uszczelnieniem dla współczynników kvs od 3,6 wzwyż, co zapewnia szczelność wewnętrzną klasy I oraz szeroki zakres regulacyjny. Korpus w wykonaniu do spawania wykonany jest z mosiądzu czerwonego CC491K, z końcówkami stalowymi St37; gniazdo ze stali 1.4104 współpracuje z grzybem 1.4104/CW509L z uszczelnieniem miękkim, a dławnica uszczelniona jest elastomerami EPDM/FKM. Zestaw 3222/5857 wykorzystuje połączenie siłowe (force-locking) zaworu z napędem; travel zaworu dla DN 15–25 wynosi 6 mm, co jest zgodne ze skokiem nominalnym siłownika 5857. Dopuszczona praca z cieczami do 150 °C, a w wykonaniu specjalnym – z wodą >150 °C i parą do 200 °C; dla mediów >150 °C wymagana jest orientacja montażowa zgodna z instrukcją oraz zastosowanie elementu izolującego napęd. Zawór z cieczami do 150 °C może być montowany w dowolnym położeniu, z zastrzeżeniem, by napęd nie był skierowany w dół. Siłownik 5857 ma napęd synchroniczny z wyłącznikami momentowymi, ręczne pokrętło i wskaźnik położenia; wersja 230 V pracuje w trybie trójskokowym (otwórz–stop–zamknij), a wersja z pozycjonerem i sygnałem ciągłym dostępna jest dla zasilania 24 V.

Dane techniczne

• średnica nominalna – DN20
• współczynnik kvs – 6,3 m³/h
• ciśnienie znamionowe – PN25
• przyłącza – końcówki do spawania (L1 dla DN20 ok. 234 mm)
• charakterystyka i element regulacyjny – zawór jednosiedliskowy, grzyb prowadzonego typu, uszczelnienie miękkie dla kvs ≥ 3,6, klasa szczelności I wg DIN EN 1349/IEC 60534-4
• materiały części zwilżanych – korpus CC491K, końcówki spawalnicze St37, gniazdo 1.4104, grzyb 1.4104/CW509L (CuZn40), dławnica EPDM/FKM
• skok zaworu – 6 mm (DN 15–25)
• zakresowość – 50:1
• temperatury pracy – ciecze do 150 °C; wersja specjalna dla wody >150 °C i pary do 200 °C (z elementem izolującym napęd)
• dopuszczalna różnica ciśnień Δp (ciecze do 150 °C) – do 20 bar dla kombinacji z siłownikiem 5857; dla wersji >150 °C i pary – do 5 bar
• siłownik – Samson 5857, sterowanie trójskokowe, połączenie siłowe, ręczne pokrętło, wskaźnik położenia
• zasilanie siłownika – 230 V AC, 50 Hz (wersja trójskokowa)
• skok nominalny siłownika – 6 mm; siła nominalna ok. 300 N; czas przebiegu skoku (230 V, trzy-skok) – ok. 20 s
• stopień ochrony siłownika – IP42; temperatura otoczenia pracy 0…50 °C
• orientacja montażowa – dla cieczy do 150 °C dowolna, z zastrzeżeniem, by napęd nie był skierowany w dół; dla wody >150 °C i pary montaż z napędem pionowo w górę zgodnie z instrukcją

Zastosowanie

Regulacja przepływu w węzłach cieplnych, stacjach wymiennikowych i instalacjach HVAC w budynkach mieszkalnych oraz komercyjnych; utrzymywanie stabilnych warunków pracy wymienników ciepła i armatury w obiegach cieczowych; sterowanie w układach procesowych, gdzie wymagane jest precyzyjne pozycjonowanie zaworu z napędem elektrycznym i zachowanie dopuszczalnych różnic ciśnień oraz temperatur pracy.
