Stacja przygotowania wody Reflex Greenbox S4
Reflex Greenbox S4 to kompaktowy, automatyczny zestaw przeznaczony do optymalizacji parametrów wody w zamkniętych instalacjach grzewczych i chłodniczych. Urządzenie jest odpowiedzialne za separację powietrza, mikropęcherzyków, zanieczyszczeń oraz magnetytu, zapewniając prawidłową pracę i bezpieczeństwo eksploatacji instalacji.
Specyfikacja

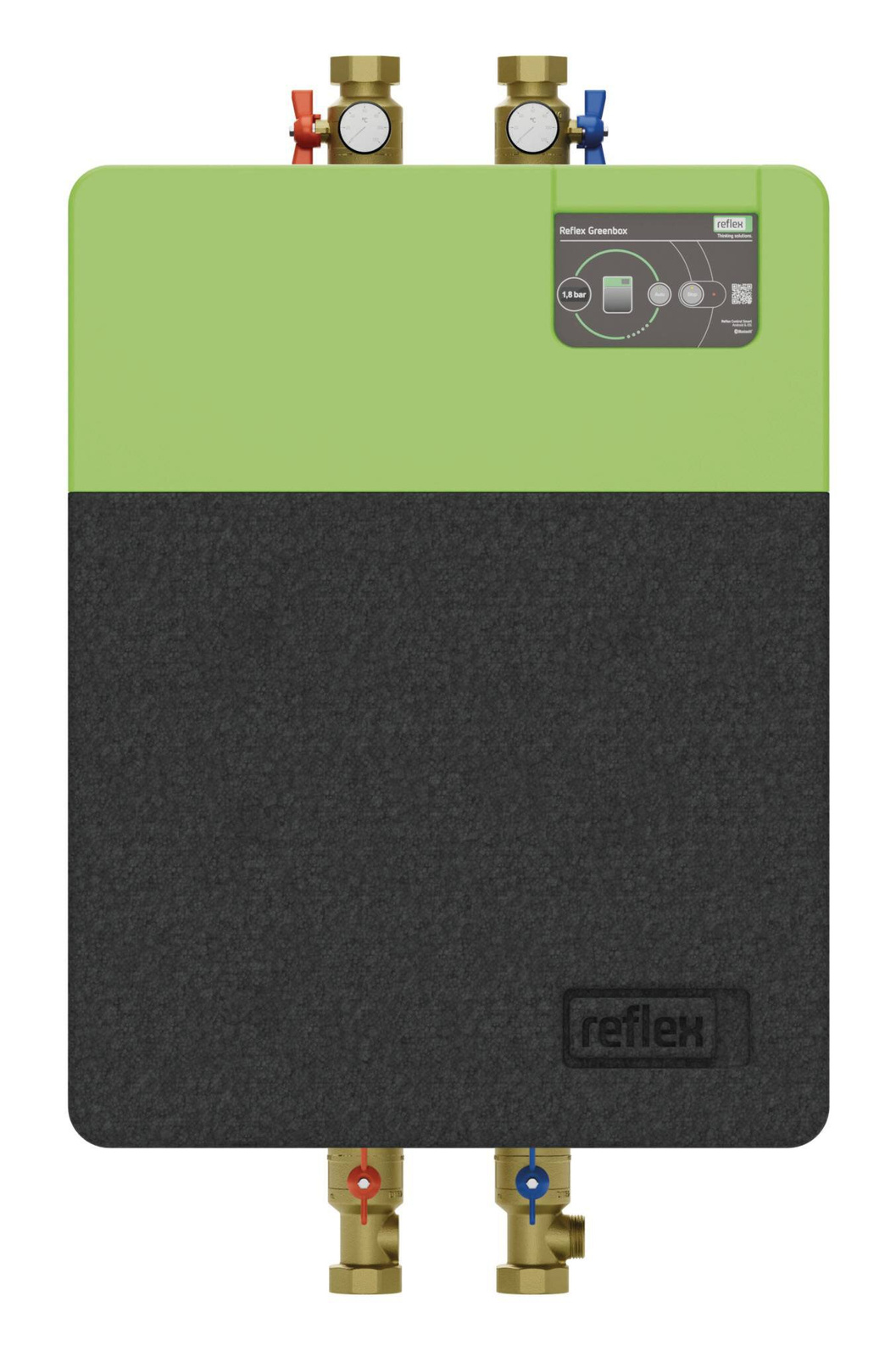

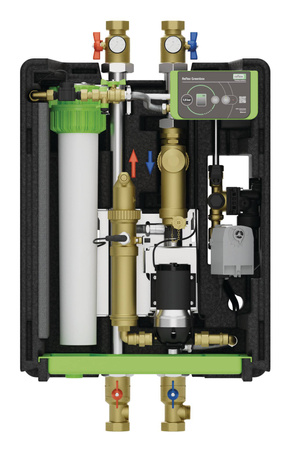

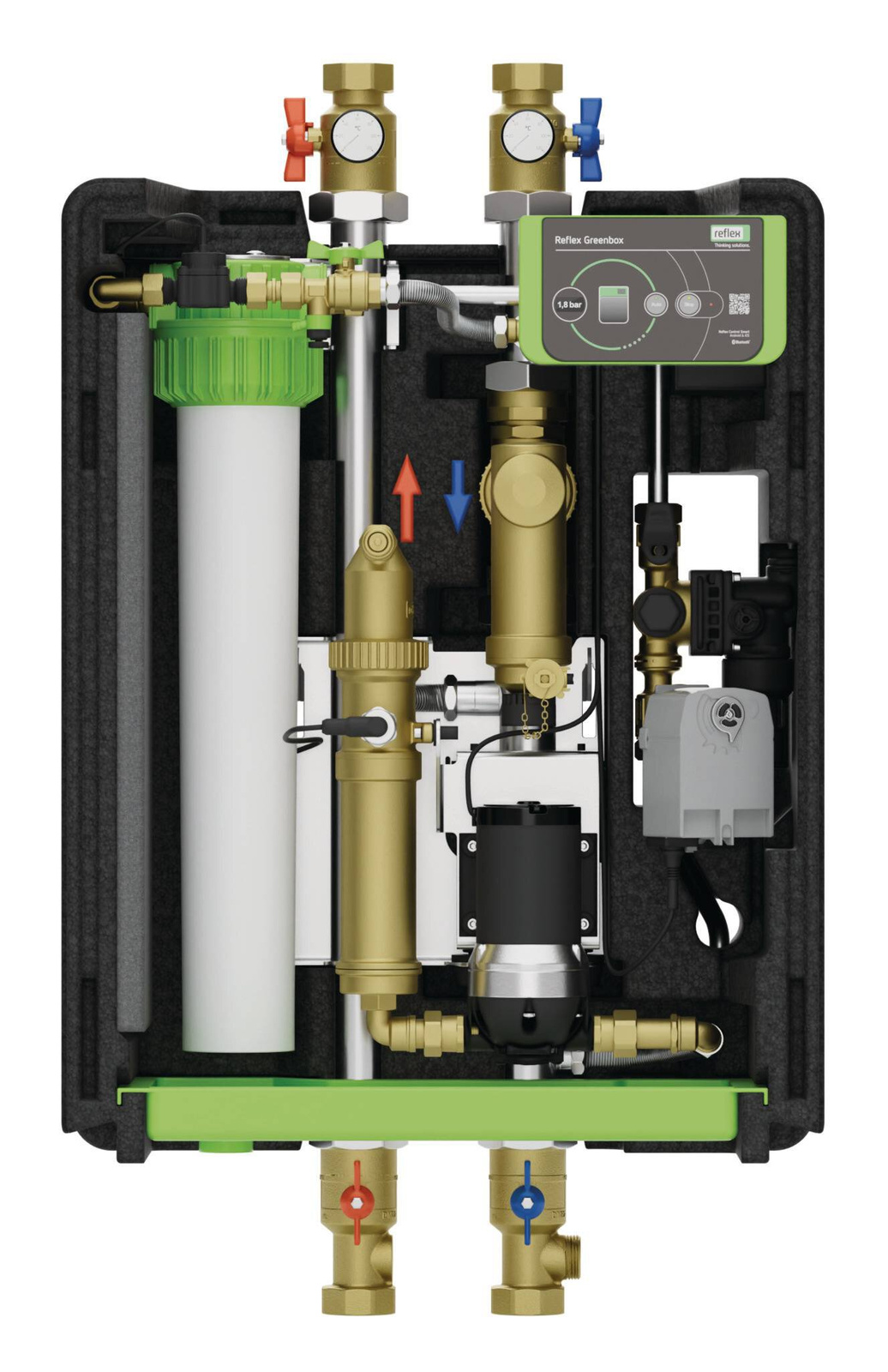

Kompaktowa konstrukcja umożliwia montaż naścienny oraz łatwą integrację z instalacją hydrauliczną. Urządzenie zamknięte jest w lekkiej, termoizolacyjnej obudowie EPP spełniającej standardy ENEV, która zapewnia izolację termiczną oraz ograniczenie hałasu pracy urządzenia. System posiada wbudowany sterownik elektroniczny Control Smart, który ułatwia proces uruchamiania oraz zapewnia wygodną obsługę i kontrolę parametrów pracy urządzenia. Reflex Greenbox S4 składa się z następujących komponentów:
- separator powietrza, mikropęcherzyków, zanieczyszczeń oraz magnetyczny uzdatniacz
- układ przyłączeniowy dla grupy pompowej
- mikropęcherzykowy separator powietrza
- przyłącze do systemu utrzymania ciśnienia statycznego
- zintegrowany wodomierz oraz czujnik przewodności
- termometry analogowe oraz zintegrowany czujnik ciśnienia
- zintegrowane zawory kulowe umożliwiające łatwe odcięcie zestawu podczas konserwacji lub wymiany komponentów
Dane techniczne
- temperatura otoczenia: 5°C-30°C
- dopuszczalna temperatura w systemie: maks. 90°C
- temperatura pracy: 15°C-90°C
- maksymalna temperatura zasilania/powrotu: 90/70°C
- maksymalne dopuszczalne ciśnienie pracy: 4,5 bar
- stopień ochrony: IP X4
- przyłącza: Greenbox – nakrętka złączkowa G 2”, naczynie wzbiorcze – AG 1", instalacja górne/dolne – nakrętka złączkowa G 1 ½” / IG 1 ½”
- średnica wewnętrzna rury: 39 mm
- wysokość z zaworami kulowymi: 890 mm
- rozstaw króćców do grupy pompowej: 125 mm
- waga: 22 kg
- wymiary obudowy: 318 x 550 x 710 mm
Zastosowanie
Reflex Greenbox S4 stosowany jest w instalacjach grzewczych oraz chłodniczych, gdzie jakość czynnika grzewczego ma kluczowe znaczenie dla bezawaryjnego działania całego układu. Typowe obszary stosowania urządzenia to budynki mieszkalne jednorodzinne, obiekty użyteczności publicznej takie jak szkoły, biura, lokale gastronomiczne, a także obiekty usługowe i komercyjne. Model S4 jest przeznaczony do separacji powietrza, mikropęcherzyków i magnetytu, co pozwala na redukcję gazów w układzie oraz poprawę wydajności wymiany ciepła. Brak aktywnych komponentów hydraulicznych sprawia, że model S4 nie wymaga zasilania elektrycznego i jest w pełni pasywnym rozwiązaniem do poprawy jakości medium roboczego. Separacja zanieczyszczeń i powietrza ogranicza korozję, zwiększa efektywność pracy instalacji oraz wydłuża żywotność urządzeń grzewczych i chłodniczych.
